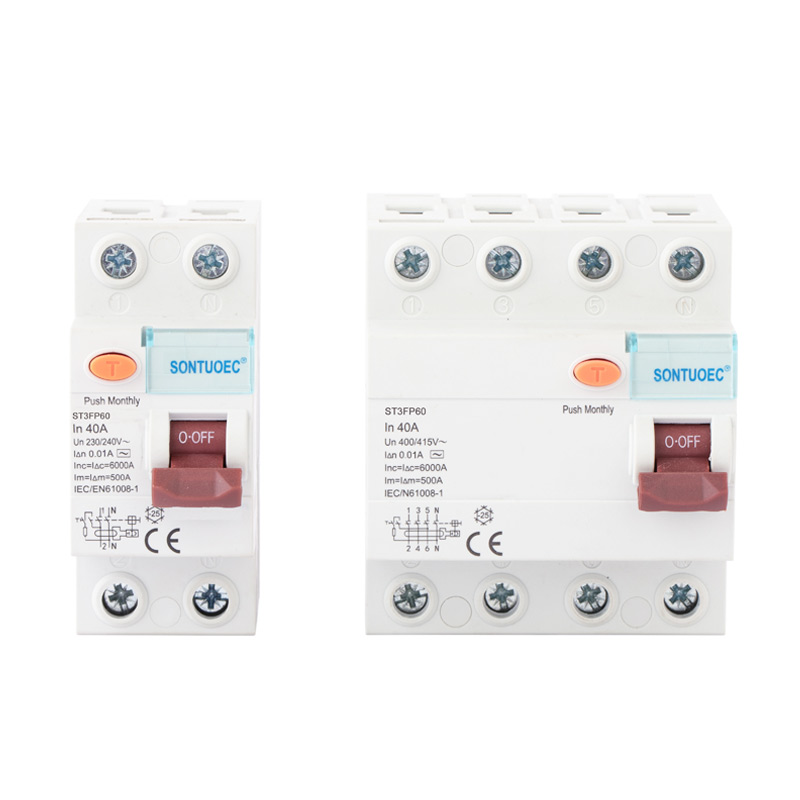

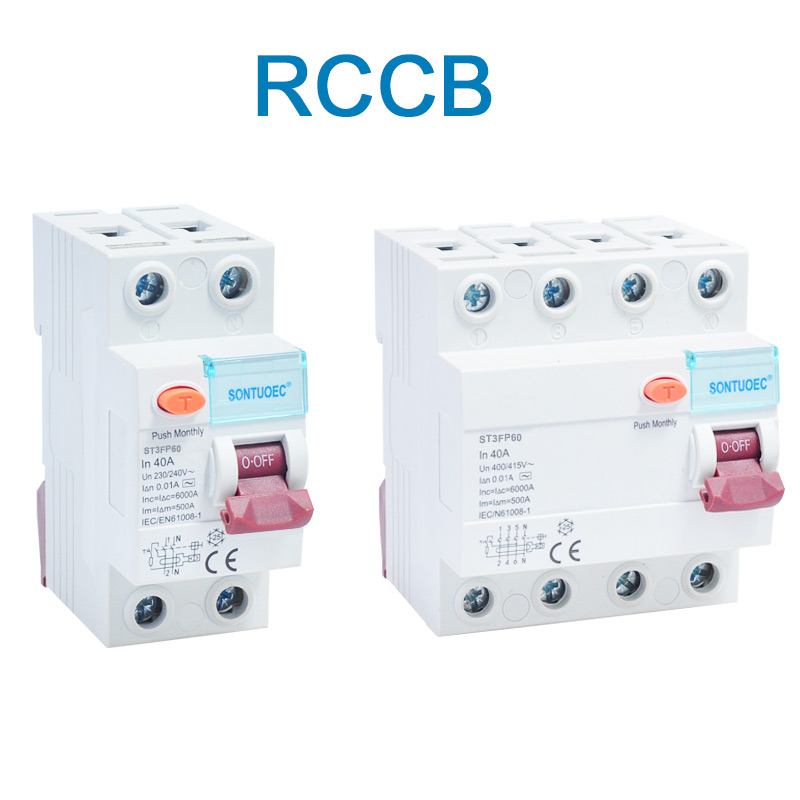

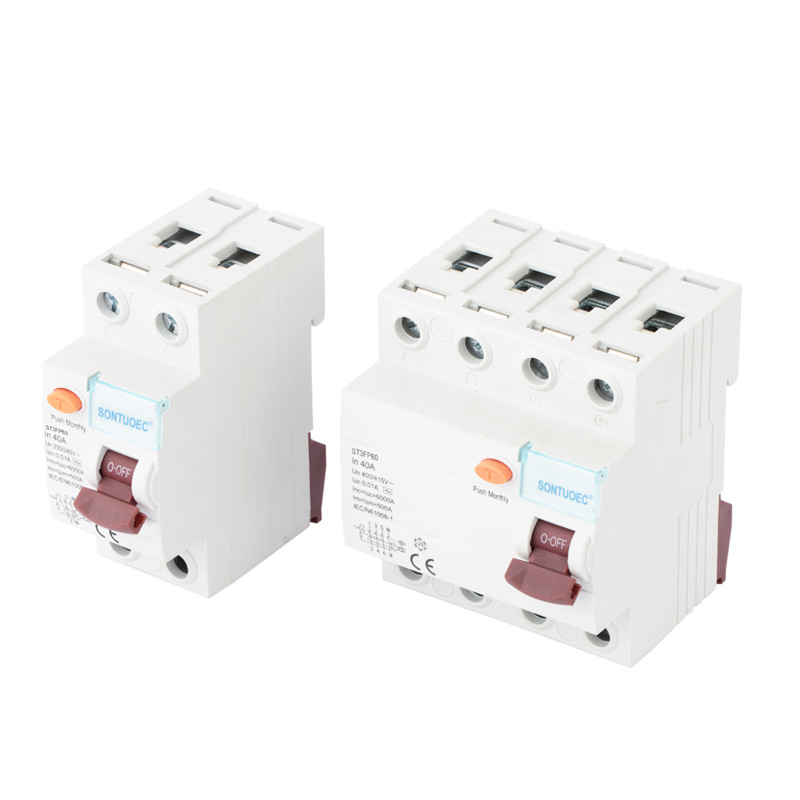

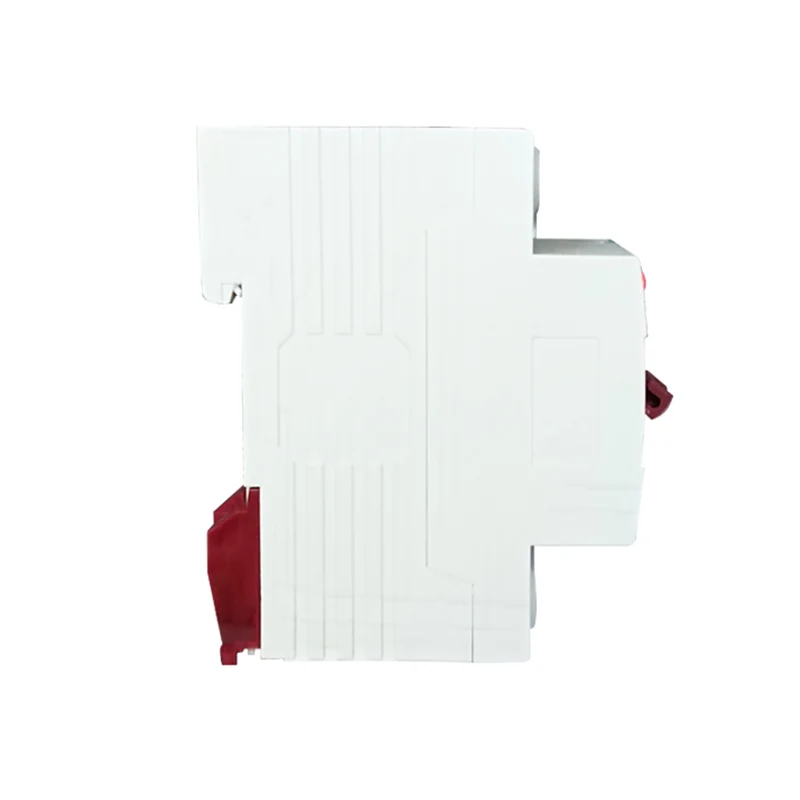

Întrerupător de curent rezidual 4P 40A/10mA

Întrerupătorul de curent rezidual 4P 40A/10mA este un întrerupător de curent rezidual cu 4 poli (adică fire trifazate de incendiu și zero) care este evaluat la 40 de amperi și este capabil să întrerupă automat circuitul atunci când curentul rezidual din circuit este detectat ca fiind de 10 miliamperi sau peste. Dispozitivul este utilizat în principal pentru a preveni incendiile electrice și accidentele de electrocutare și pentru a proteja siguranța personală și a echipamentelor.

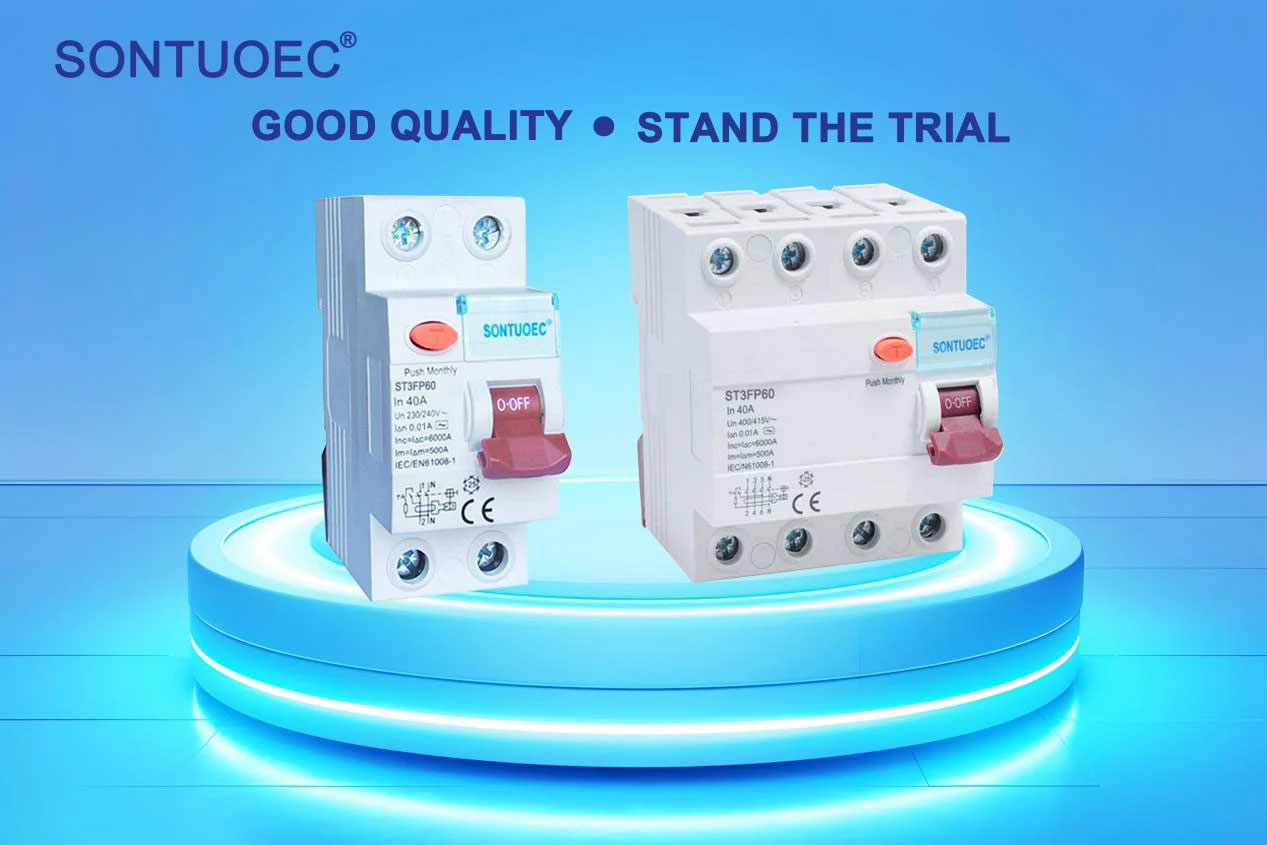

Model:ST3FP60

Trimite o anchetă

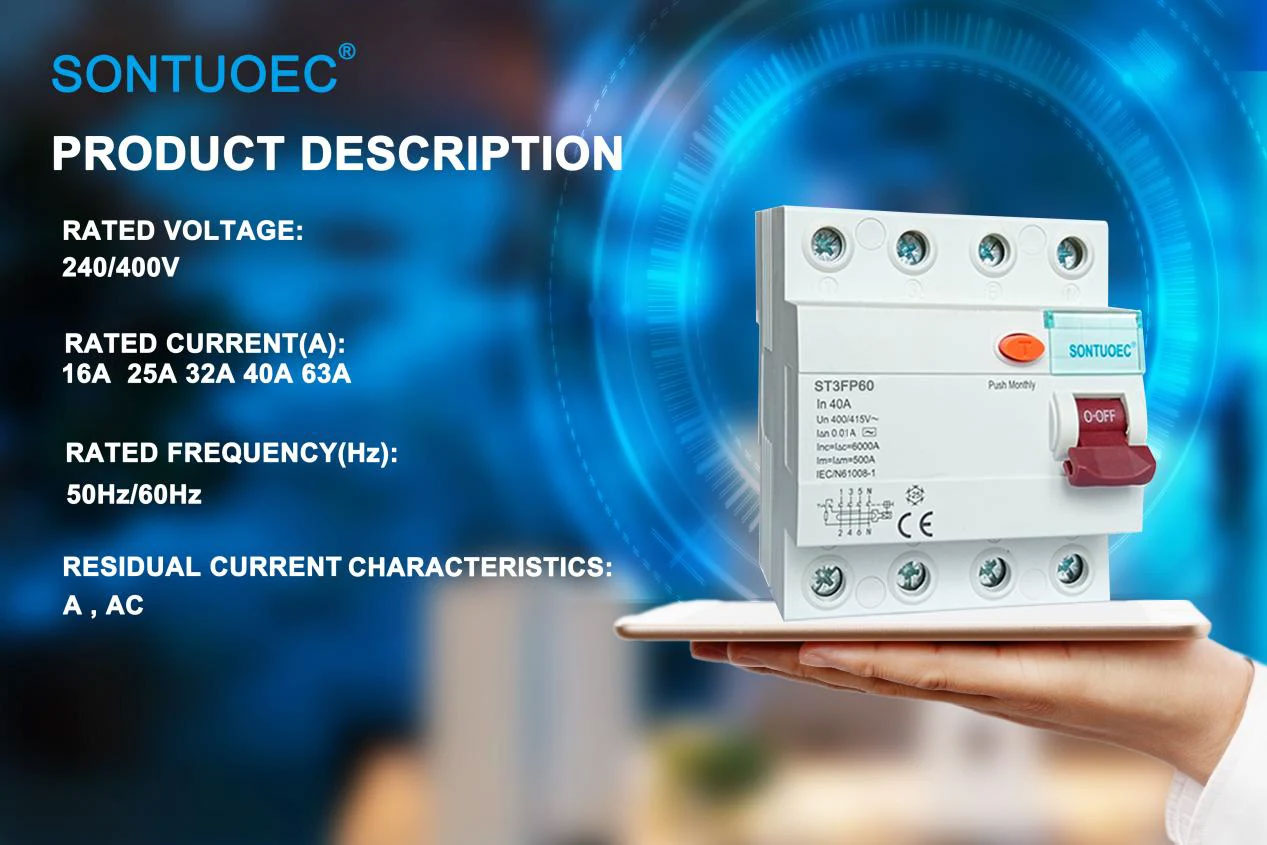

Descriere produs

Model:	ST3FP60
STANDARD	IEC61008-1
Caracteristicile curentului rezidual:	Și, și
Nr. stâlp:	2P, 4P
Curent nominal:	16A, 25A, 32A, 40A, 63A;
Tensiune nominală:	230/400V AC
Frecvența nominală:	50/60Hz
Curent de funcționare rezidual nominal IΔn:	10mA, 30mA, 100mA, 300mA, 500mA
Curent rezidual nominal de nefuncționare I Δnr:	≤0,5IΔn
Curent nominal de scurtcircuit condiționat Inc:	6000A
Scurtcircuit rezidual condiționat nominal IΔc curent:	6000A
Durata declanșării:	Declanșare instantanee≤0,1 sec
Domeniul curentului rezidual de declanșare:	0,5IΔn~IΔn
Rezistenta electro-mecanica:	4000 de cicluri
Cuplu de fixare:	2,0 Nm

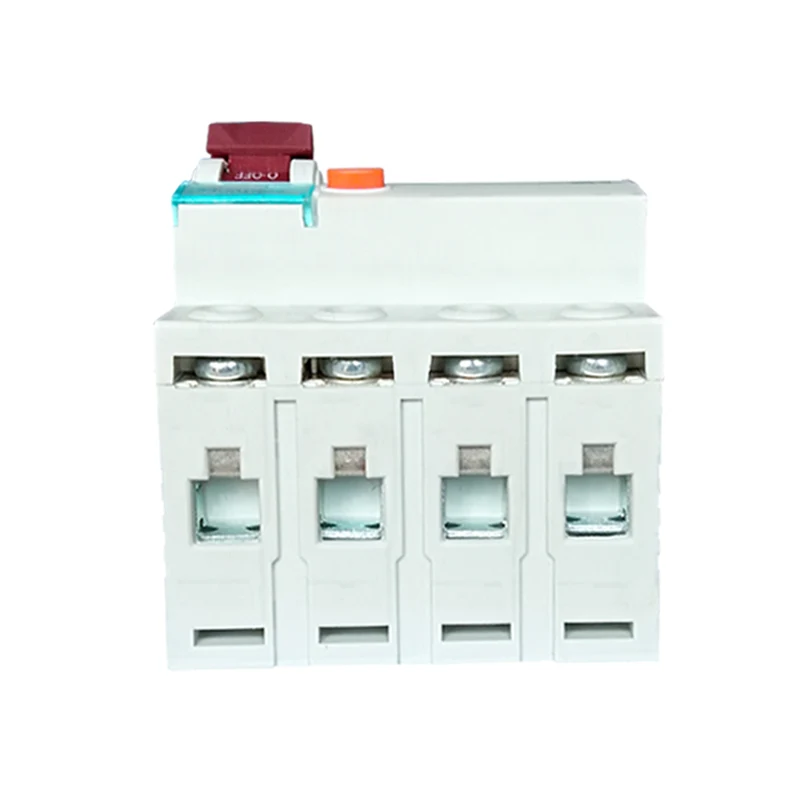

Terminal de conectare:	Born cu șurub Born pilon cu clemă

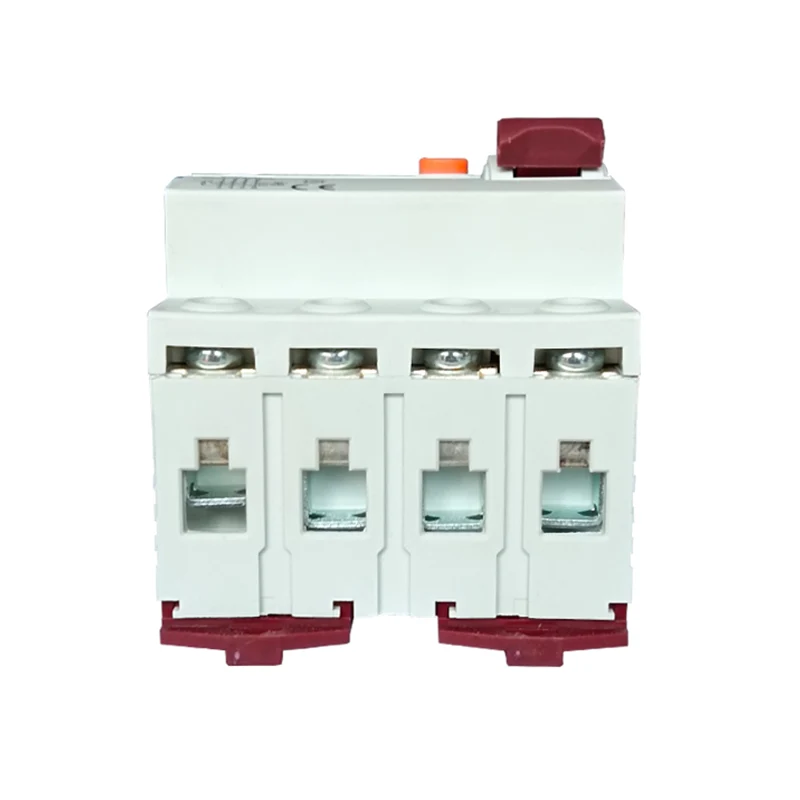

Instalare:	Montare pe șină DIN de 35 mm

Principiul de funcționare

Principiul de funcționare al acestui întrerupător se bazează pe principiul echilibrului de curent. În condiții normale, curenții care intră și ies din circuit ar trebui să fie egali într-o linie care trece printr-o sarcină. Cu toate acestea, atunci când există o defecțiune de izolație în linie sau când o ființă umană intră în contact cu circuitul, acest lucru poate duce la scurgeri de curent, făcând curenții din circuitul dezechilibrat. În acest moment, transformatorul de curent din interiorul întreruptorului va detecta acest curent dezechilibrat și îl va transforma într-un semnal electric. Circuitul electronic va amplifica, compara și procesa acest semnal, iar atunci când semnalul atinge un prag prestabilit, adică atunci când curentul rezidual atinge sau depășește 10 miliamperi, întrerupătorul va întrerupe rapid circuitul.

4P 40A/10mA Residual Current Circuit Breaker

Caracteristici principale

Sensibilitate ridicată: capabil să detecteze un curent de scurgere mic (10 mA) și să întrerupă circuitul la timp pentru a preveni incendiile electrice și accidentele de șocuri electrice.

Răspuns rapid: odată ce curentul de scurgere este detectat, întrerupătorul va întrerupe circuitul într-un timp foarte scurt (de obicei în zeci de milisecunde).

Versatilitate: pe lângă funcția de bază de protecție împotriva scurgerilor, întrerupătorul poate avea și funcții de protecție la suprasarcină și scurtcircuit.

Ușor de instalat și întreținut: de obicei adoptă un design modular, care este ușor de instalat și demontat. Între timp, structura sa internă simplă îl face ușor de întreținut și revizuit.
