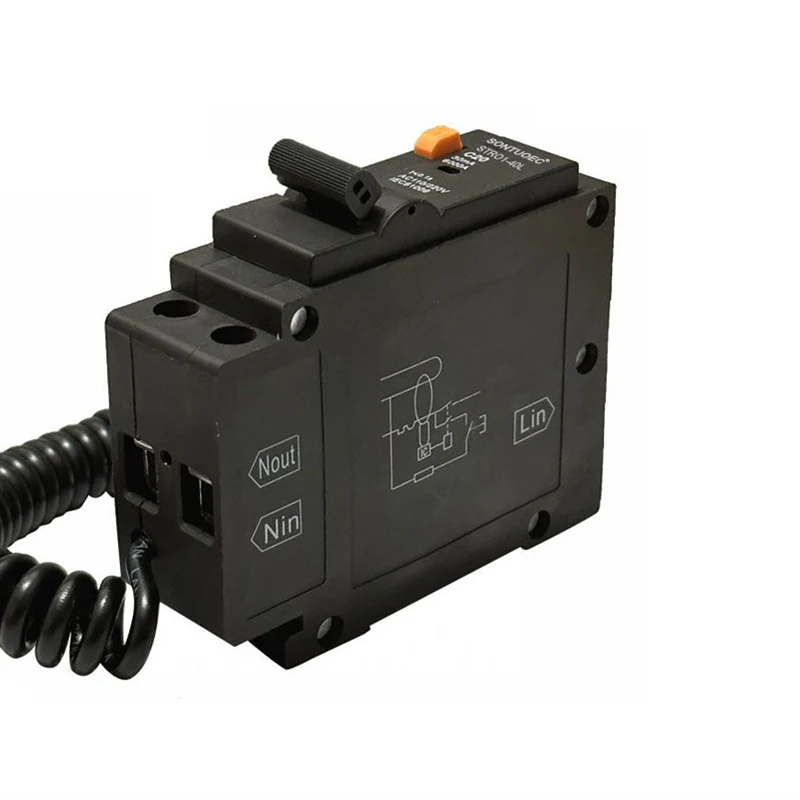

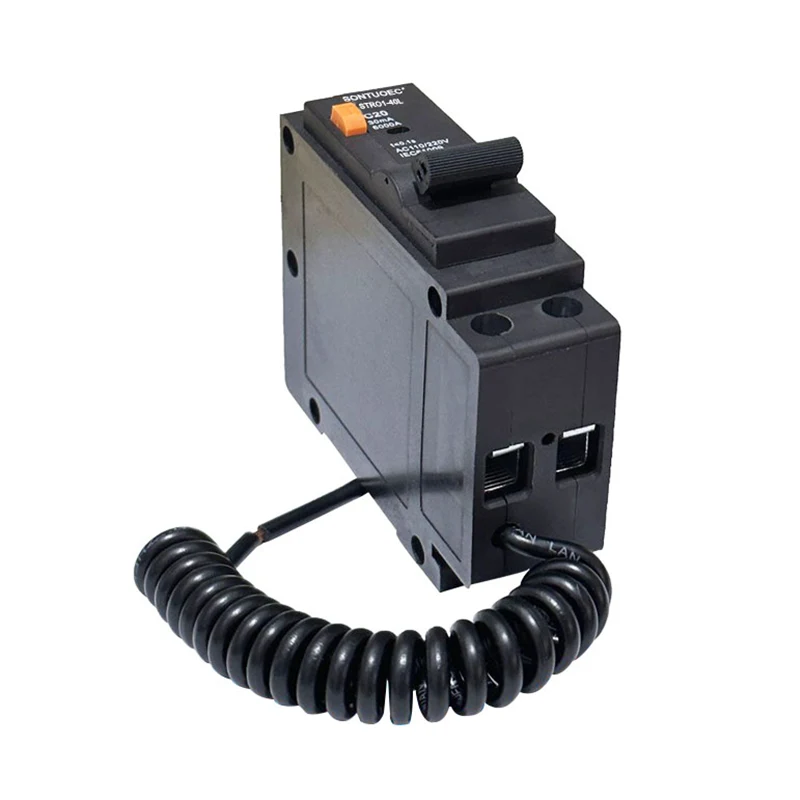

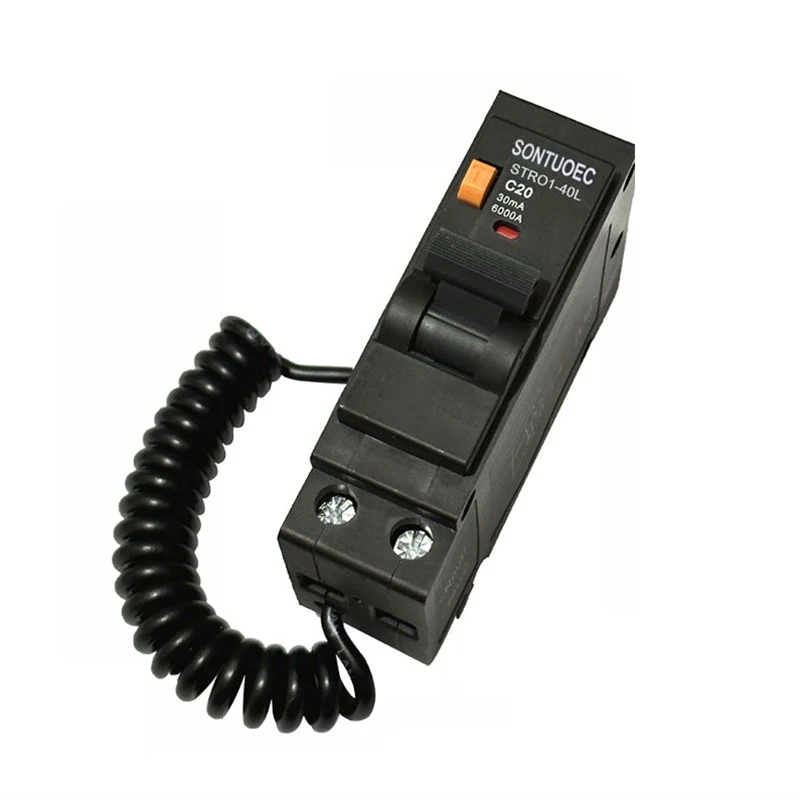

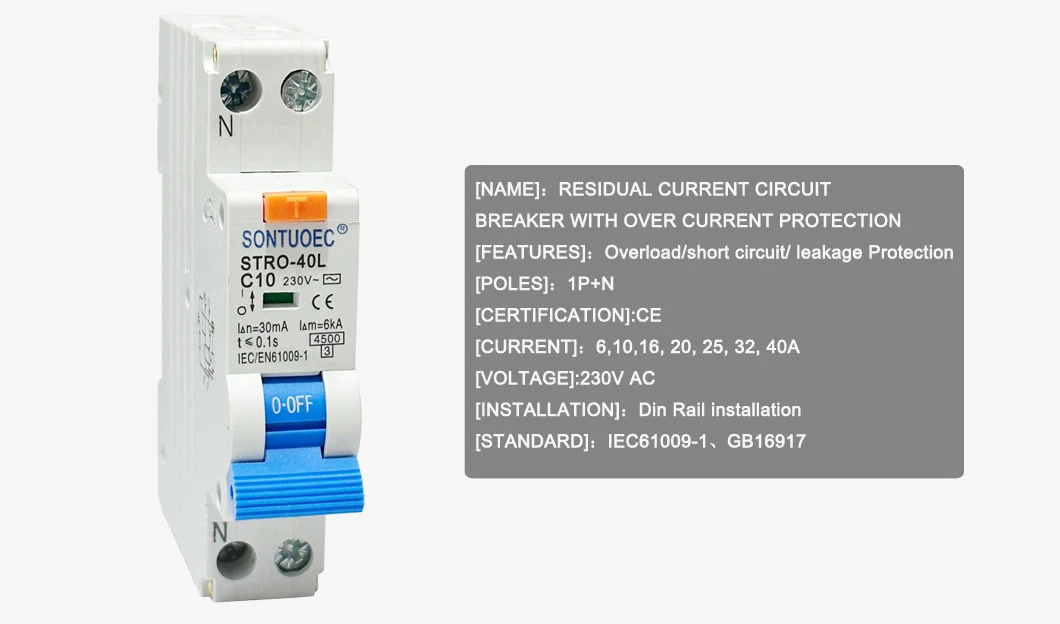

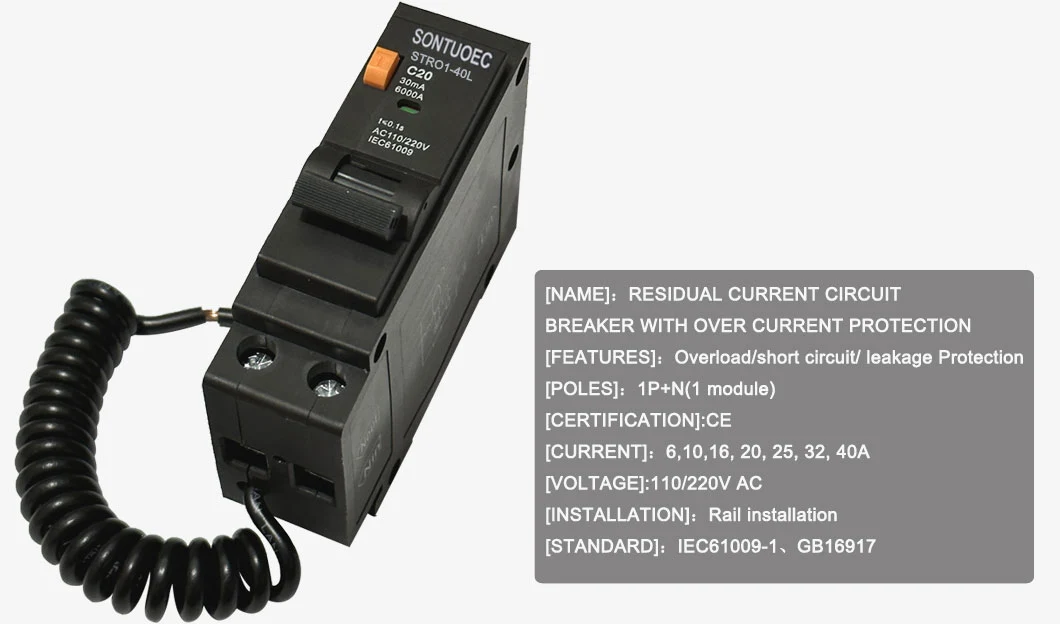

Conectați tipul RCBO 1P+N, adică conectați tipul de curent rezidual cu protecție de suprasarcină (întrerupător de curent rezidual cu protecție de suprasarcină), 1p+n indică faptul că numărul poliilor săi este unipolar plus linia zero. Nu numai că oferă o protecție împotriva supraîncărcării și scurtcircuitului, dar are și funcția de protecție a scurgerilor, care poate detecta și tăia curentul de scurgere în linia de la sol, garantând astfel efectiv funcționarea normală a echipamentelor electrice și a siguranței personale.
Model |
Stro1-40L |
STANDARD: | IEC 61009-1 |
Caracteristicile actuale reziduale |
Și/și |
Polul nr |
1p+n |
Curent evaluat (a) |
6a, 10a, 16a, 25a, 32a, 40a |
Tensiune nominală (V) |
110/220.120V |
Curent de funcționare rezidual evaluat |
10mA, 30mA, 100mA, 300mA, 500mA |
Scurtcircuit rezidual condiționat condiționat actual |
6ka |
Rezistență electro-machanică |
Peste 4000 de cicluri |
Parametri tehnici
Tensiune nominală: de obicei 230/240VAC, adecvat pentru electricitate internă și comercială.
Curentul nominal: Conform modelelor și specificațiilor specifice, curentul nominal poate varia, dar intervalele actuale ale curentului comun includ 6a, 10a, 16a, 20a, 25a, 32a, 40a și așa mai departe.
Curent rezidual nominal: se referă la valoarea curentă minimă pe care o poate funcționa întrerupătorul în caz de scurgere. Valorile curente reziduale ale reziduurilor sunt 10mA, 30mA, 100mA, 300mA și așa mai departe. Când curentul de scurgere din circuit depășește această valoare, întrerupătorul va călători automat.
Frecvență: în general 50/60Hz, care se potrivește cu frecvența standard a sistemului de alimentare.
Capacitate de scurtcircuit: se referă la valoarea maximă curentă pe care o poate rezista întrerupătorului în condiții de scurtcircuit. Diferite modele și specificații pot avea valori diferite de capacitate de scurtcircuit.

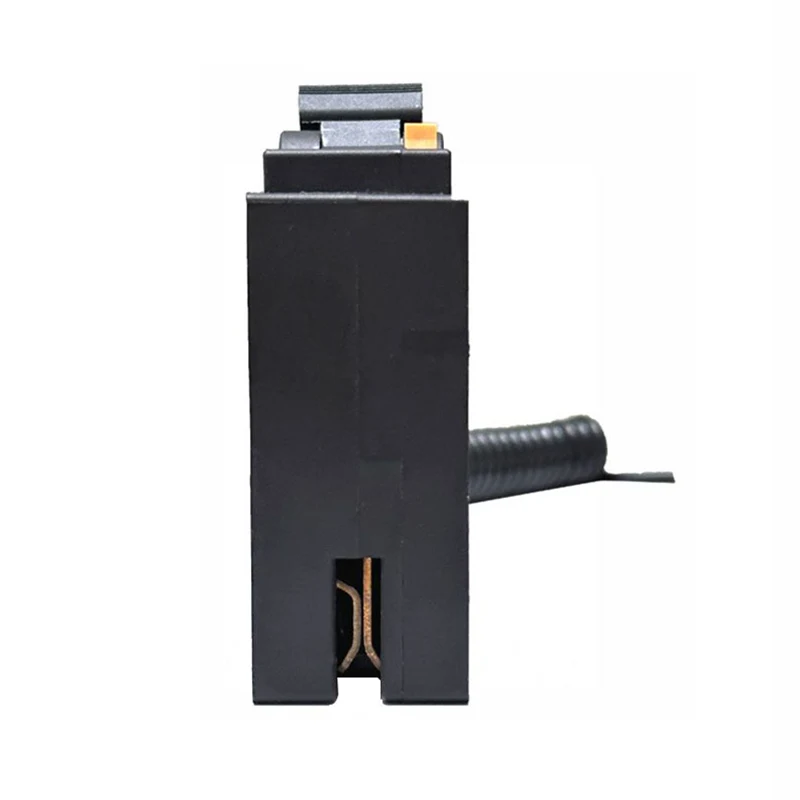

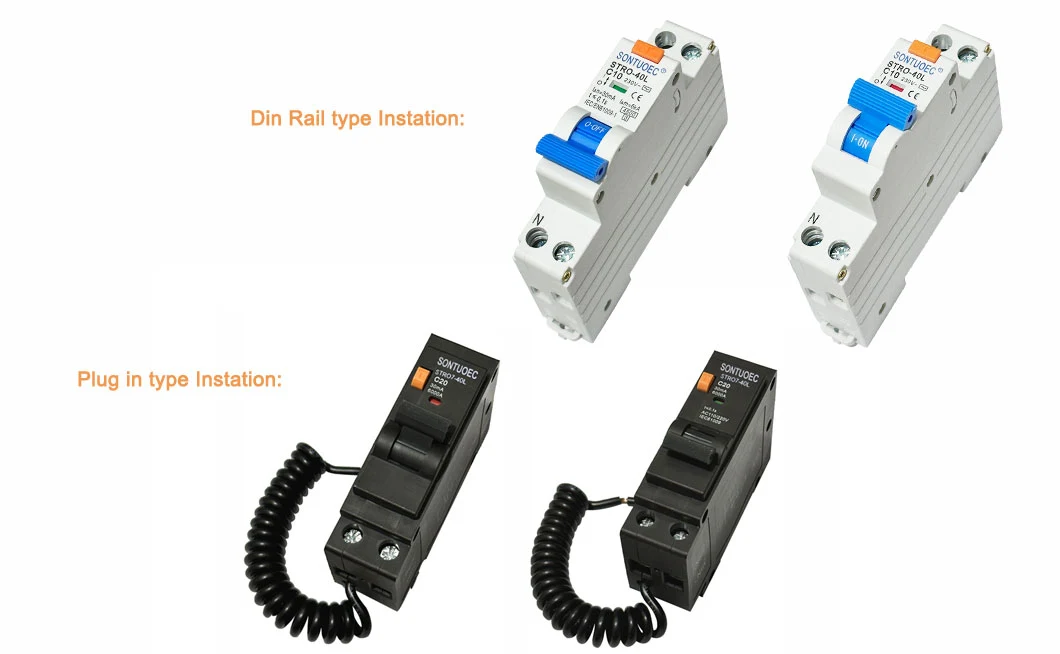

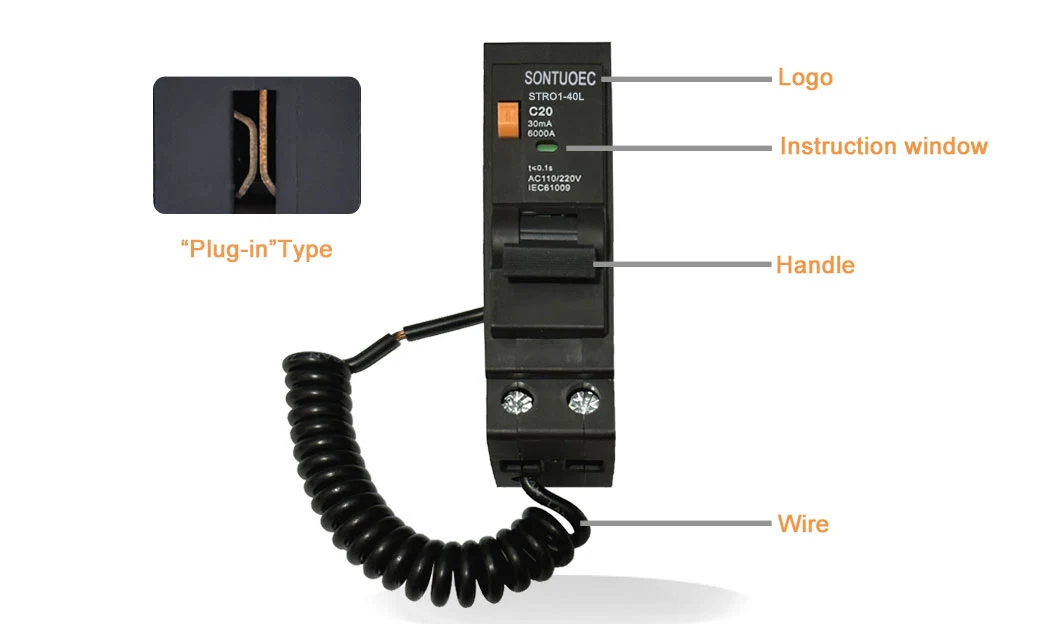

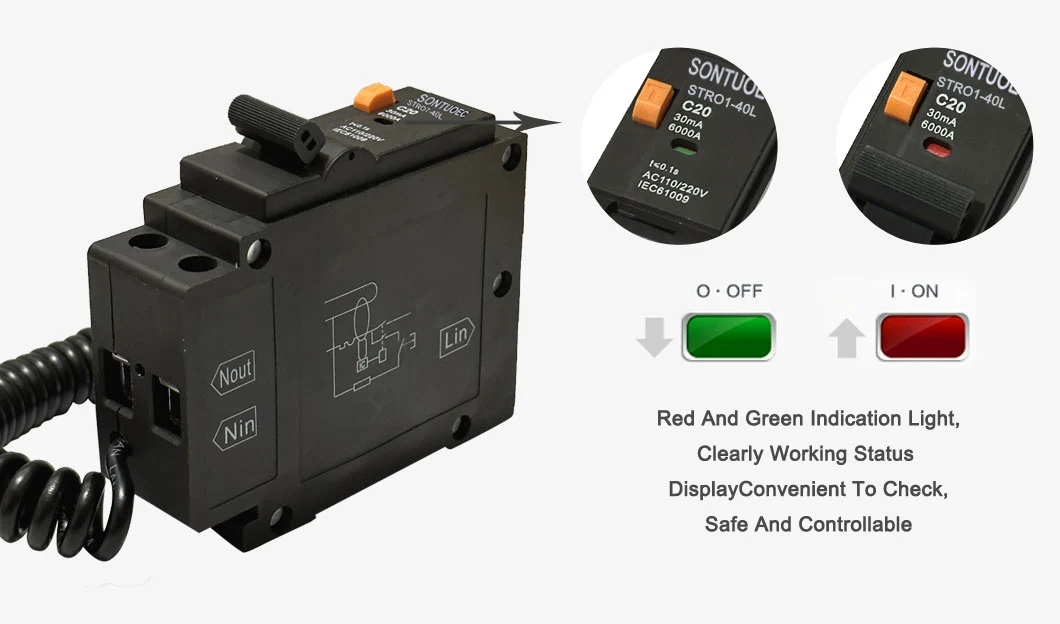

Proiectare plug-in: ușor de instalat și de îndepărtat, îmbunătățind întreținerea și flexibilitatea echipamentelor electrice.
Protecție cuprinzătoare: integrarea supraîncărcării, a scurtcircuitului și a protecției la scurgeri, poate garanta pe deplin siguranța circuitelor și echipamentelor.
Sigur și fiabil: utilizarea materialelor de înaltă calitate și a procesului de fabricație avansat asigură fiabilitatea și durabilitatea întrerupătorului.
Se aplică pe scară largă: adecvat pentru o gamă largă de medii electrice, cum ar fi interne, comerciale și industriale.
Locația instalării: Ar trebui să fie instalat într-un mediu uscat, ventilat, fără gaz coroziv și asigurați-vă că există un comutator de izolare sau tăiere la sursa de alimentare a echipamentului electric.
Metoda de cablare: Cablarea trebuie efectuată în funcție de diagrama de cablare a întrerupătorului pentru a asigura conexiunea corectă a firului de foc, a firului zero și a firului de masă.
Inspecție regulată: inspectați și mențineți întrerupătorul în mod regulat pentru a -și asigura starea normală de lucru.
Precauții: în cursul utilizării, trebuie să aveți grijă pentru a evita apariția unor defecțiuni, cum ar fi supraîncărcarea, scurtcircuitul și scurgerile pentru a asigura funcționarea în siguranță a circuitelor și echipamentelor.
Plug-in RCBO 1P+N este de obicei utilizat în circuitele care necesită siguranță personală, cum ar fi iluminatul, puterea slabă, aparatele electrice și alte circuite electrice în case și locuri publice. Aceste locuri au adesea apă, umiditate și alte condiții care pot provoca cu ușurință accidente de scurgere. Prin urmare, utilizarea plug-in RCBO 1P+N poate îmbunătăți eficient siguranța și fiabilitatea sistemului electric.
