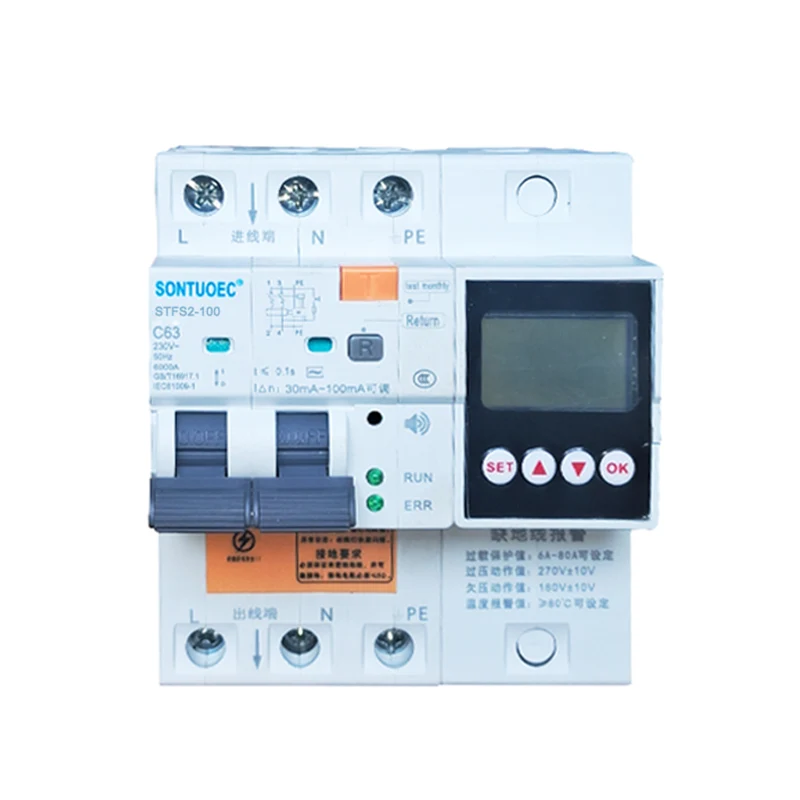

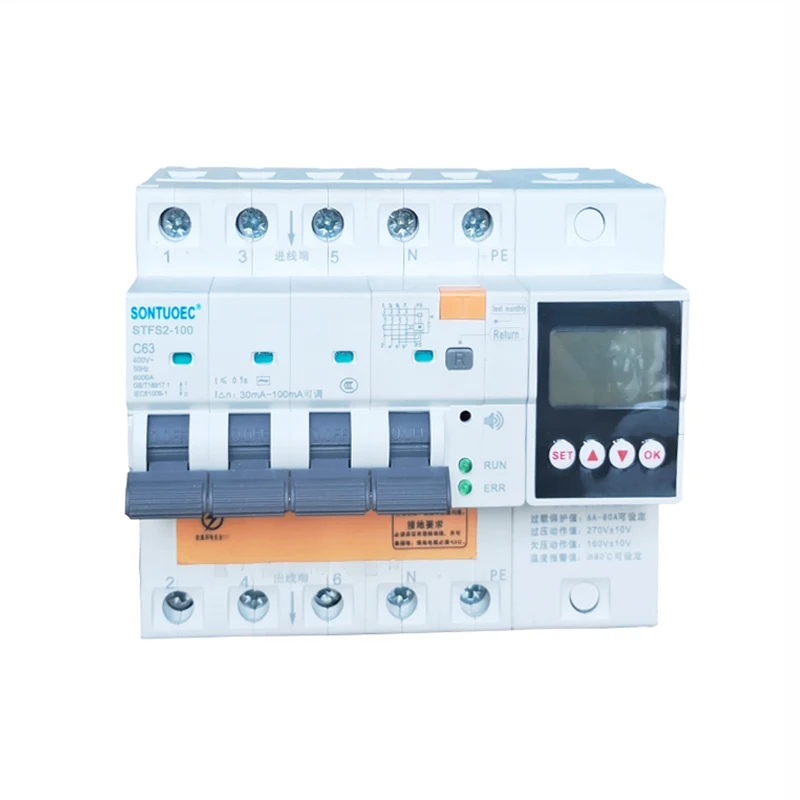

STSF2-100 100A 2P 4p RCBO multifuncțional este potrivit pentru AC 50/60Hz, nominalizat într-un circuit cu o tensiune de 230V-400V și un curent nominal de 100A, când APERSON este electrocutat sau scurgerea rețelei electrice. Atunci când scurgerea, supratensiunea și sub -felul ating valorile setate, întrerupătorul de curent rezidual poate funcționa rapid într -o perioadă foarte scurtă de timp, taie rapid sursa de alimentare. Când temperatura de monitorizare a întrerupătorului de curent rezidual atinge valoarea setată, firul de masă de monitorizare nu este conectat. Când este conectat, produsul emite un sunet de alarmă pentru a proteja siguranța personalului și a echipamentelor electrice și poate evita Preveniți deteriorarea echipamentelor cauzate de supratensiunea în rețeaua electrică. Are o supraîncărcare, scurtcircuit, scurgeri, supratensiune de subvenții și funcții de protecție supraemperatură pot fi, de asemenea, utilizate pentru a activa și dezactiva intermitent și dezactivați dispozitivele electrice în circumstanțe normale Circuite de iluminat, în special potrivite pentru sistemele de distribuție a iluminatului industrial și comercial. Produsul are un volum mic, o structură compactă și o rentabilitate mai bună decât alte produse similare. Are un aspect frumos, Capacitatea ridicată de rupere face o alegere bună pentru distribuția energiei gospodărești. Acest produs respectă standardele GB/T 16917.1 și IEC 61009-1 și a obținut certificarea CE.
Model |
STFS2-100 Tip electroic |
Caracteristicile actuale reziduale |
AC |
Standard | IEC/EN 61009-1 |
Sensibilitate evaluată △ n | 0,03,0,1,0,3 |
Polul nr |
Pole: 1P+N+PE; 3P+N+PE |
Curent evaluat (a) |
6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a, 80a, 100a |
Tensiune nominală (V) |
240/415V; 230/400V |
Curent de funcționare rezidual evaluat |
10mA, 30mA, 100mA, 300mA, 500mA |
Scurtcircuit rezidual condiționat condiționat actual |
6ka |
Rezistență electro-machanică |
Peste 4000 de cicluri |
FUNCŢIE: |
Protecția la scurgeri, Protecție curentă de supraîncărcare, Protecția pe scurtcircuit, sub tensiune, protecție, peste protecția tensiunii, Curent nominal/ tensiune reglabil, Protecția temperaturii , Alarma de intrare a apei și așa mai departe.
|
Temperatura aerului înconjurător :
1. Temperatura aerului ambiant nu trebuie să fie mai mică de -5 1C, nu mai mare de+40 C, iar valoarea medie zilnică nu va depăși+35 C.
2. Altitudine: Altitudinea locului de instalare nu trebuie să depășească 2000m.
3. Condiții de atmosferice
Aerul este curat, iar la o temperatură maximă de+40 'C, umiditatea relativă a aerului nu este mare mai mare de 50%. Umiditatea relativă mai mare este permisă la temperaturi mai scăzute, cum ar fi la+20 C,
Umiditatea relativă nu trebuie să depășească 90%. Din cauza condensării ocazionale moderate cauzate de modificările de temperatură, trebuie acordată atenție la luarea de măsuri adecvate.
4. Categoria de instalare Categoriile de instalare sunt Li și III
Curent și număr de poli
100a: Aceasta indică faptul că RCBO este evaluat la 100 amperi. Evaluarea curentă este valoarea maximă a curentului pe care întrerupătorul o poate transporta continuu fără a provoca supraîncălzire sau deteriorare.
2p, 4p: „P” aici reprezintă numărul de poli, adică numărul de faze de circuit la care poate fi conectat întrerupătorul. 2p înseamnă că întrerupătorul poate fi conectat la două faze de circuit (de obicei foc și zero), în timp ce 4P înseamnă că poate fi conectat la patru faze de circuit (de obicei foc trifazat și zero).
Multifuncțional indică faptul că acest RCBO multifuncțional 100a 2p 4p este echipat cu o varietate de funcții de protecție. În plus față de supraîncărcarea de bază și protecția la scurtcircuit, poate oferi, de asemenea, protecție la scurgeri, protecție subțire, protecție supratensiune etc. Protecția temperaturii , alarmă de intrare a apei , curent reglabil și tensiune。 Protecțiile permit RCBO să ofere o protecție mai cuprinzătoare pentru circuite și echipamente.

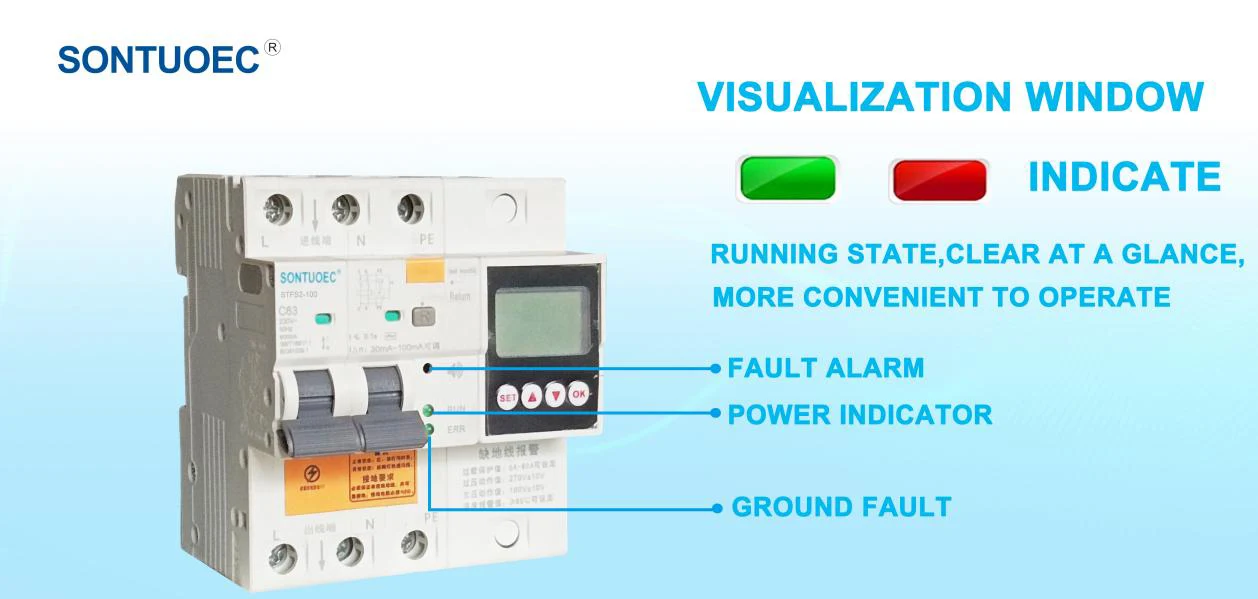

Stare anormală: Lumina este oprită

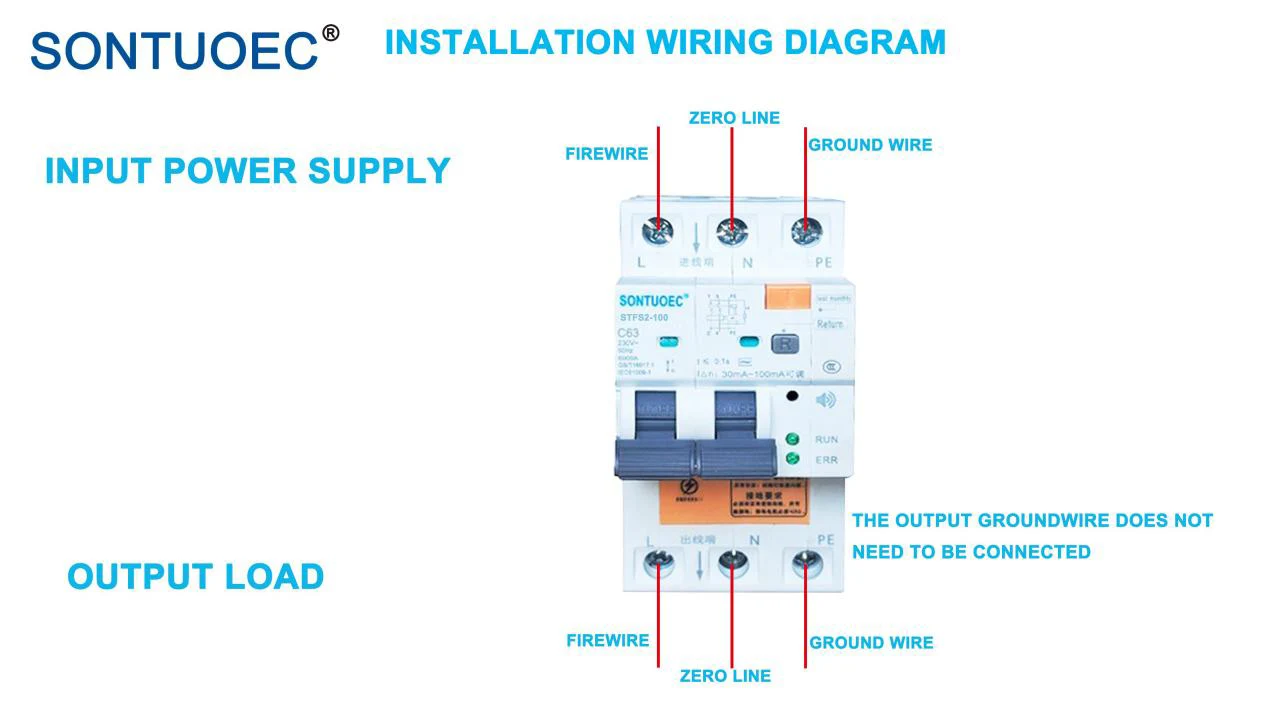

Cerințe de împământare:
Este necesar să vă asigurați că există un fir de la sol care intră și un fir de împământare, iar rezistența la împământare trebuie să fie S 5Q!
Deoarece RCBO are o varietate de funcții de protecție, este adesea utilizat în circuite care necesită siguranță personală, cum ar fi circuitele electrice pentru iluminat, putere slabă și aparate electrice în case și locuri publice. Aceste locuri sunt adesea caracterizate prin apă și umiditate, ceea ce poate provoca cu ușurință accidente de scurgere. În plus, RCBO poate fi utilizat și în sistemele electrice industriale, unde siguranța umană este o condiție prealabilă, cum ar fi circuitele de control al luminii periferice, sistemele radar și instrumentele de explorare geologică.
