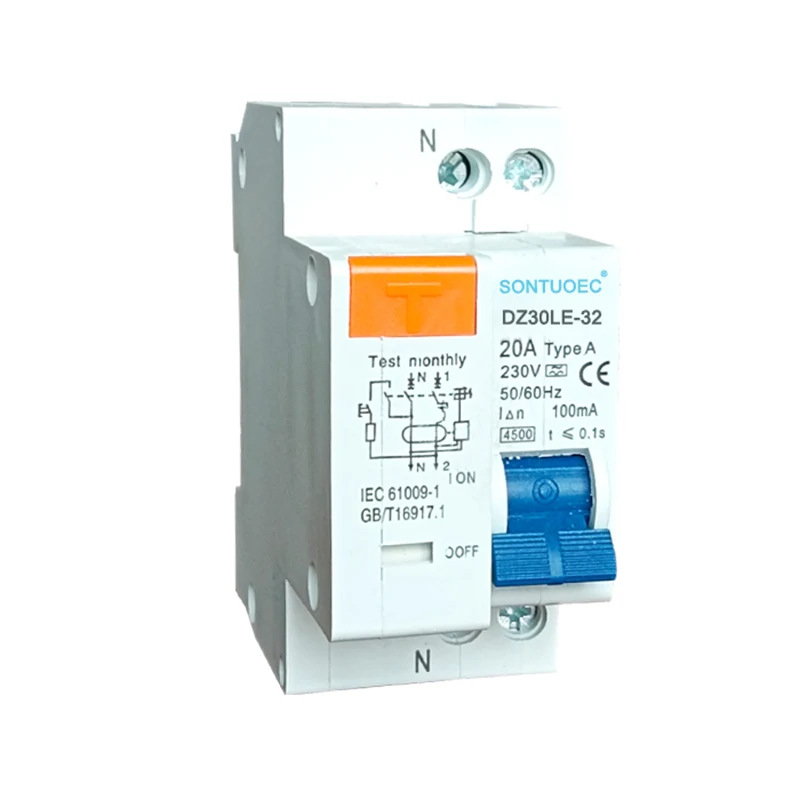

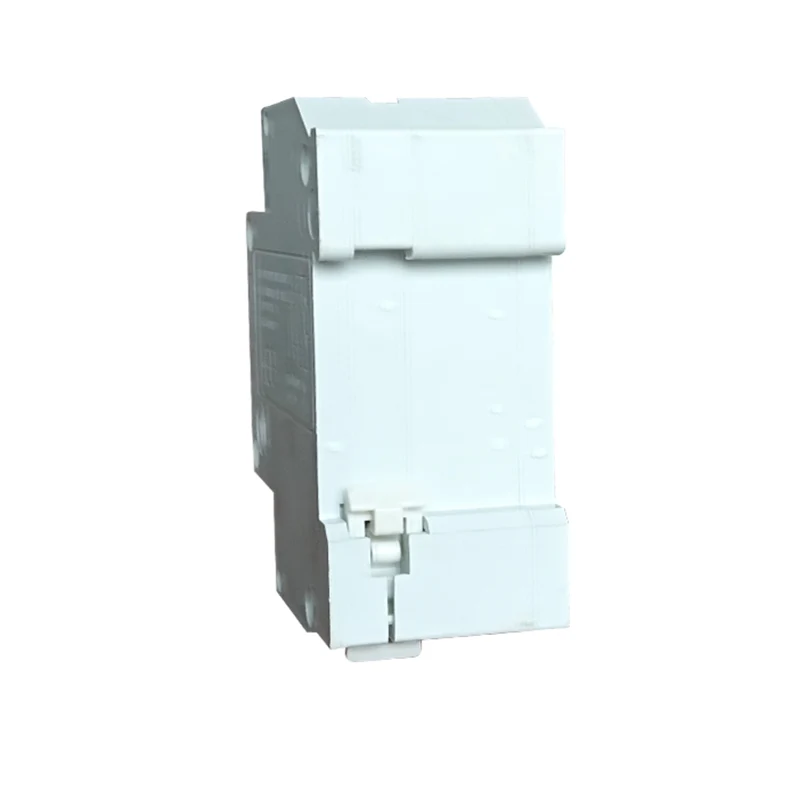

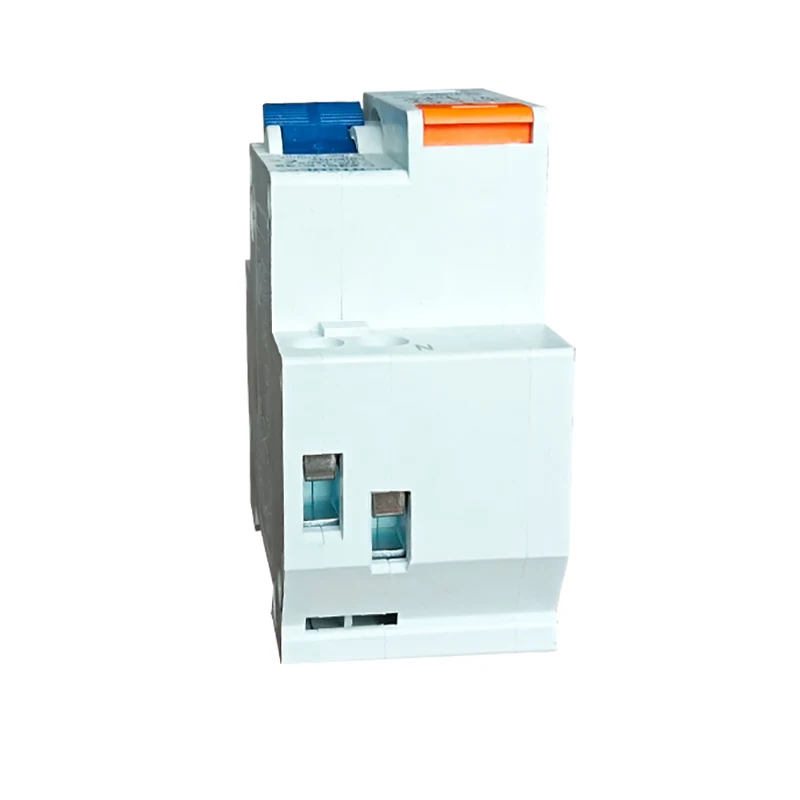

1p+n Tip electronic RCBO

1p+n Tip electronic RCBOIS Un tip special de întrerupător care utilizează principiul electromagnetic pentru a detecta și tăia curentul rezidual (curent de scurgere) din circuit, prevenind astfel incendii electrice și accidente de șoc electric personal. În același timp, are, de asemenea, o funcție de protecție la supracurent, care poate tăia automat sursa de alimentare atunci când circuitul este supraîncărcat sau scurtcircuit pentru a proteja siguranța circuitului și a echipamentelor.

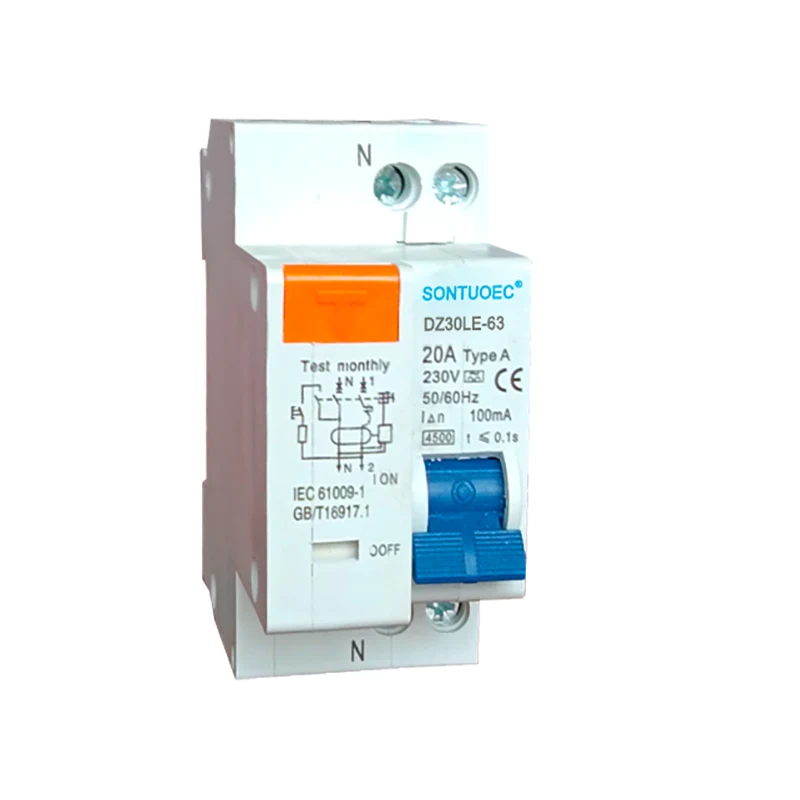

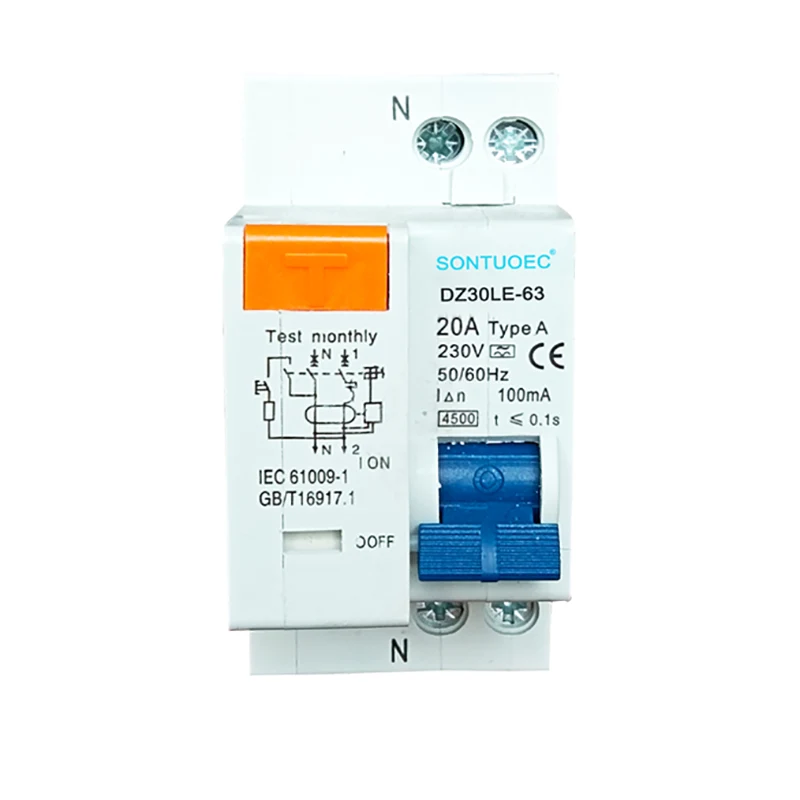

Model:DZ30LE-63

Trimite o anchetă

Descriere produs

Numele produsului	DZ30L-63
Model	Tip electronic (MCB+RCD)
Pol	1p+n	1p+n
Curent evaluat (a)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
Curent de scurtcircuit rezidual condiționat condiționat	3ka, 4.5ka; 6ka
Standard	IEC61009-1
Rezistență electro-machanică	Peste 4000 de cicluri
Curent de funcționare rezidual evaluat	10mA, 30mA, 100mA, 300mA, 500mA

Principiul de lucru

 Detectarea curentului rezidual: Când există curent rezidual în circuit, transformatorul de curent al secvenței zero din RCBO va detecta acest semnal și îl va transforma într -un semnal electric pentru procesare.

 Procesarea și comparația semnalului: semnalul de curent rezidual detectat va fi amplificat, filtrat și procesat, apoi comparat cu valoarea curentă a acțiunii presetate.

 Acțiune de declanșare: Când curentul rezidual atinge sau depășește valoarea curentului de acțiune presetat, RCBO va declanșa mecanismul de declanșare pentru a reduce puterea circuitului principal.

Caracteristici și avantaje

 Principiul electromagnetic: Utilizarea principiului electromagnetic pentru detectarea curentului rezidual, acesta se caracterizează prin sensibilitate ridicată și viteză de răspuns rapid.

 Protecție multifuncțională: Pe lângă funcția de protecție a curentului rezidual, are, de asemenea, o funcție de protecție la supracurent, care poate proteja în mod cuprinzător siguranța circuitelor și echipamentelor.

 În siguranță și de încredere: RCBO adoptă componente electronice avansate și mecanism de eliberare, care are o fiabilitate și siguranță ridicată.

 Ușor de instalat și întreținut: structura RCBO este proiectată în mod rezonabil, ușor de instalat și, în același timp, ușor de efectuat întreținere și revizuire.

Această funcție RCBO de tip 1p+N ca o combinație de întrerupător de circuit și dispozitiv de curent rezidual, care protejează omul de defectul electric din cauza supra-curentului, scurtcircuitului, curentului de defecțiune al pământului. Se auto-protejează până la un curent maxim de scurtcircuit 32A sau 63A. Și respectați IEC/EN 61009.1 standard.

1. Furnizați protecția împotriva defectelor/scurgerii pământului și funcția de izolare

2. Capacitatea de rezistare a curentului de scurtcircuit

3. Aplicabil la Terminal și Pin/Tipul de furculiță Conexiune Busbar

4. Echipat cu terminale de conectare protejate cu degetele

5. Deconectați automat circuitul când apare curentul de defecțiune/scurgere și depășește sensibilitatea nominală

6. Dependentă de sursă de alimentare și tensiune a liniei și lipsită de interferențe externe, fluctuația tensiunii.

1P+N Electronic Type RCBO
