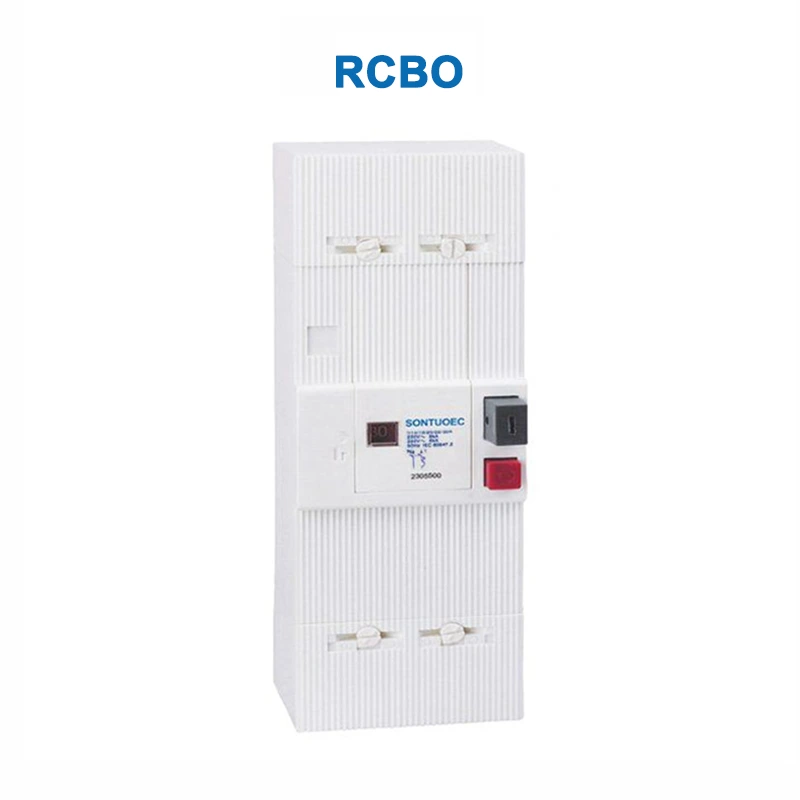

RCBO de întrerupător de curent diferențial este un dispozitiv special conceput pentru a detecta și tăia curentul de defecțiune într -un circuit din cauza scurgerilor. Când curentul de scurgere din circuit atinge sau depășește o valoare prestabilită, RCBO va călători automat, tăind astfel circuitul și prevenind incendii electrice și electrocuții.
Model |

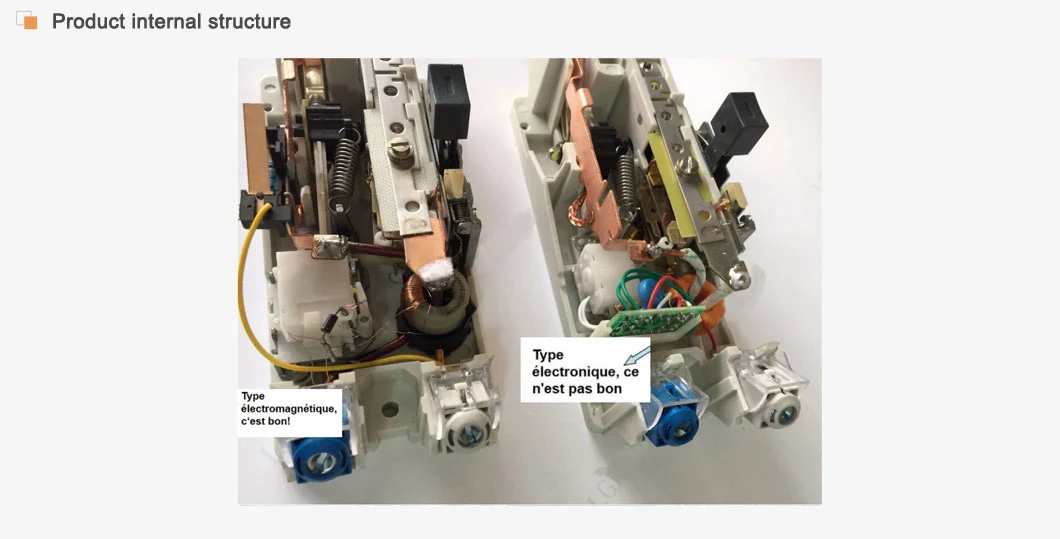

Tip electromagnetic, tip electronic |
Marca |
Esoueec |
Polul nr |
2p/4p |
Curent evaluat (a) |
5 ~ 15a, 10 ~ 30a, 30 ~ 60a, 60 ~ 90a (reglabil curent) |
Tensiune nominală (V) |
230/400V |
Capacitate de rupere | 3KA, 6KA, 8KA |
Sensibilitate nominală l △ n | 300.500 (MA) |
Frecvenţă |
50/60Hz |
Principiul funcționării
Principiul de funcționare al ELCB se bazează pe detectarea curenților dezechilibrați într -un circuit de către un transformator de curent de secvență zero (ZCT). Când curentul de linie de foc din circuit nu este egal cu curentul de linie zero, adică există un curent de scurgere, ZCT simte acest curent dezechilibrat și generează un semnal electric corespunzător. Circuitul electronic din interiorul ELCB procesează acest semnal, iar atunci când semnalul ajunge sau depășește pragul de presetare, acesta declanșează mecanismul de călătorie pentru a tăia circuitul.

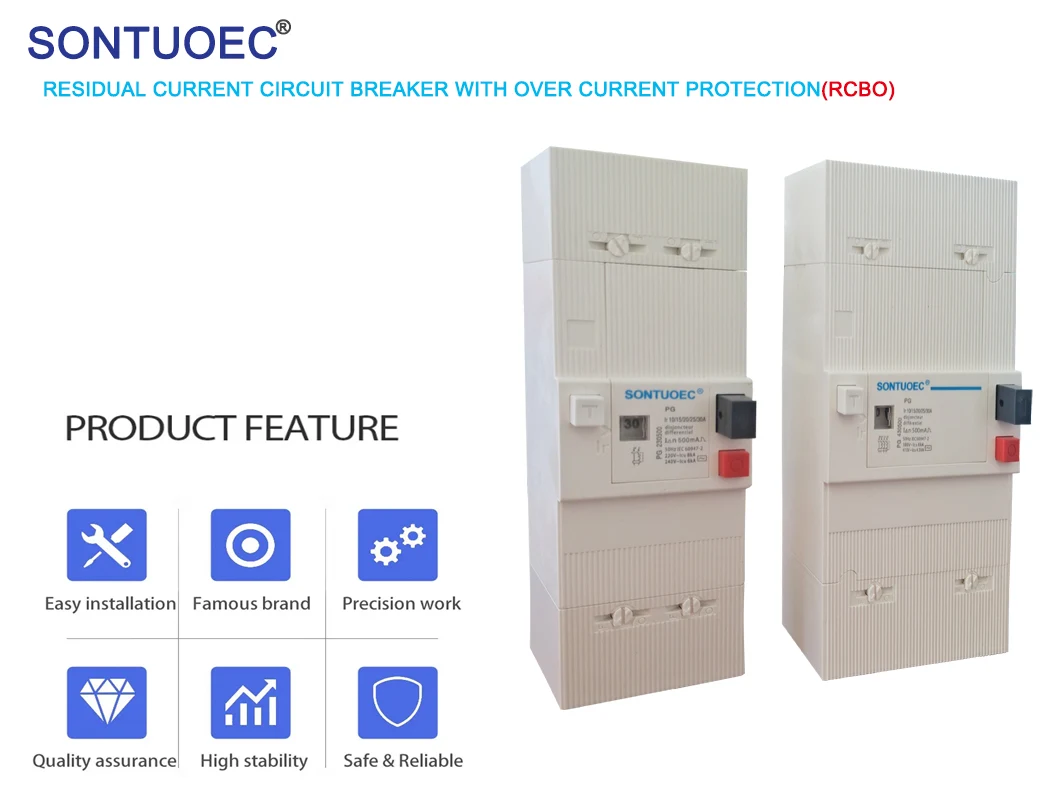

Sensibilitate ridicată: întrerupătorul de circuit diferențial RCBO este capabil să detecteze curenți mici de scurgere, de obicei la nivelul miliamperei, ceea ce duce la o precizie ridicată a protecției.
Răspuns rapid: Odată detectată curentul de scurgere, ELCB va tăia rapid circuitul pentru a preveni extinderea defectului.
Versatilitate: Pe lângă protecția de bază a scurgerilor, unele ELCB -uri au suprasarcină și protecție pe scurtcircuit.
Ușor de instalat și întreținut: ELCB-urile sunt de obicei design plug-and-play pentru o instalare și îndepărtare ușoară. Între timp, structura sa internă simplă face ușor de întreținut și revizuit.

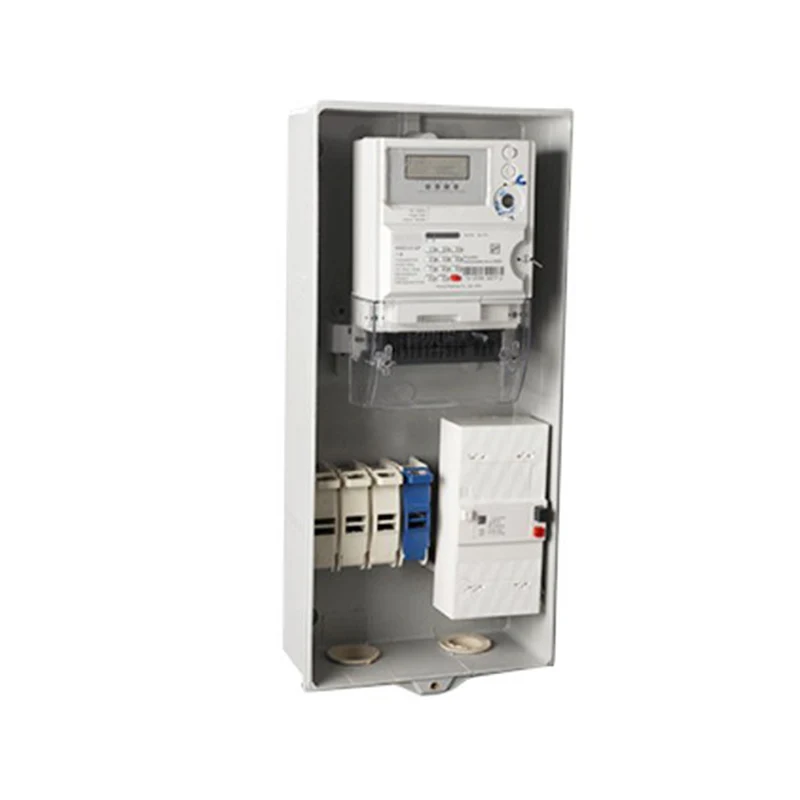

ELCB -urile sunt utilizate pe scară largă în locuri în care este necesară protecția electrică, cum ar fi case, birouri, fabrici, spitale și așa mai departe. Protecția ELCB este deosebit de importantă în mediile umede sau predispuse la electrocutare, cum ar fi băi, bucătării, piscine și alte zone.
