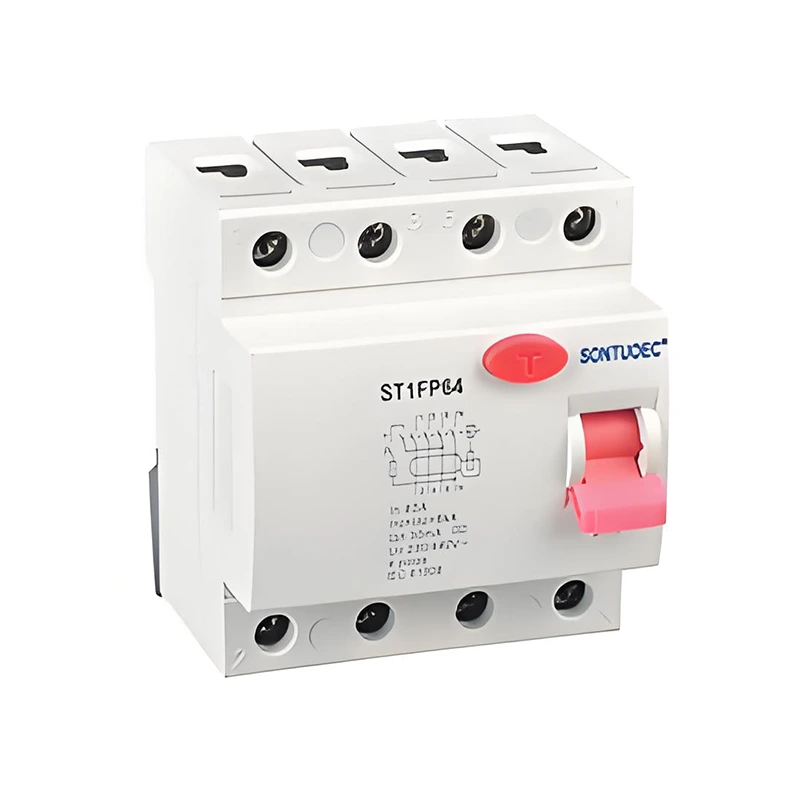

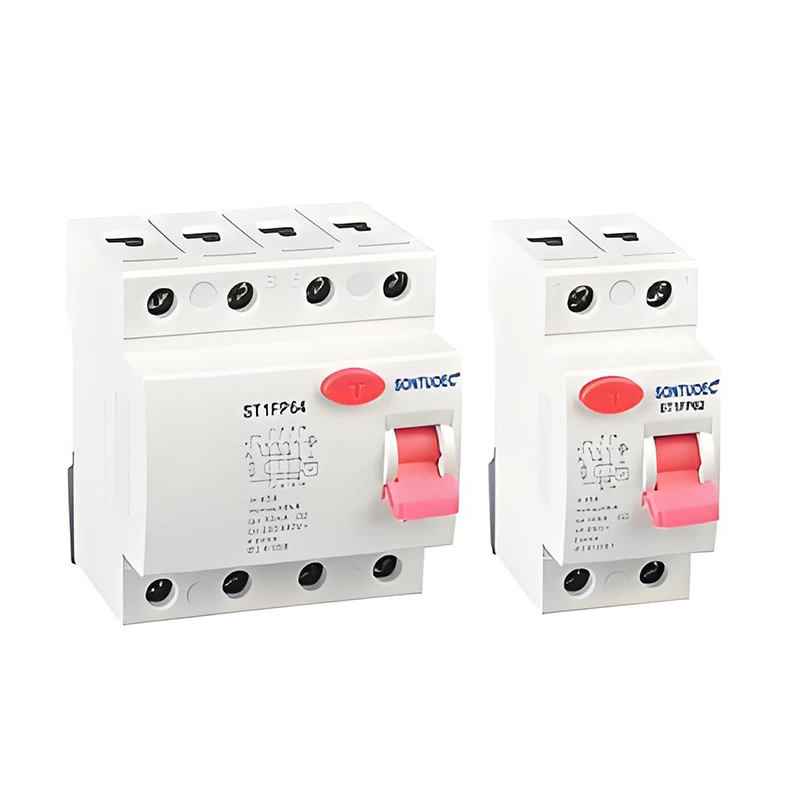

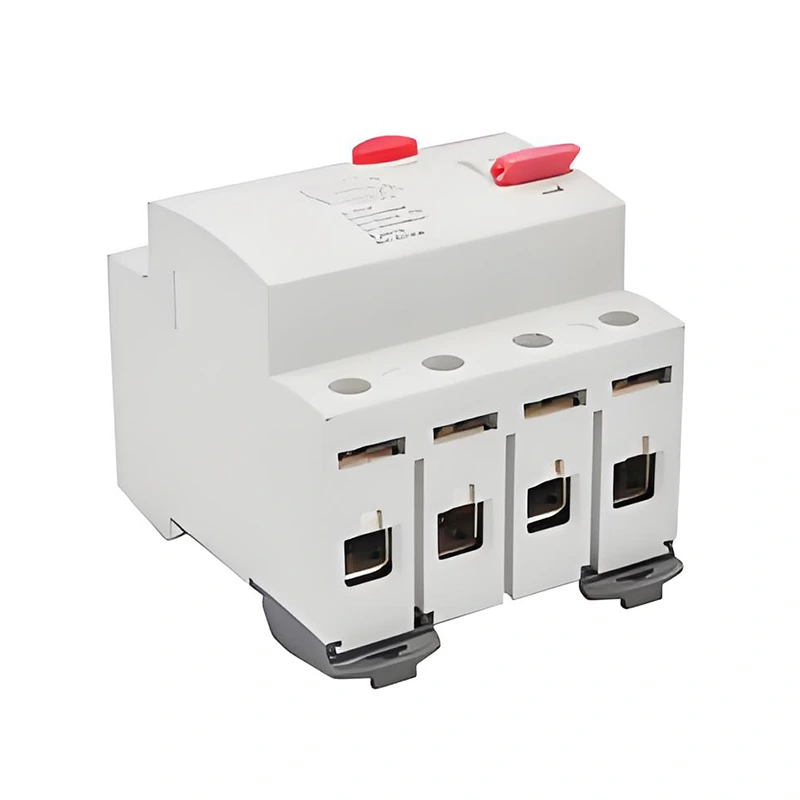

RCCB de tip electronic

Când curentul rezidual din circuit depășește o valoare prestabilită, RCCB de tip electronic va acționa rapid pentru a întrerupe circuitul, prevenind astfel accidentele de șoc electric și incendiile electrice. RCCB-urile electronice folosesc componente electronice și microprocesoare și alte tehnologii pentru a oferi o mai mare sensibilitate și precizie.

Model:ST1PF64

Trimite o anchetă

Descriere produs

Sandard			IEC/EN61008.1
Electric	Tip (forma de undă a scurgerii la pământ detectată)		Tip electromagnetic, tip electronic
Caracteristici	Curent nominal In	A	Și, și
	Polonii	P	2,4
	Tensiune nominală Us	V	AC 240/415V ; AC 230/400V
	Curent nominal		16,25,32,40,63A
	Sensibilitatea nominală I△n	A	0,01,0,03,0,1,0,3,0,5
	Tensiunea de izolație Ui	V	500
	Producerea reziduală nominală și	A	630
	capacitatea de rupere I△m	A	630
	Curent de scurtcircuit I△c	A	6000
	Siguranta SCPD	A	6000


	Frecvența nominală	Hz	50/60
	Gradul de poluare		2
Mecanic	Durata de viata electrica	t	4000
Caracteristici	Durata de viata mecanica	t	10000
	Grad de protectie		IP20
	Temperatura mediului ambiant	ºC	-25~+40
	(cu medie zilnică ≤35ºC)	ºC	-25~+40
	Temperatura de depozitare	ºC	-25~+70
Instalare	Tip conexiune terminal		Cablu/bară de tip U/bară de tip pin
	Dimensiunea terminalului sus/jos pentru cablu	mm2	25
	Dimensiunea terminalului sus/jos pentru cablu	AWG	3.18
	Dimensiunea terminalului sus/jos pentru bara colectoare	mm2	25
	Dimensiunea terminalului sus/jos pentru bara colectoare	AWG	3.18
	Cuplul de strângere	N*m	2.5
	Cuplul de strângere	In-lbs	22
	Montare		Pe sina DIN EN 60715(35mm) prin intermediul dispozitivului de fixare rapida
	Conexiune		De sus și de jos

Principiul de funcționare

Principiul de funcționare al RCCB de tip electronic se bazează pe principiile inducției electromagnetice și echilibrării curentului. Când curenții de fază și zero din circuit sunt dezechilibrati, adică există curent rezidual, transformatorul de curent din interiorul RCCB va detecta acest dezechilibru și va genera un semnal corespunzător. Acest semnal, după ce a fost procesat de circuitul electronic, va declanșa acțiunea mecanismului de declanșare, astfel încât întrerupătorul va întrerupe rapid circuitul.

Caracteristici principale

Sensibilitate ridicată: RCCB-urile electronice sunt capabile să detecteze curenți reziduali foarte mici, de obicei mai mici de 30mA sau chiar mai mici.

Acțiune rapidă: Odată ce se detectează că curentul rezidual depășește valoarea prestabilită, RCCB va acționa imediat pentru a întrerupe circuitul și a preveni accidentele.

Sigur și de încredere: RCCB adoptă componente electronice avansate și tehnologie de microprocesor pentru a oferi fiabilitate și stabilitate mai mari.

Ușor de instalat și întreținut: RCCB-urile electronice au de obicei o structură compactă și cablare simplă, ceea ce le face ușor de instalat și întreținut.

Scenarii de aplicare

RCCB-urile electronice sunt utilizate pe scară largă într-o varietate de situații în care este necesară protecție electrică, inclusiv, dar fără a se limita la:

Clădiri rezidențiale și comerciale: utilizate pentru a proteja echipamentele electrice și siguranța personală, prevenind accidentele cu șocuri electrice și incendiile electrice.

Linii de producție industriale: utilizate pentru a proteja echipamentele electrice, cum ar fi motoarele și transformatoarele de funcționarea normală, prevenind deteriorarea echipamentului și timpul de nefuncționare din cauza scurgerilor și suprasarcinii.

Facilități publice: precum spitale, școli, biblioteci și alte locuri, utilizate pentru a asigura funcționarea în siguranță a echipamentelor electrice și utilizarea în siguranță a energiei electrice de către personal.
