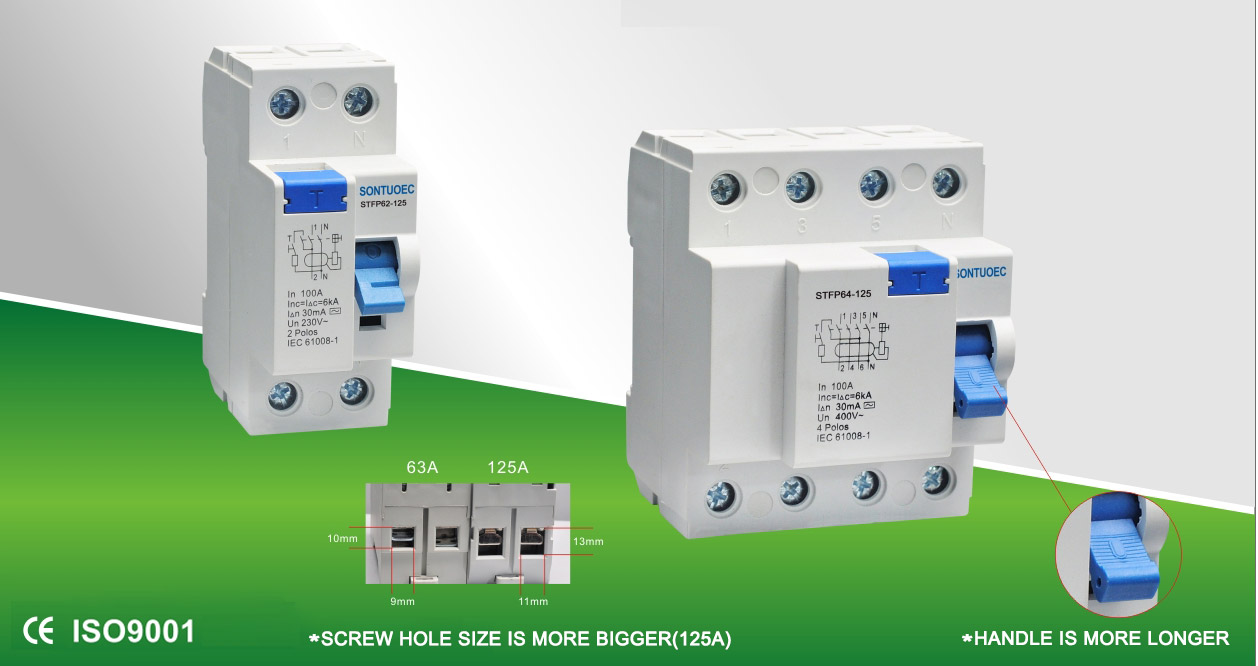

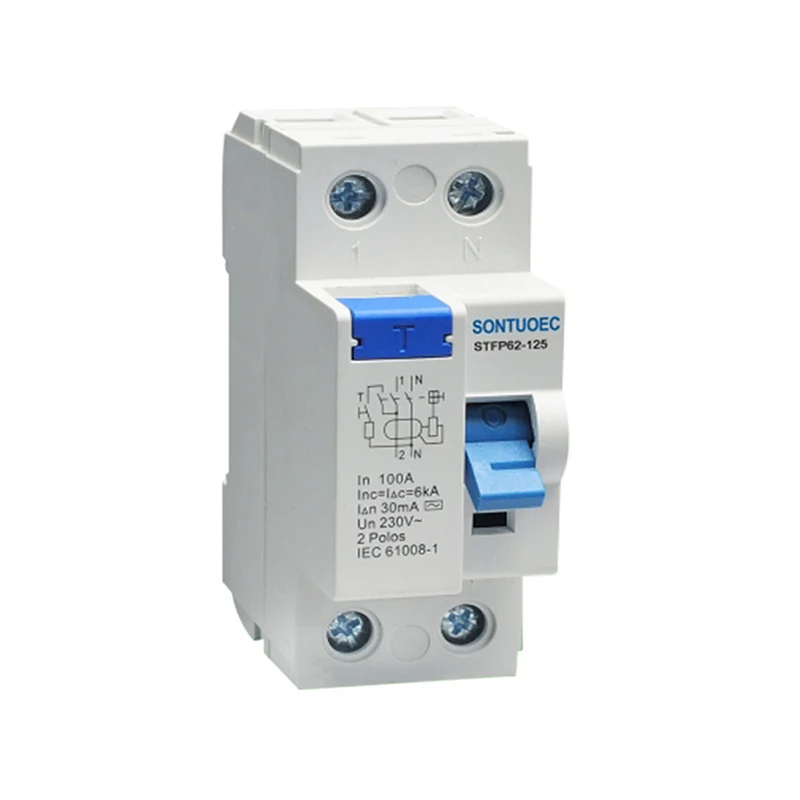

Magnetic electronic Un tip RCCB 125A/30mA

Electronic Magnetic Un tip RCCB 125A/30mA este capabil să detecteze curenții reziduali în circuite din cauza scurgerilor, a scurtcircuitelor sau a defecțiunilor la sol și a tăiat automat circuitele atunci când curentul depășește un prag de presetare, protejând astfel siguranța personalului și echipamentului. Principiul său de lucru se bazează pe principiul inducției electromagnetice, atunci când curentul rezidual trece prin transformator, va fi generat fluxul magnetic corespunzător, ceea ce la rândul său declanșează circuitul electronic pentru a efectua procesarea semnalului și, în final, controlează acțiunea mecanismului de eliberare.

Model:STFP360-125

Trimite o anchetă

Descriere produs

Model:	STFP360-125
STANDARD:	IEC 61008-1
Caracteristici curente reziduale:	Și, și
Polul nr.:	2p, 4p
Curent evaluat:	16a, 25a, 32a, 40a, 63,80.100.125A
Tensiune nominală:	230/400V AC
Frecvență nominală:	50/60Hz
Curentul de funcționare rezidual evaluat IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Curentul non-operator rezidual I ΔNO:	≤0.5iΔn
Curent de scurtcircuit condiționat condiționat INC: INC:	6000a
Scurtcircuit rezidual condiționat condiționat actual IΔC:	6000a
Durata declanșării:	Declanșare instantanee sau 0.1sec
Interval de curent de declanșare reziduală:	0,5iΔN ~ IΔN
Rezistență electromecanică:	4000 de cicluri
Cuplu de fixare:	2.0Nm

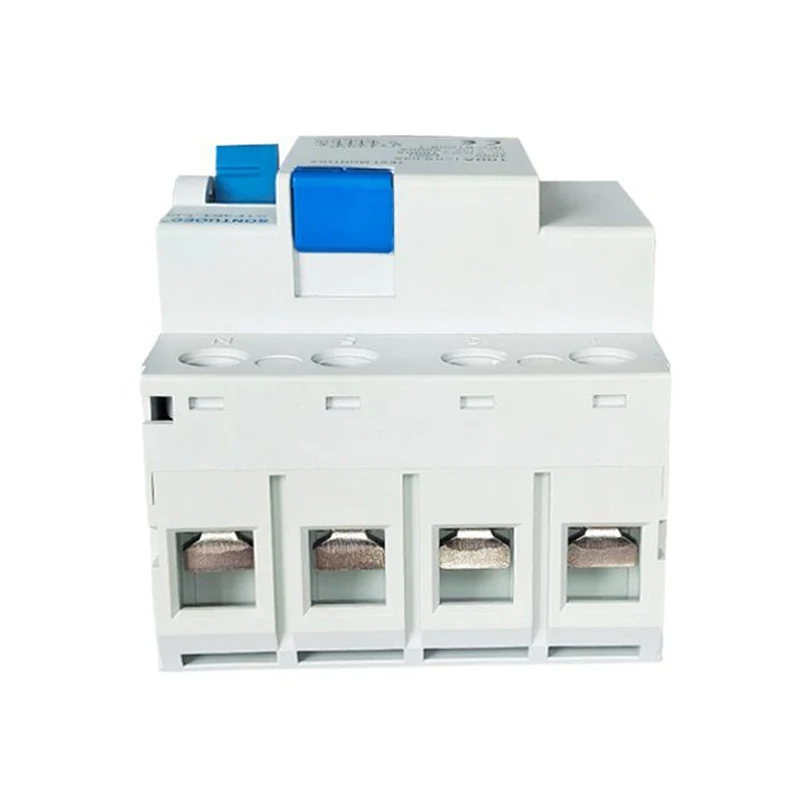

Terminal de conexiune:	Șurub terminalul bornei cu clemă cu clemă
Instalare:	Montare a șinei din 35 mm

Caracteristici principale

Sensibilitate ridicată și răspuns rapid: RCCB -urile electromagnetice pot detecta curenți reziduali mici, de obicei mai puțin de 30 mA (valoare exactă în funcție de specificațiile produsului) și pot tăia rapid circuitul în câteva milisecunde, prevenind eficient accidentele de șoc electric.

Protecția electromagnetică: în comparație cu RCCB -uri pur electronice, RCCB -urile electromagnetice combină principiul inducției electromagnetice, care are o fiabilitate și stabilitate mai mare și poate funcționa normal în diferite medii dure.

Multifuncționalitate: Unele RCCB -uri electromagnetice au, de asemenea, suprasarcină, scurtcircuit și alte funcții de protecție, care pot proteja în mod cuprinzător siguranța circuitelor și echipamentelor.

Ușor de instalat și întreținut: RCCB -uri electromagnetice adoptă de obicei design modular, structură compactă, ușor de instalat și ușor de efectuat întreținerea și inspecția de rutină.

Principiul funcționării

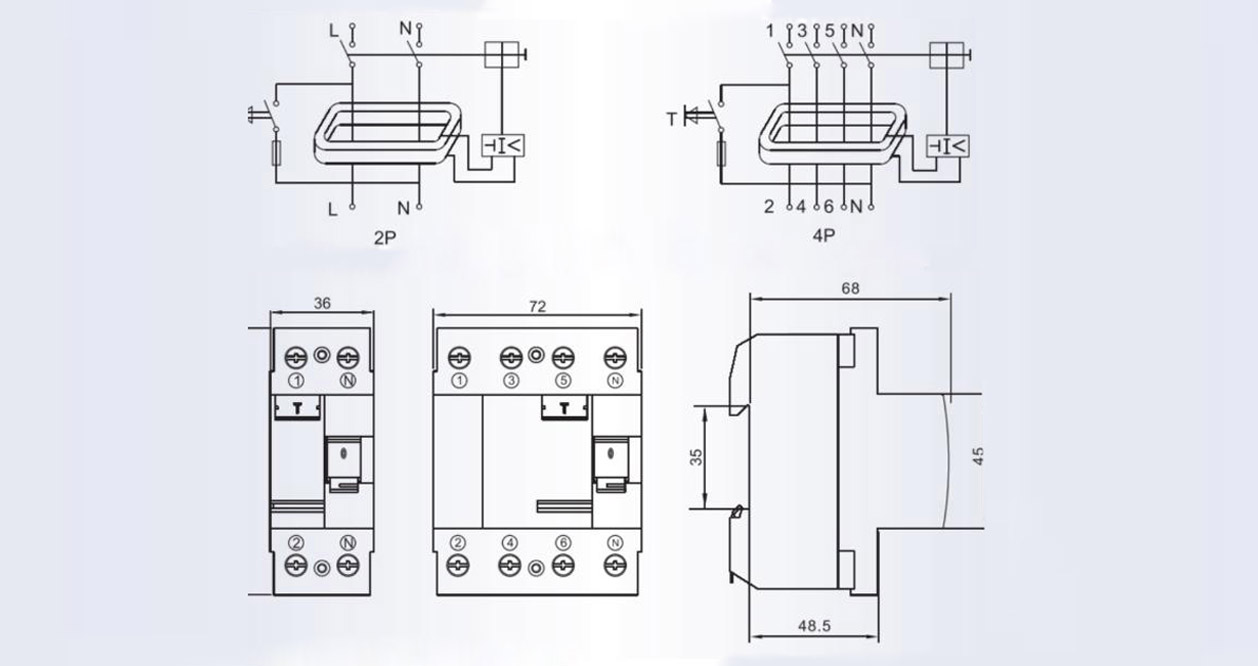

Principiul de funcționare al RCCB electromagnetic se bazează pe legea lui Kirchhoff, care afirmă că curentul de intrare este întotdeauna egal cu curentul de ieșire (în cazul ideal). Când există o scurgere sau o defecțiune a pământului în circuit, o parte a curentului curge direct pe Pământ ocolind sarcina, creând un curent rezidual. În acest moment, transformatorul detectează acest curent dezechilibrat și generează un flux magnetic corespunzător. După ce fluxul magnetic este procesat de circuitul electronic, acesta va declanșa acțiunea mecanismului de dezbrăcare, astfel încât întreruptorul de circuit va tăia rapid circuitul.

Scenarii de aplicație

RCCB -uri electromagnetice sunt utilizate pe scară largă într -o varietate de situații în care este necesară protecție electrică, inclusiv, dar fără a se limita la:

Clădiri rezidențiale și comerciale: utilizate pentru a proteja echipamentele electrice și siguranța personală, prevenind accidentele de șoc electric și incendiile electrice.

Linii de producție industrială: utilizate pentru protejarea echipamentelor electrice, cum ar fi motoarele, transformatoarele și alte echipamente electrice de la funcționarea normală, prevenirea deteriorării echipamentelor și a timpului de oprire din cauza scurgerilor și a supraîncărcării.

Facilități publice: cum ar fi spitale, școli, biblioteci și alte locuri, utilizate pentru a asigura funcționarea în siguranță a echipamentelor electrice și utilizarea în siguranță a energiei electrice de către personal.
