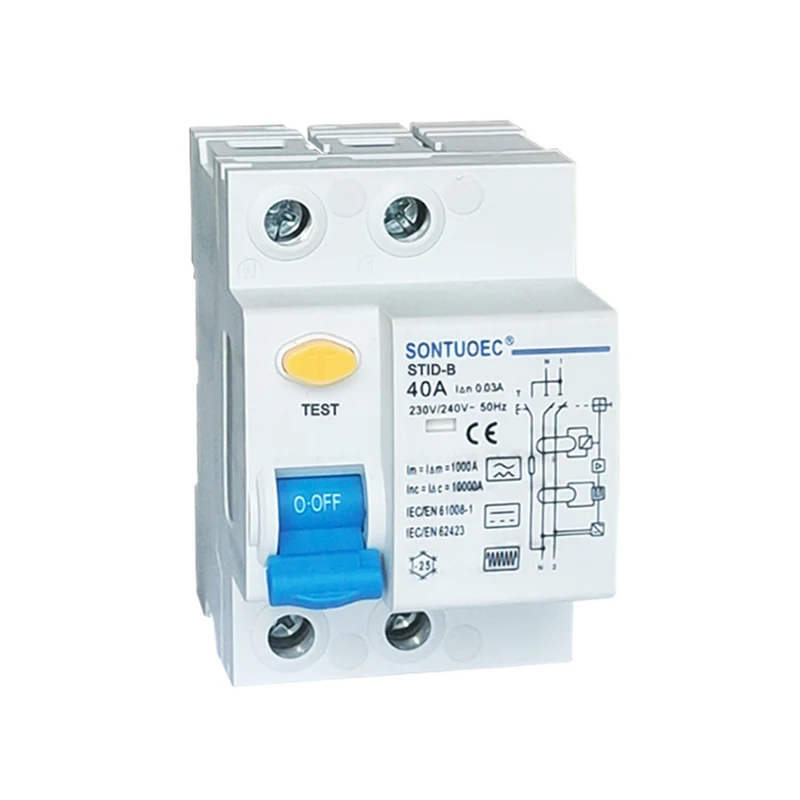

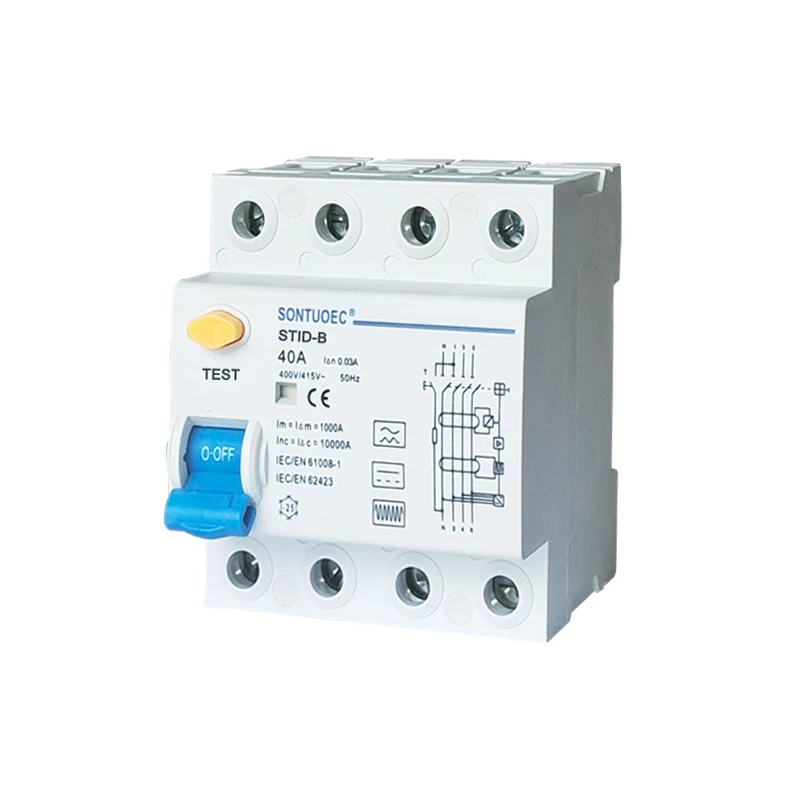

RCCB B Model Breaker Rezidual Curent

RCCB B Model Break Circuit Circuit Protejează în caz de curent de defecțiune concurent pe rețelele trei faze. De obicei, este utilizat în domeniul stației de reîncărcare, aparatului medical și instrumente, controlere și unități de viteză variabilă, sarcini de bătut și invertoare (DC) ... STID-B care se conformează cu IEC/EN61008-1 și IEC/EN62423 Standard.

Model:STID-B

Trimite o anchetă

Descriere produs

Electric Caracteristică	Standard		IEC/EN62423 și IEC/EN61008-1
	Tip (forma de undă a scurgerii pământului sesizate)		B
	Curent evaluat în	A	25,40,63
	Poli	P	1p+n, 3p+n
	Tensiune evaluată ue	V	IP+N: 230/240V; 3P+N: 400/415V
	Sensibilitate evaluată i n	A	0,03,0,1,0,3
	UI de tensiune de izolare	V	500
	Realizare reziduală evaluată și	A	500 (în = 25a/40a)
	capacitate de rupere i m	A	630 (în = 63a)
	Curent de scurtcircuit i c	A	10000
	Fuse SCPD	A	10000
	Timpul de pauză sub i n	s	≤0.1
	Frecvență nominală	Hz	50
	Impuls evaluat tensiune (1,2/5.0) UIMP	V	4000
Mecanicai Caracteristici	Tensiune de testare dielectrică la ind. Fred. pentru 1 min	kv	2.5
	Gradul de poluare		2
	Viață electrică		2000
	Mechanicai Iife		10000
	Indicator de curent de eroare		Da
	Grad de protecție		IP20
	Temperatura ambiantă (cu media zilnică 35)	ºC	-40 ~+55ºC
	Temperatura de depozitare	ºC	-40 ~+70ºC

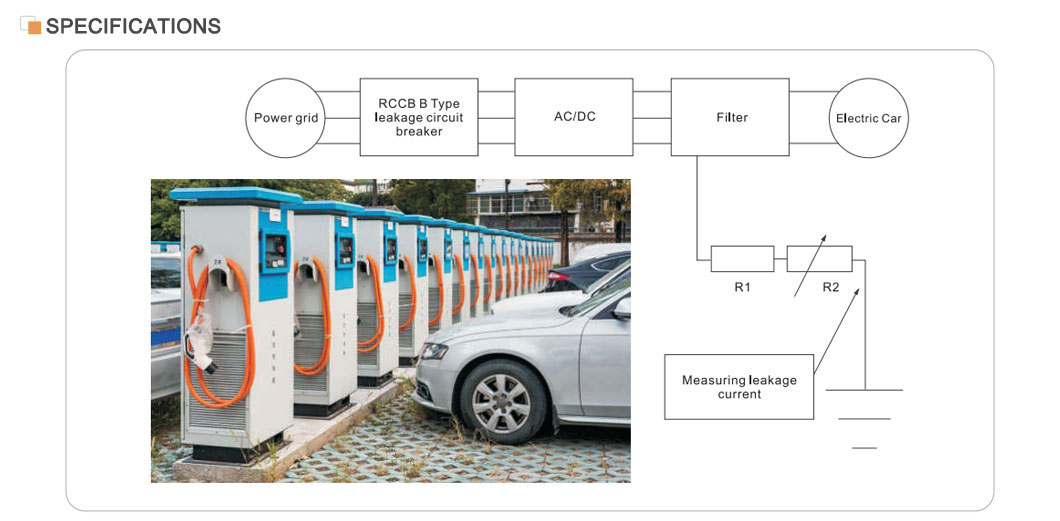

Modelul STID-B RCCB B Breatorul de circuit rezidual este adecvat pentru tipul A și este, de asemenea, potrivit pentru netezirea curenților reziduali DC, curenții reziduali DC care pot apărea din circuitele redresante și curenții reziduali de înaltă frecvență AC. Oferă protecție în caz de curenți de defecțiune continuă în rețelele trifazate. STID-B este utilizat în mod obișnuit în domeniile stațiilor de încărcare, echipamente medicale și instrumente, controlere și unități de viteză variabilă, încărcătoare de baterii și invertoare (DC). STID-B respectă standardele IEC/EN61008 și IEC/EN62423.

Caracteristici principale

Curent nominal: 40A, potrivit pentru sisteme electrice curente mai mari.

Protecția la scurgeri: cu sensibilitate și precizie ridicată, poate detecta curentul de scurgere și poate reduce sursa de alimentare într -un timp foarte scurt.

Performanță de siguranță: se conformează standardelor internaționale precum IEC/EN61008.1 și GB16916.1, asigurând siguranța și fiabilitatea produsului.

Domeniul de aplicare: utilizat pe scară largă în clădiri industriale, comerciale, înalte și civile pentru a oferi o protecție cuprinzătoare pentru sistemul electric.

Principiul funcționării

Breatorul de circuite cu curent rezidual RCCB B se bazează pe transformatorul curent al secvenței zero. Fiecare fază de conducere trece printr -un transformator de curent de secvență zero, a cărui parte secundară este conectată la un detent electromagnetic. În condiții normale, suma vectorială a curenților de fază prin transformatorul de curent al secvenței zero este zero, astfel încât fluxul prin transformator este zero, tensiunea de ieșire secundară este de asemenea zero, iar întrerupătorul nu va funcționa. Cu toate acestea, odată ce curentul de scurgere crește și determină tensiunea de ieșire secundară să crească la un anumit nivel, eliberarea electromagnetică se activează, determinând mecanismul de funcționare pentru a acționa și deconecta contactele conectate la alimentarea cu energie electrică, realizând astfel protecția la scurgeri.

Selecție și instalare

Selecție: La selectarea unui RCCB, ar trebui luate în considerare parametri precum tensiunea nominală, curentul nominal, curentul de acțiune de scurgere și timpul de acțiune al sistemului electric. De asemenea, este necesar să selectați un RCCB adecvat în funcție de tipul de protecție necesar (de exemplu, protecție directă de contact sau protecție indirectă de contact).

Instalare: RCCB trebuie instalat la capătul primit al sistemului electric sau pe o linie de ramură pentru a asigura o protecție completă a întregului sistem electric sau a unei linii de ramură specifice. În timpul instalării, standardele și codurile relevante ar trebui să fie observate strict pentru a asigura conectarea corectă și funcționarea fiabilă a RCCB.
