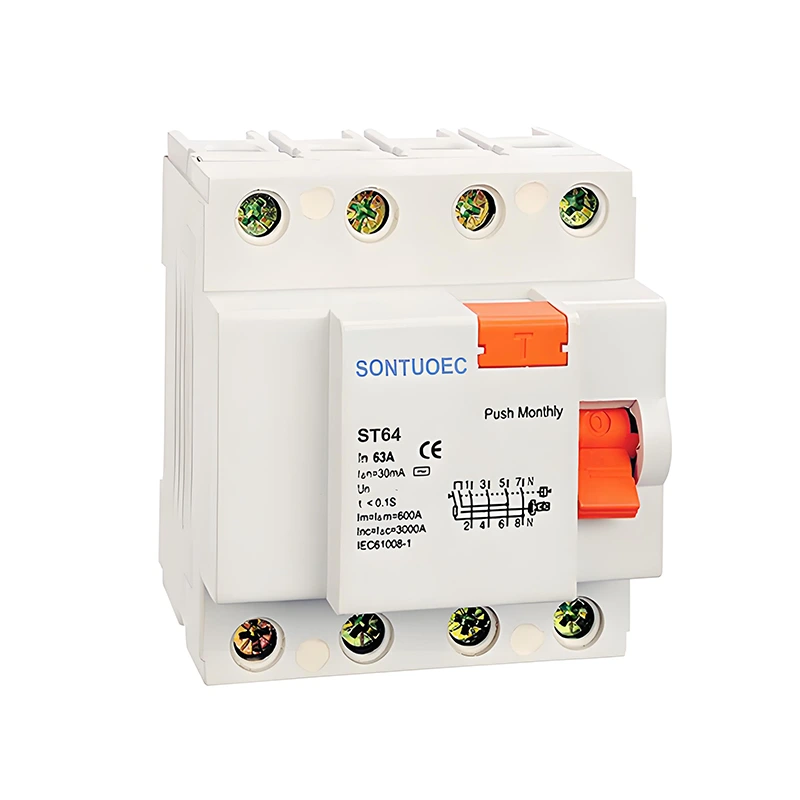

4p 63a /30mA curent rezidual întrerupător de circuit

4p 63A /30mA Circuitul de curent rezidual rezidual este un întrerupător de circuit de curent rezidual cu patru poli (P), care are un curent nominal de 63A și un curent de acțiune rezidual (adică curent de acțiune de scurgere) de 30mA. RCCB este utilizat în principal pentru detectarea curenților reziduali într -un circuit și când acest curent depășește valoarea set, acțiunile de circuite și întreruperea circuitului înconjurător în circuitul circuitului circuit Incendii electrice.

Model:ST60

Trimite o anchetă

Descriere produs

STANDARD:	IEC 61008-1
Model:	St60
Caracteristici curente reziduale:	Și, și
Polul nr.:	2p, 4p
Curent evaluat:	16a, 25a, 32a, 40a, 63a;
Tensiune nominală:	230/400V AC
Frecvență nominală:	50/60Hz
Curentul de funcționare rezidual evaluat IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Curentul non-operator rezidual I ΔNO:	≤0.5iΔn
Curent de scurtcircuit condiționat condiționat INC: INC:	6000a
Scurtcircuit rezidual condiționat condiționat actual IΔC:	6000a
Durata declanșării:	Declanșare instantanee sau 0.1sec
Interval de curent de declanșare reziduală:	0,5iΔN ~ IΔN
Rezistență electromecanică:	4000 de cicluri
Cuplu de fixare:	2.0Nm
Terminal de conexiune:	Șurub terminalul bornei cu clemă cu clemă
Instalare:	Montare a șinei din 35 mm

Principiul funcționării

Principiul de lucru al întrerupătorului de curent rezidual 4p 63A /30mA se bazează pe principiul inducției electromagnetice. Când curentul rezidual din circuit depășește valoarea setată, va fi generat un flux magnetic proporțional cu curentul rezidual, iar acest flux va conduce mecanismul de eliberare pentru a acționa, ceea ce face ca întrerupătorul să taie circuitul rapid. În același timp, RCCB are, de asemenea, o funcție de protecție la suprasarcină și scurtcircuit, atunci când curentul din circuit depășește valoarea nominală, declanșează, de asemenea, acțiunea mecanismului de stripping.

Caracteristici principale

Proiectare cu patru poli: 4p înseamnă că întrerupătorul are patru terminale, de obicei utilizate în circuite trifazate cu patru fire sau monofazate cu trei fire, capabile să taie toate curenții de fază și zero (sau neutru) în același timp.

Curent cu nominalizare ridicată: curentul evaluat 63A face ca întreruptorul să poată transporta sarcini mai mari, potrivit pentru protecția echipamentelor electrice de mare putere.

Detectarea sensibilă a scurgerilor: Setarea curentului de acțiune reziduală de 30mA este foarte scăzută, ceea ce poate detecta rapid scurgeri minuscule în circuit și să taie circuitul la timp pentru a asigura siguranța personalului și a echipamentelor.

Sigur și fiabil: RCCB adoptă mecanism de eliberare avansată și materiale de contact cu proprietăți electrice și mecanice excelente, care pot asigura tăierea în timp util a circuitului în caz de defecțiuni, cum ar fi suprasarcină, scurtcircuit și scurgeri pentru a preveni accidentele.

Scenariu de aplicație

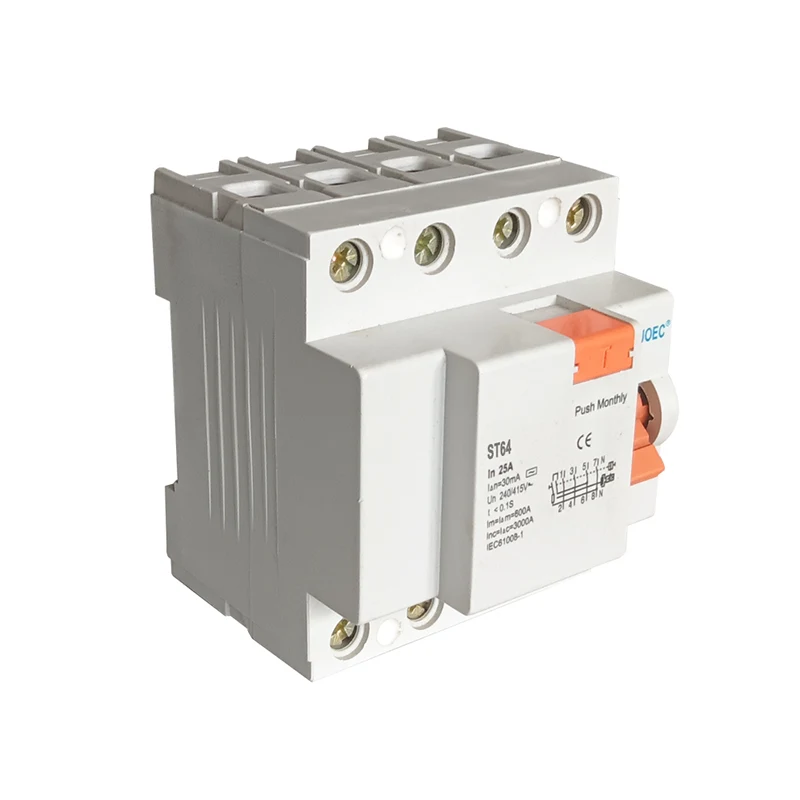

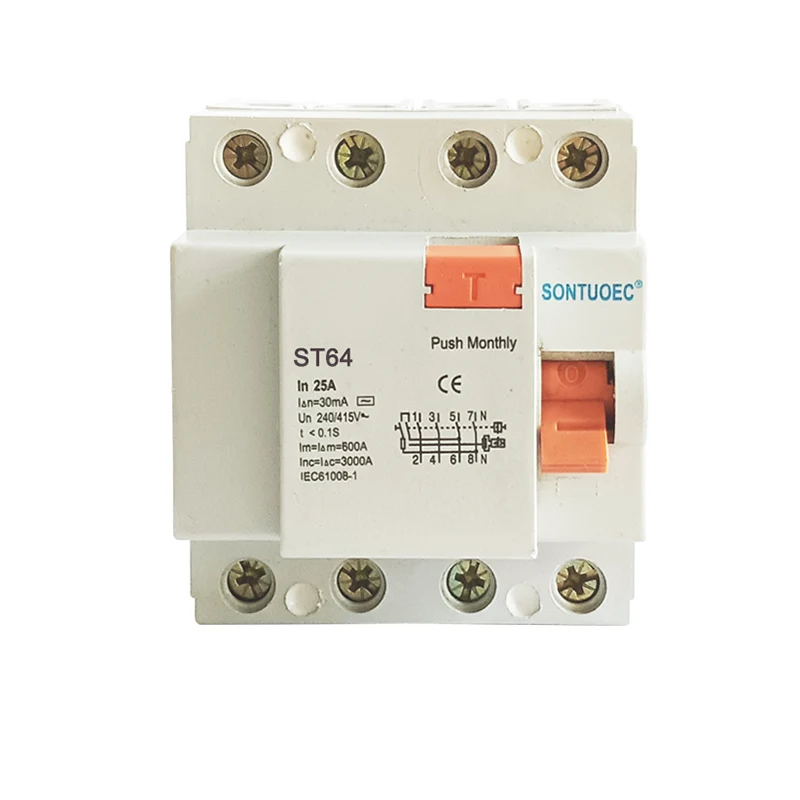

4p 25A/30mA RCCB este utilizat pe scară largă într -o varietate de situații care necesită protecție electrică, cum ar fi:

Clădiri rezidențiale și comerciale: utilizate pentru a proteja echipamentele electrice și siguranța personală, prevenind accidentele de șoc electric și incendiile electrice.

Linii de producție industrială: utilizate pentru a proteja echipamentele electrice, cum ar fi motoarele, transformatoarele și alte echipamente electrice de la funcționarea normală, prevenirea deteriorării echipamentelor și oprirea din cauza scurgerilor, supraîncărcării și a altor motive.

Facilități publice: cum ar fi spitale, școli, biblioteci și alte locuri, utilizate pentru a asigura funcționarea în siguranță a echipamentelor electrice și utilizarea în siguranță a energiei electrice de către personal.
