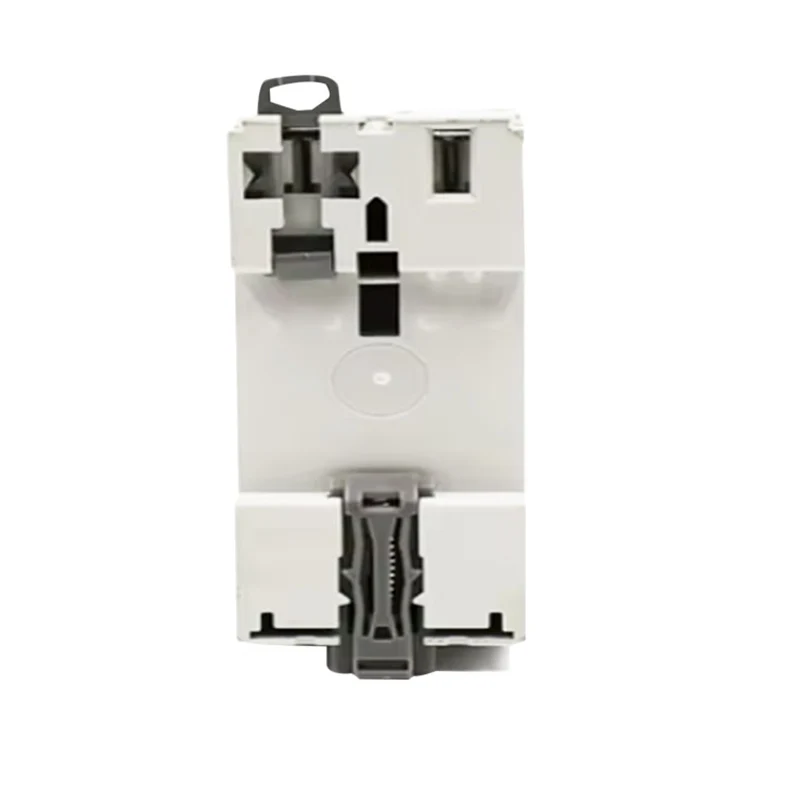

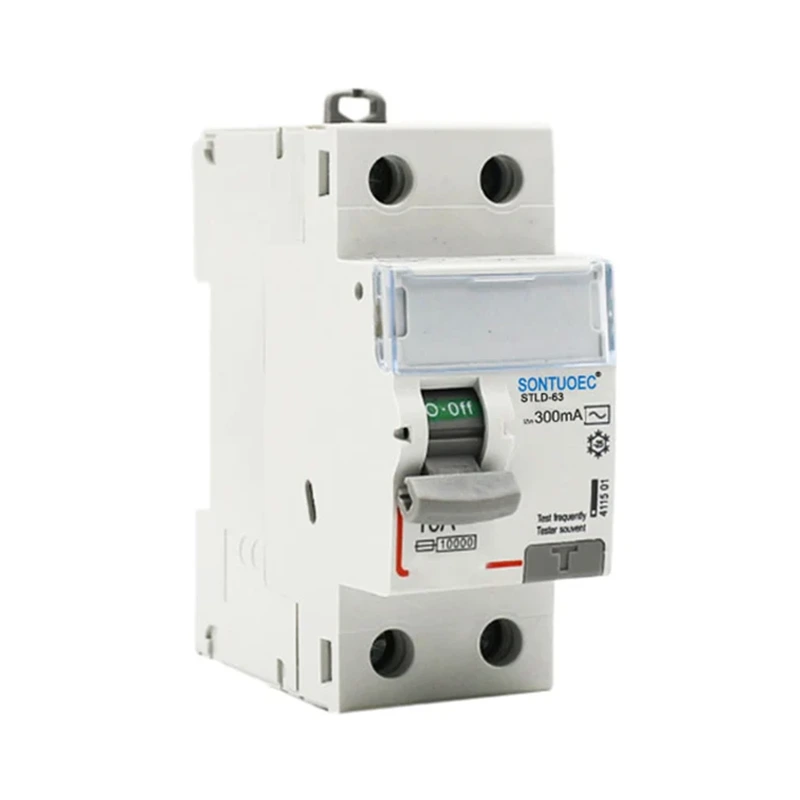

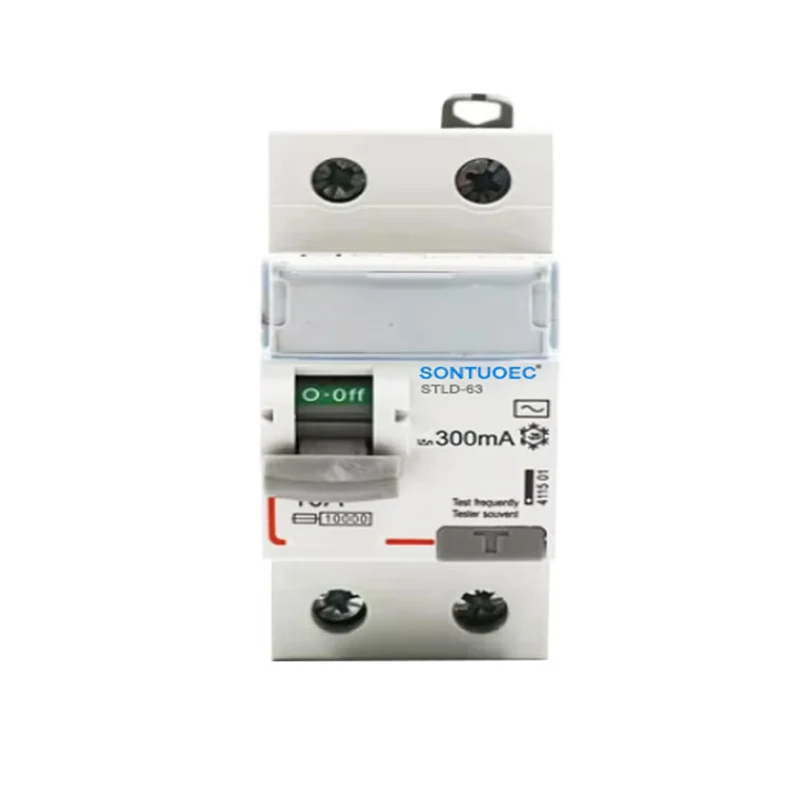

2p 63a/30mm Tip RCD AC

Principiul de funcționare al tipului AC RCD 2P 63A/30mA se bazează pe transformatorul de curent rezidual. Când apare un curent dezechilibrat (adică scurgeri) într -un sistem electric, transformatorul de curent rezidual detectează acest curent dezechilibrat și generează un flux magnetic proporțional cu curentul de scurgere. Acest flux magnetic declanșează mecanismul de eliberare intern al RCD, determinând RCD să taie rapid sursa de alimentare.

Trimite o anchetă

Descriere produs

Model:	Tip electromagnetic; Tip electronic
STANDARD	IEC 61008-1
Caracteristici curente reziduale:	Și, și

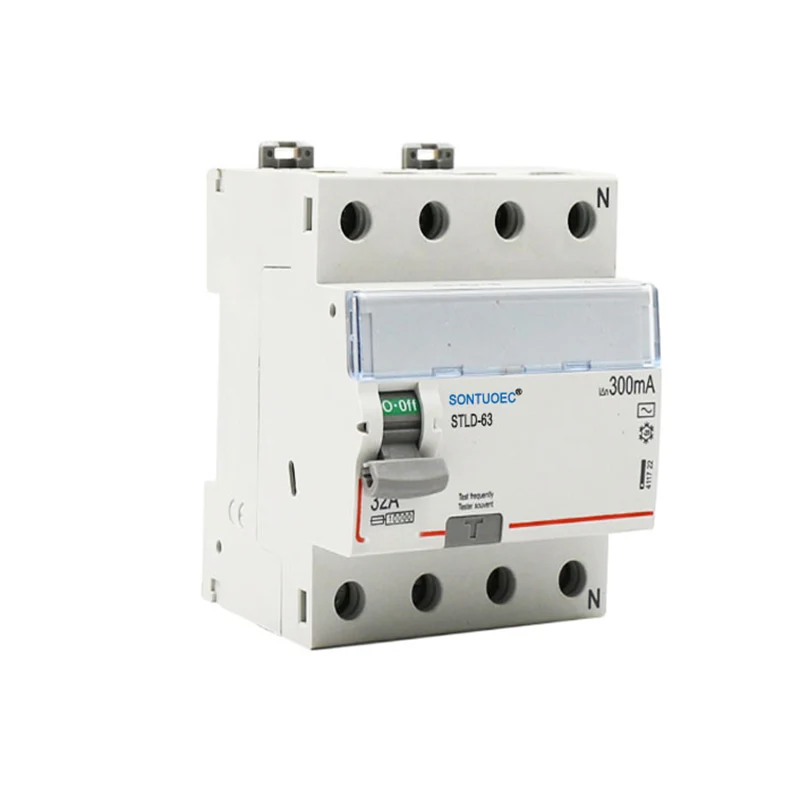

Polul nr.:	2p, 4p
Curent evaluat:	16a, 25a, 32a, 40a, 63a;
Tensiune nominală:	230/400V AC
Frecvență nominală:	50/60Hz
Curentul de funcționare rezidual evaluat IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Curentul non-operator rezidual I ΔNO:	≤0.5iΔn
Curent de scurtcircuit condiționat condiționat INC: INC:	6000a
Scurtcircuit rezidual condiționat condiționat actual IΔC:	6000a
Durata declanșării:	Declanșare instantanee sau 0.1sec
Interval de curent de declanșare reziduală:	0,5iΔN ~ IΔN
Rezistență electromecanică:	4000 de cicluri
Cuplu de fixare:	2.0Nm
Terminal de conexiune:	Șurub terminalul bornei cu clemă cu clemă
Instalare:	Montare a șinei din 35 mm

Conceptul de bază

 2p: indică faptul că acest RCD (dispozitiv cu curent rezidual) este un comutator bipolar, adică poate controla în același timp dezactivarea a două linii. Acest design este de obicei utilizat în cazul în care liniile de fază și zero trebuie să fie tăiate în același timp pentru a se asigura că circuitul poate fi întrerupt complet în caz de scurgere sau defecțiune, prevenind accidente de siguranță, cum ar fi electrocutare sau incendii electrice.

 63a: indică faptul că RCD este evaluat la 63 amperi. Curentul nominal este valoarea maximă de curent pe care RCD o poate transporta continuu fără a provoca supraîncălzire sau deteriorare. În aplicații practice, curentul nominal corespunzător trebuie selectat în funcție de încărcarea sistemului electric.

 30mA: indică faptul că curentul de acțiune de scurgere a acestui RCD este de 30 mA. Curentul de acțiune de scurgere este valoarea curentă minimă la care RCD detectează curentul de scurgere și declanșează o acțiune. Când curentul de scurgere din sistemul electric depășește această valoare, RCD va tăia rapid sursa de alimentare pentru a proteja siguranța personală și pentru a preveni accidente precum incendii electrice.

 RCD: Dispozitivul de curent rezidual este un dispozitiv de siguranță electrică utilizat pentru a detecta curentul rezidual (adică curentul de scurgere) într -un sistem electric și pentru a tăia sursa de alimentare. Este utilizat pe scară largă în diferite sisteme electrice de joasă tensiune pentru a oferi o protecție cuprinzătoare pentru echipamentele electrice și personal.

 Tipul AC: indică faptul că acest RCD este potrivit pentru sistemele de curent alternativ (AC). Curentul alternativ (AC) este un mod comun de transmitere a energiei electrice și se caracterizează prin modificări periodice ale direcției de tensiune și curent în comparație cu curentul direct (DC). Prin urmare, atunci când selectați un RCD, modelul corespunzător trebuie ales pe baza tipului de sistem electric (AC sau DC).

1. Furnizați protecția împotriva defectelor/scurgerii pământului și funcția de izolare

2. Capacitatea de rezistare a curentului de scurtcircuit

3. Aplicabil la Terminal și Pin/Tipul de furculiță Conexiune Busbar

4. Echipat cu terminale de conectare protejate cu degetele

5. Deconectați automat circuitul când apare curentul de defecțiune/scurgere și depășește sensibilitatea nominală

6. Dependentă de sursă de alimentare și tensiune a liniei și lipsită de interferențe externe, fluctuația tensiunii. ---------- Sârmă de conectare la dimensiuni mari (cablu de conectare de 35 mm)

2P 63A/30mA RCD AC Type
