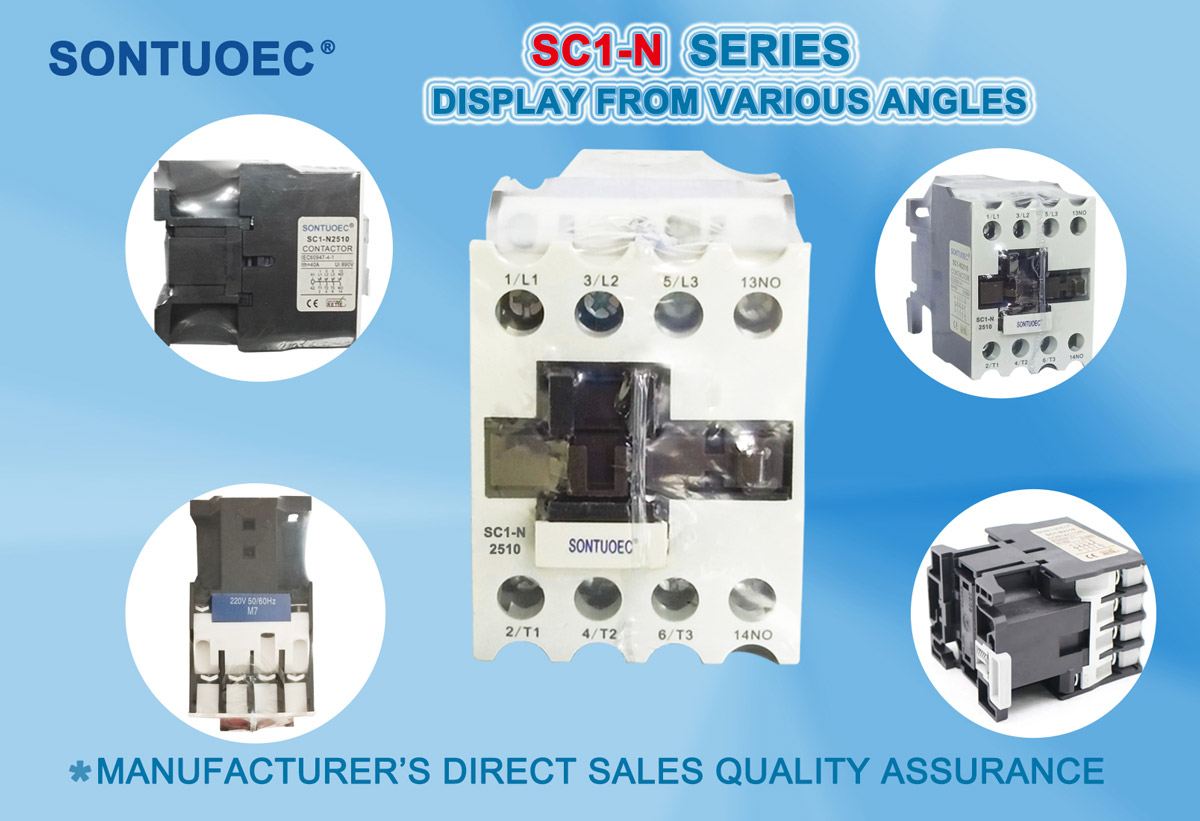

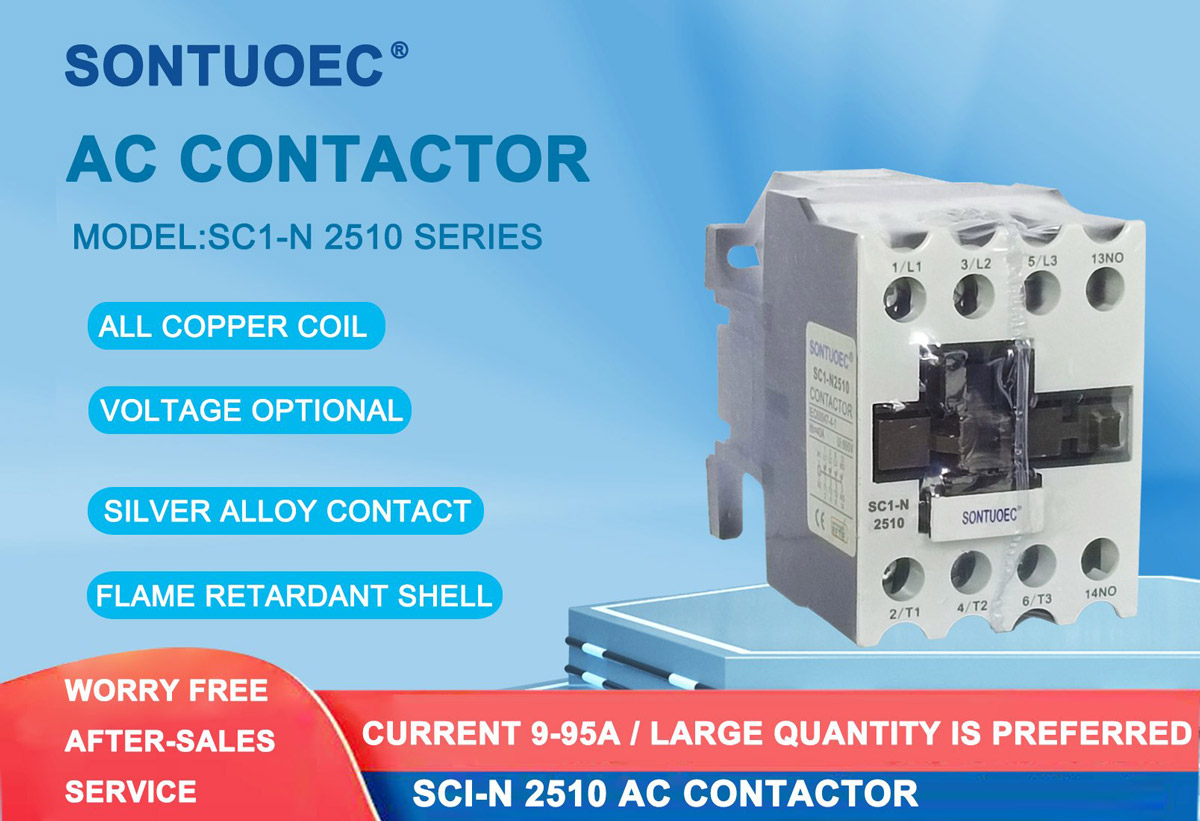

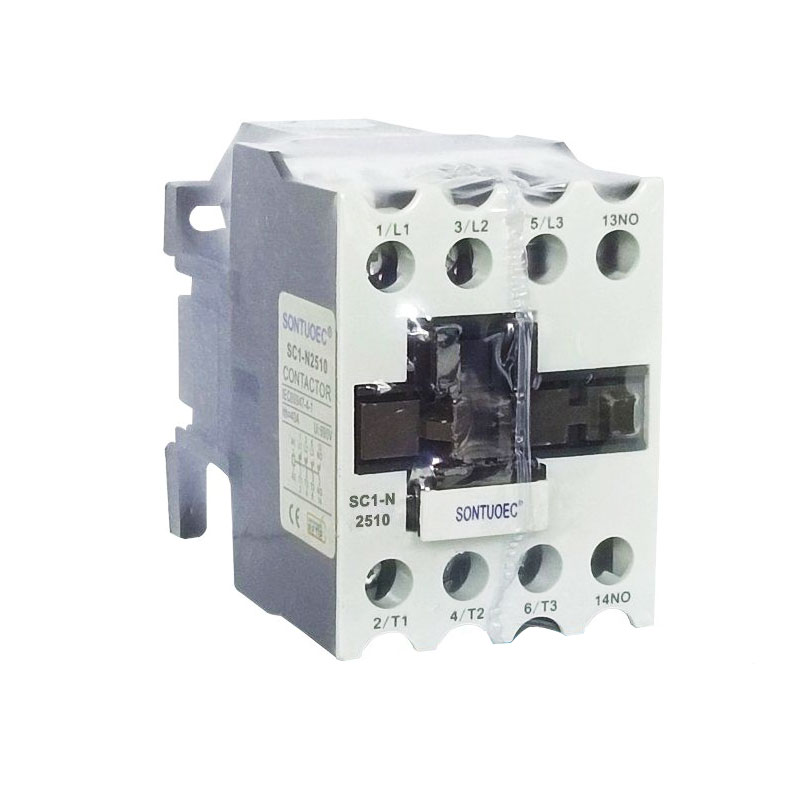

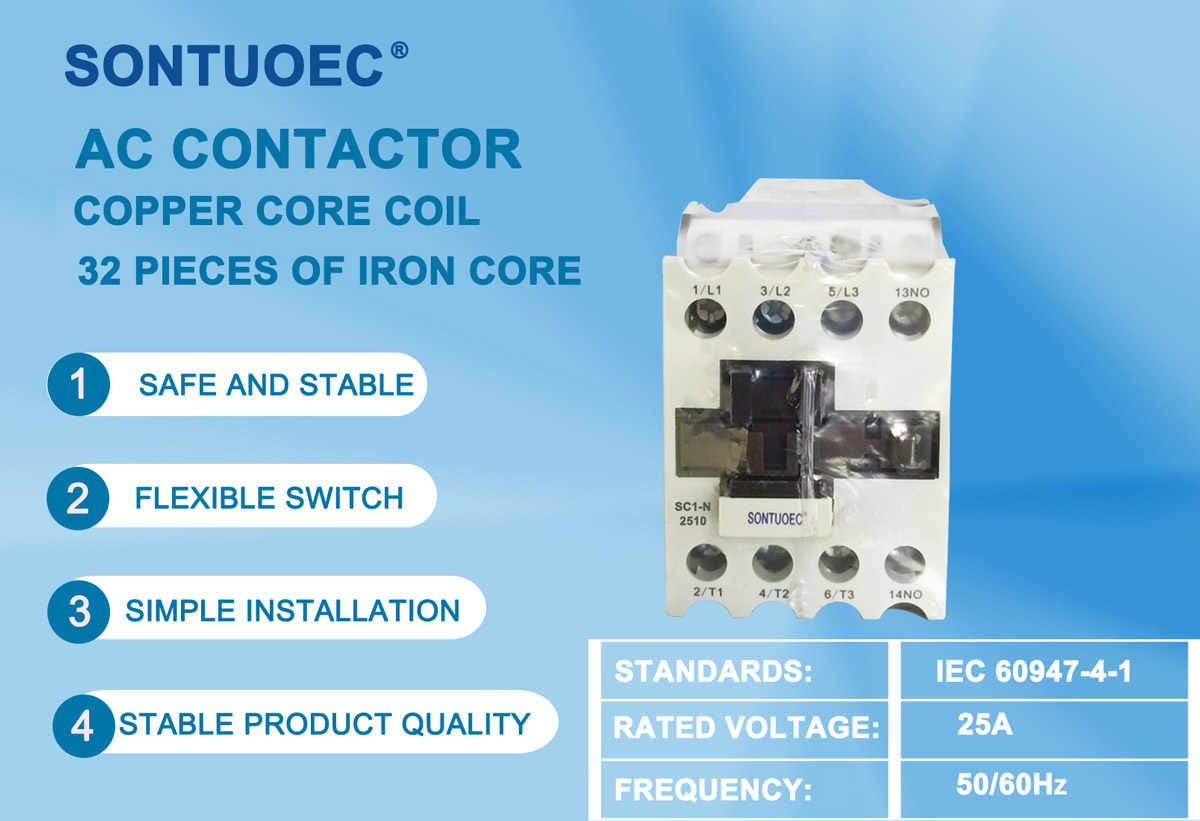

Contactor de 3 pole AC

Contactorul de 3 pol este un contactor de curent alternativ cu trei contacte independente (sau poli), fiecare dintre acestea controlează o fază a unui sistem de alimentare trifazat. Funcția sa principală este de a controla de la distanță pornirea, oprirea și inversarea motoarelor trifazate sau a altor sarcini trifazate. Controlul acestor trei contacte ON și OFF, poate realiza conexiunea și deconectarea circuitului trifazat, controlând astfel starea de lucru a sarcinii electrice.

Trimite o anchetă

Descriere produs

Model	Capacitatea de 2 faze sqirlel-								Curent de încălzire nominal 1 (a)
	Putere nominală (kw)				Curent de operare evaluat (a)
	220V-240V	380-440V	550V	660V	220-240V	380V-440V	550V	660V
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Structura și principiul de lucru

Structura:

Sistem electromagnetic: include componente precum bobine, nuclee etc., care sunt utilizate pentru a genera flux magnetic pentru a conduce deschiderea și închiderea sistemului de contact.

Sistem de contact: inclusiv contactul principal și contactul auxiliar. Contactul principal este utilizat pentru a transporta curent ridicat, iar contactul auxiliar este utilizat pentru a realiza transmisia și feedback -ul semnalelor de control.

Dispozitiv de stingere a arcului: utilizat pentru stingerea arcului generat atunci când contactul este deconectat pentru a proteja contactul de deteriorare.

Shell: utilizat pentru a proteja componentele interne de mediul extern.

Principiul de lucru:

Când bobina este alimentată, miezul de fier generează magnetism și atrage sistemul de contact pentru a se închide, ceea ce face ca circuitul trifazat să fie deschis.

Când bobina este dezactivată, miezul de fier își pierde magnetismul și sistemul de contact se separă sub acțiunea arcului pentru a deconecta circuitul trifazat.

În al treilea rând, aplicația și selecția

Aplicații:

Contactorul de 3 pole este utilizat pe scară largă în automatizarea industrială, sistemul de alimentare și automatizarea clădirilor.

Poate fi utilizat pentru a controla operațiuni, cum ar fi pornirea, oprirea și inversarea motoarelor trifazate.

De asemenea, poate fi utilizat pentru a realiza telecomanda și protecția sistemului de alimentare.

Selecţie:

Atunci când selectați un contactor de 3 poli, ar trebui luați în considerare factori precum tensiunea nominală, curentul nominal și tipul de încărcare al sistemului de alimentare.

Evaluarea curentă ar trebui să fie mai mare sau egală cu curentul maxim de funcționare al sarcinii.

Evaluarea tensiunii trebuie adaptată la nivelul de tensiune al sistemului de alimentare.
