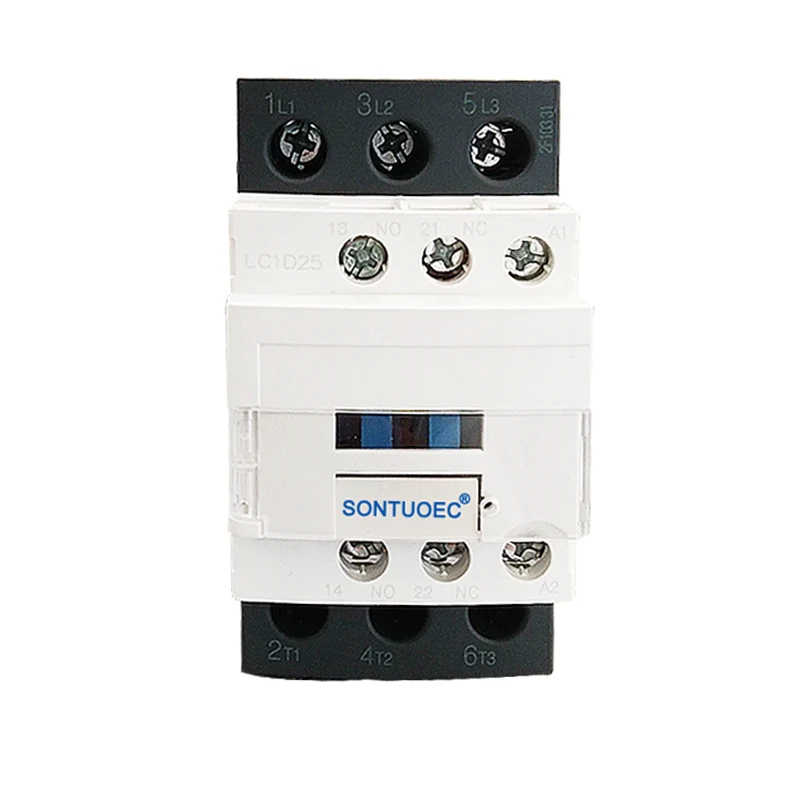

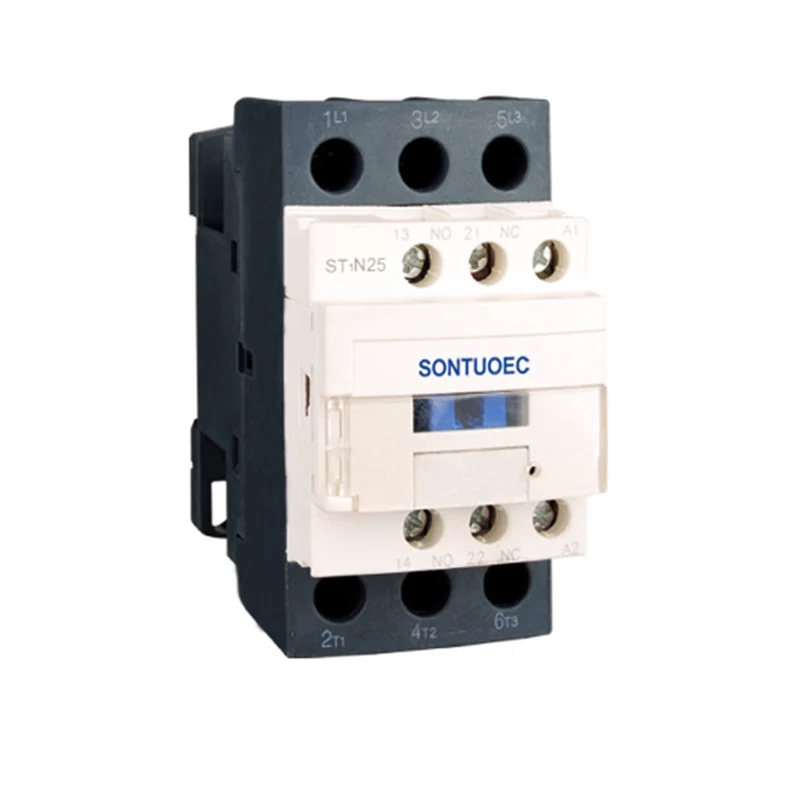

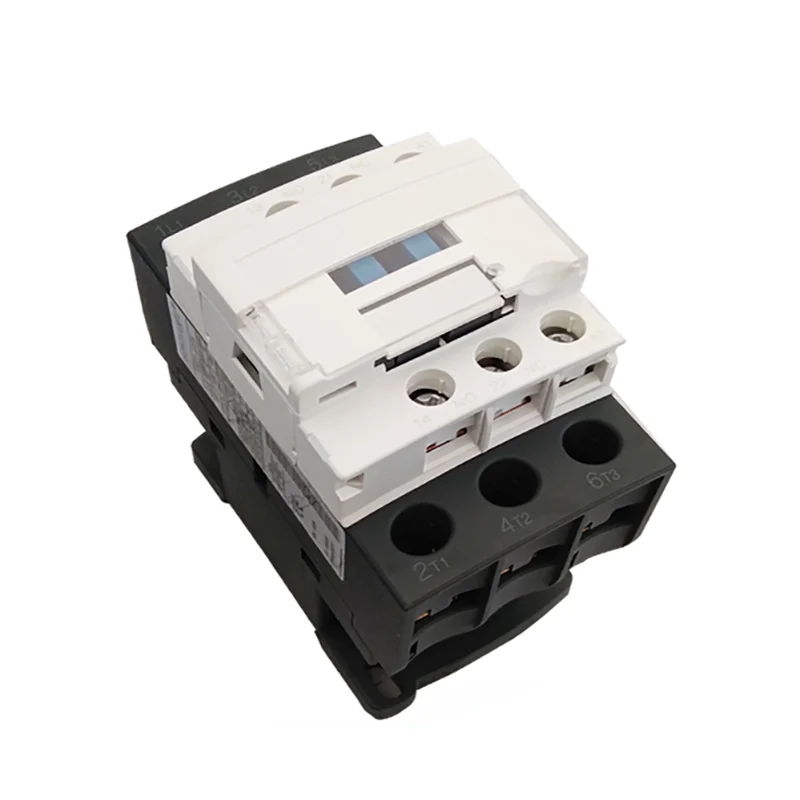

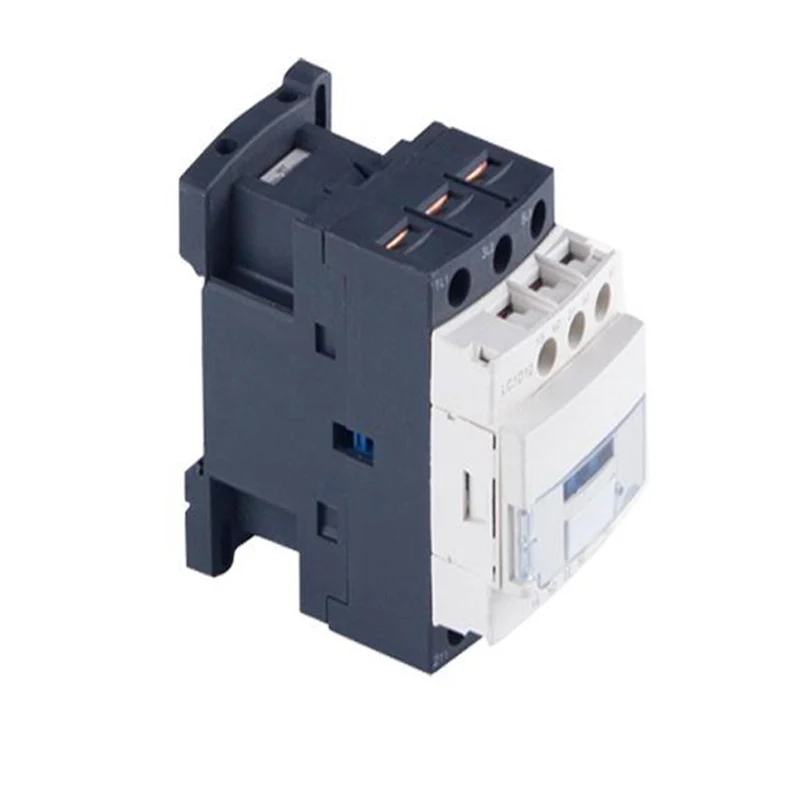

Contactorul CJX2 3P 25A AC este potrivit pentru conectarea și ruperea circuitelor pe distanțe lungi, precum și pentru pornirea și controlul frecvent al motoarelor AC. În plus, poate fi utilizat cu relee termice adecvate pentru a forma startere electromagnetice pentru a proteja circuitele acolo unde pot apărea supraîncărcări operaționale.
Tip |
ST1N-09 |
ST1N-12 |
ST1N-18 |
ST1N-25 |
ST1N-32 |
ST1N-40 |
ST1N-50 |
ST1N-65 |
ST1N-80 |
ST1N-95 |
|
Curent de lucru evaluat (A) |
AC3 |
9 |
12 |
18 |
25 |
32 |
40 |
50 |
65 |
80 |
95 |
AC4 |
3.5 |
5 |
7.7 |
8.5 |
12 |
18.5 |
24 |
28 |
37 |
44 |
|
Evaluări standard de putere de 3 faze Motors 50/60Hz Incategory AC-3 |
220/230V |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
25 |
380/400V |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
|
415V |
4 |
5.5 |
9 |
11 |
15 |
22 |
25 |
37 |
45 |
45 |
|
500V |
5.5 |
7.5 |
10 |
15 |
18.5 |
22 |
30 |
37 |
55 |
55 |
|
660/690V |
5.5 |
7.5 |
10 |
15 |
18.5 |
30 |
33 |
37 |
45 |
55 |
|
Curent de căldură nominal (A) |
20 |
20 |
32 |
40 |
50 |
60 |
80 |
80 |
125 |
125 |
|
Viață electrică |
AC3 (x104) |
100 |
100 |
100 |
100 |
80 |
80 |
60 |
60 |
60 |
60 |
AC4 (x104) |
20 |
20 |
20 |
20 |
20 |
15 |
15 |
15 |
10 |
10 |
|
Viață mecanică (x104) |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
800 |
800 |
600 |
600 |
|
Numărul contactelor |
3p+nr |
3p+nc+nr |
|||||||||
3P+NC |
Proiectare de protecție: Contactorul CJX2 3P 25A AC adoptă structura de protecție, care se caracterizează prin volum mic, greutate ușoară, consum redus de energie și viață lungă.
Structura de acțiune cu acțiune directă: Structura sa de acțiune este cu acțiune directă, iar contactele sunt dublu-breakpoint, ceea ce îmbunătățește fiabilitatea și siguranța contactului.
Grupul de contact auxiliar de tip Block: Grupul de contacte auxiliar, capul de întârziere a aerului, mecanismul mecanic de interblocare și alte componente pot fi adăugate în funcție de nevoile utilizatorului de a forma un contactor de întârziere în timp, contactor reversibil, starter-Star-Delta și alte produse din serie derivată.
Principalii parametri tehnici ai contactorului AC CJX2 (ST1N) includ: includ:
Tensiune nominală: inclusiv 36V, 110V, 127V, 220V, 380V și alte niveluri pentru a răspunde nevoilor diferitelor sisteme de putere.
Curent nominal: Conform diferitelor modele, curentul nominal variază de la 9a la 95A.
Tensiunea bobinei: tensiunea de bobină AC include 24V, 36V, 48V, 110V, 220V, 380V etc.
Durata de viață mecanică și electrică: Durata de viață mecanică poate fi de până la milioane de ori, iar durata de viață electrică este, de asemenea, relativ ridicată, ceea ce asigură funcționarea stabilă pe termen lung a contactorului.

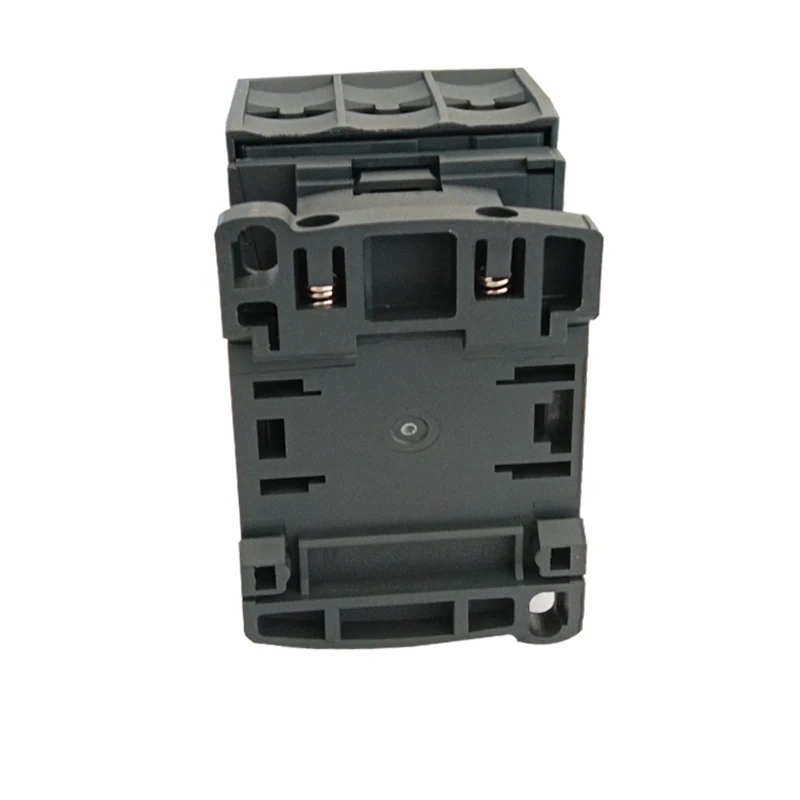

Instalare: Contactorii de tip AC CJX2 pot fi montate cu două șuruburi sau șine de ghidare de 35 mm (sau 75 mm), care este convenabil și rapid. Datele tehnice relevante ar trebui verificate înainte de instalare pentru a asigura respectarea condițiilor de instalare.
Întreținere: Toate părțile produsului trebuie verificate în mod regulat în timpul utilizării, necesitând ca piesele mobile să nu fie blocate și elementele de fixare nu sunt libere. Dacă există vreo deteriorare, ar trebui să fie înlocuită la timp pentru a asigura funcționarea normală a contactorului.
