Contactor de tip alternativ LC1-N

Contactorii de tip LC1-N sunt potrivite pentru utilizare în circuite cu AC 50Hz sau 60Hz, tensiuni de până la 660V (până la 690V pentru unele modele) și curenți de până la 95A. Este utilizat pentru conectarea și ruperea circuitelor pe distanțe lungi, precum și pentru pornirea și controlul motoarelor AC.

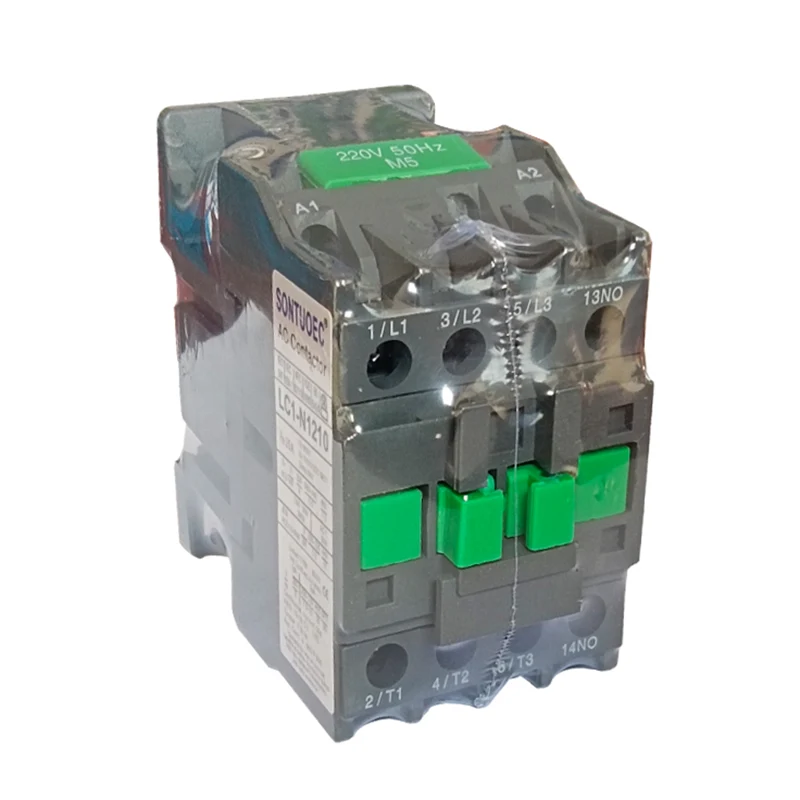

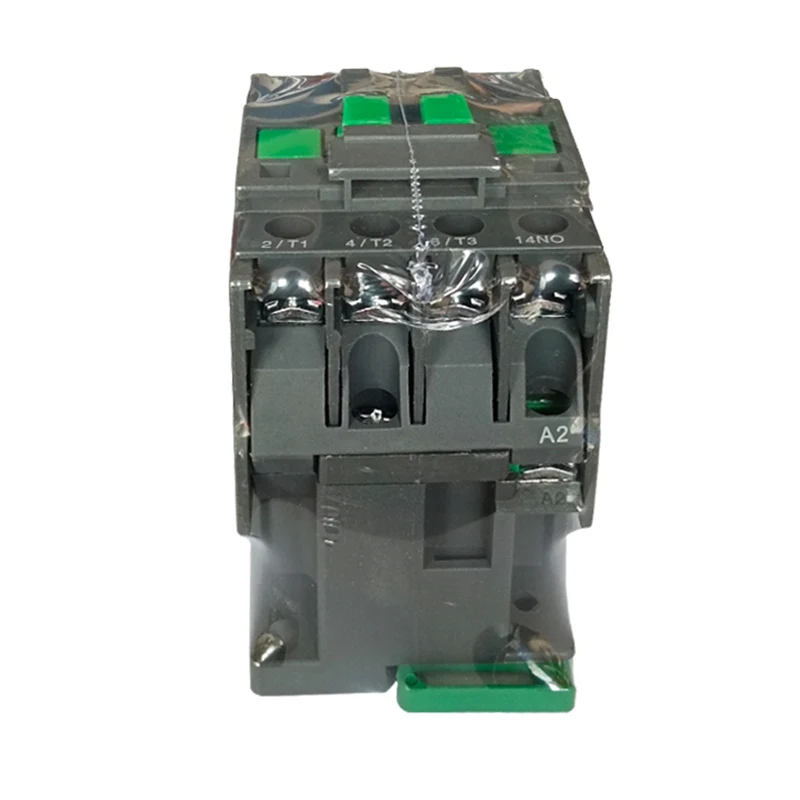

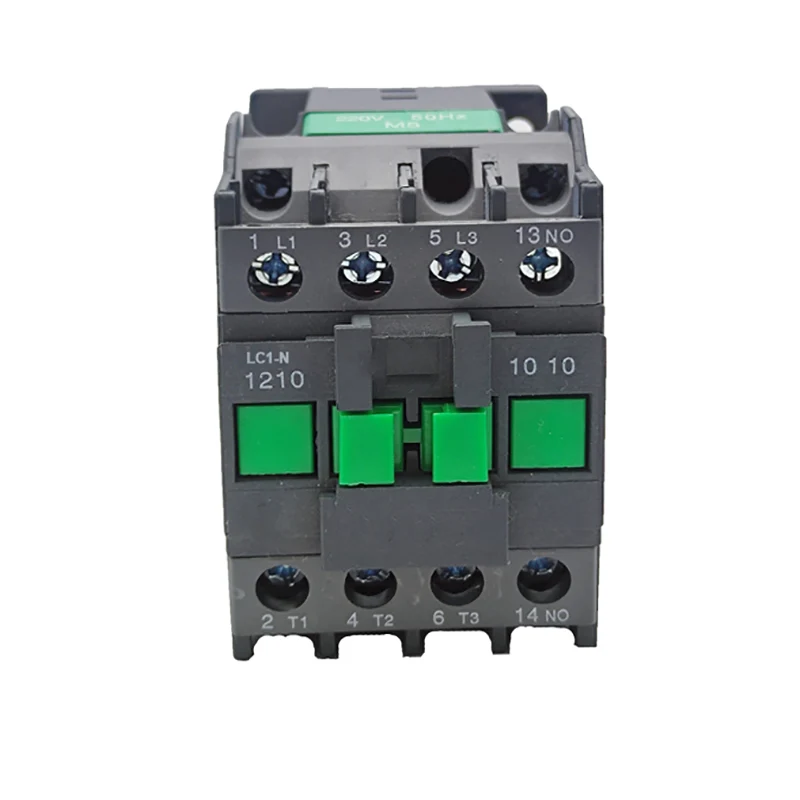

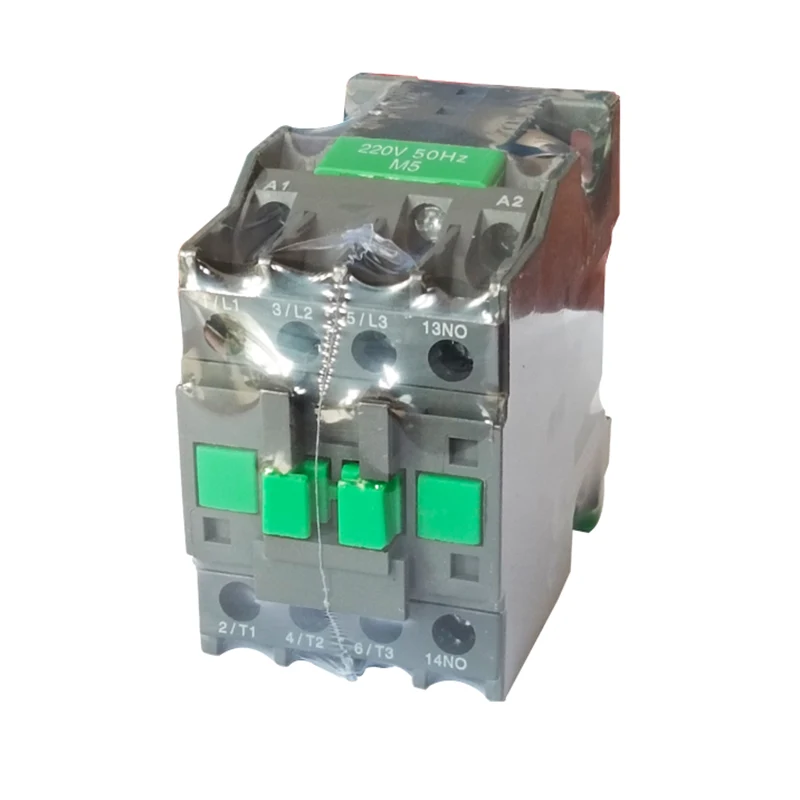

Model:LC1-N1210

Trimite o anchetă

Descriere produs

Tip		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Curent de lucru evaluat (A)	AC3	9	12	18	25	32	40	50	65	80	95
Curent de lucru evaluat (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Evaluări standard de putere de 3 faze Motors 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Curent de căldură nominal (A)		20	20	32	40	50	60	80	80	125	125
Viață electrică	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Viață electrică	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Viață mecanică (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Numărul contactelor	3p+nr					3p+nc+nr
Numărul contactelor	3P+NC					3p+nc+nr

Caracteristici structurale

Design modular: Contactorul de tip AC LC1-N adoptă un design modular cu o combinație completă de funcții, ceea ce este convenabil pentru utilizatori să aleagă și să se combine în funcție de nevoile lor.

Sistem electromagnetic: inclusiv bobină electromagnetică și miez de fier, care este o parte importantă a contactorului, bazându -se pe acesta pentru a conduce la închiderea și deconectarea contactelor.

Sistem de contact: inclusiv contactul principal și contactul auxiliar. Contactul principal este utilizat pentru conectarea și ruperea circuitului principal și pentru a controla curentul mai mare; Contactul auxiliar se află în circuitul de control pentru a îndeplini cerințele diferitelor metode de control.

Sistem de stingere a arcului: echipat cu un dispozitiv de stingere a arcului, în general, acoperirea arcului de argilă longitudinală semi-închisă, și echipat cu un circuit puternic de arc de suflare magnetică pentru a se asigura că contactele pentru a rupe circuitul generat de arc este în mod fiabil tăiat, reduc daunele arcului la contacte.

Principiul funcționării

Când circuitul de control este alimentat, bobina electromagnetică generează un câmp magnetic, care atrage miezul de fier pentru a conduce contactele să se închidă, conectând astfel circuitul principal al compresorului. Când circuitul de control este dezactivat, câmpul magnetic dispare, miezul de fier este resetat sub acțiunea arcului, contactul este deconectat, iar circuitul principal al compresorului este de asemenea deconectat.
