Contactor magnetic AC

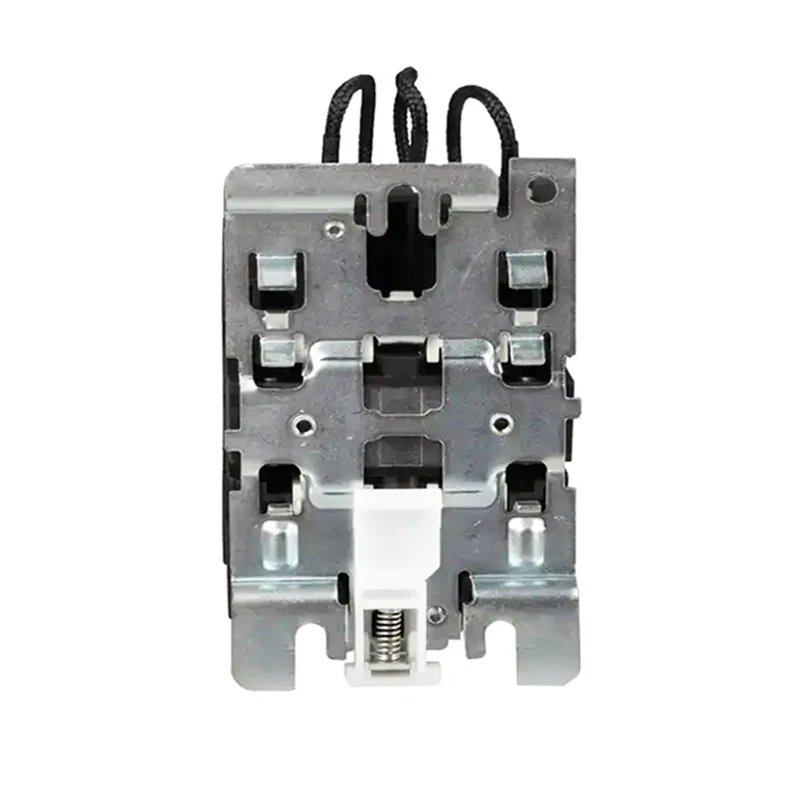

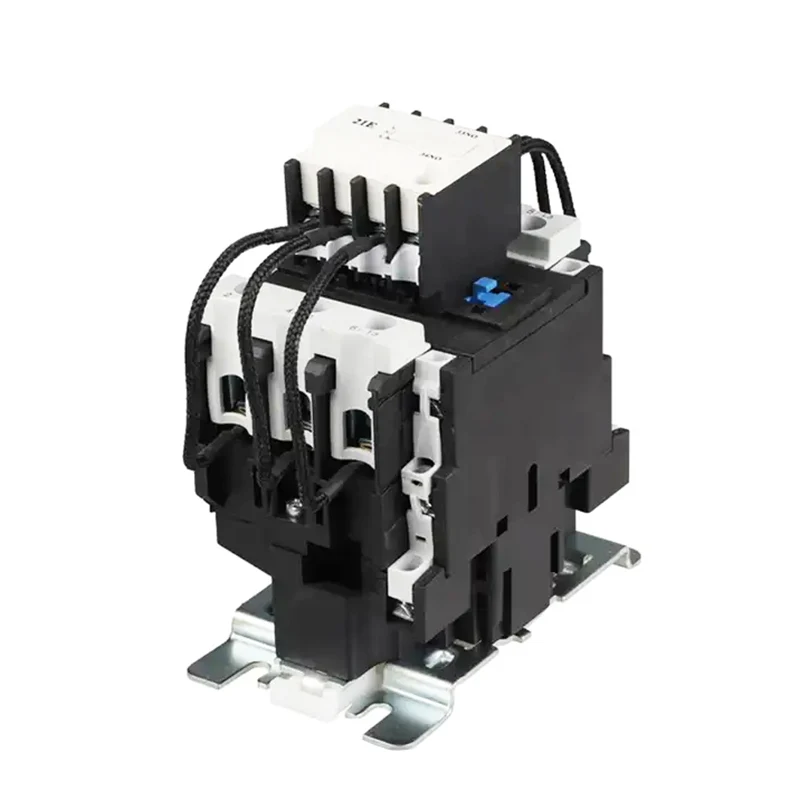

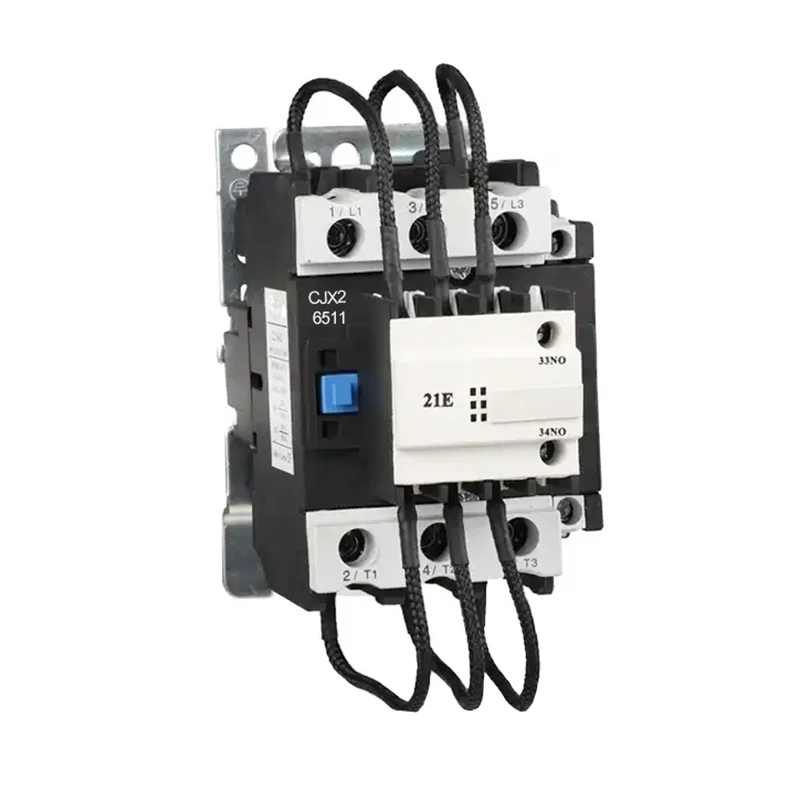

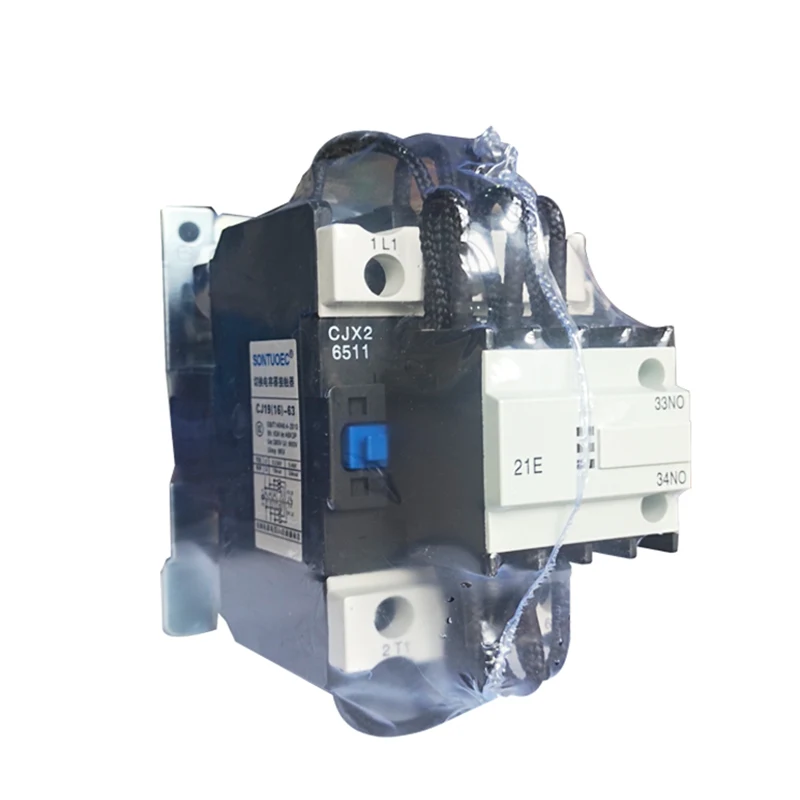

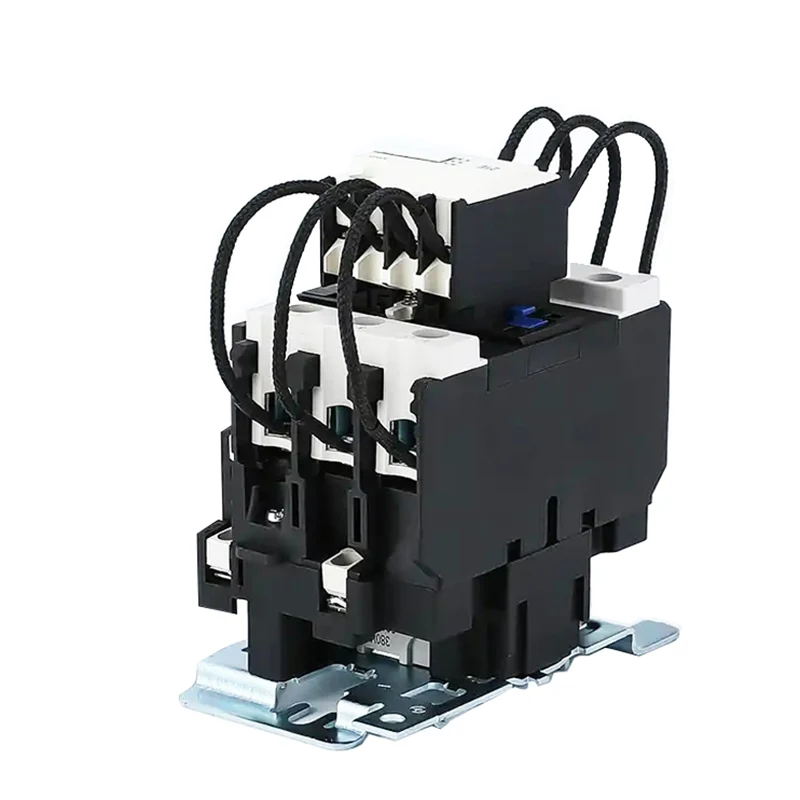

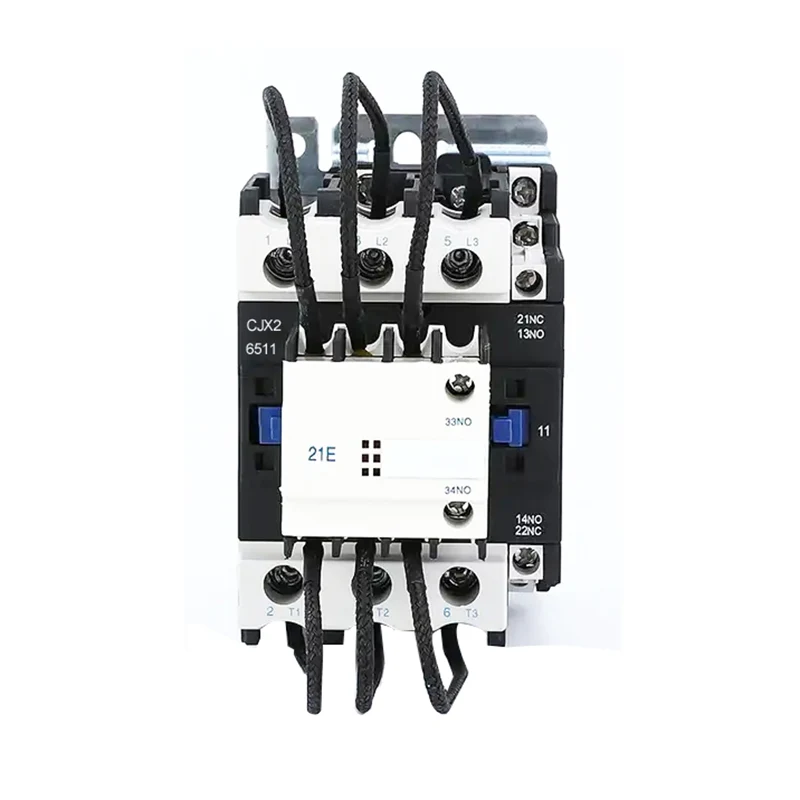

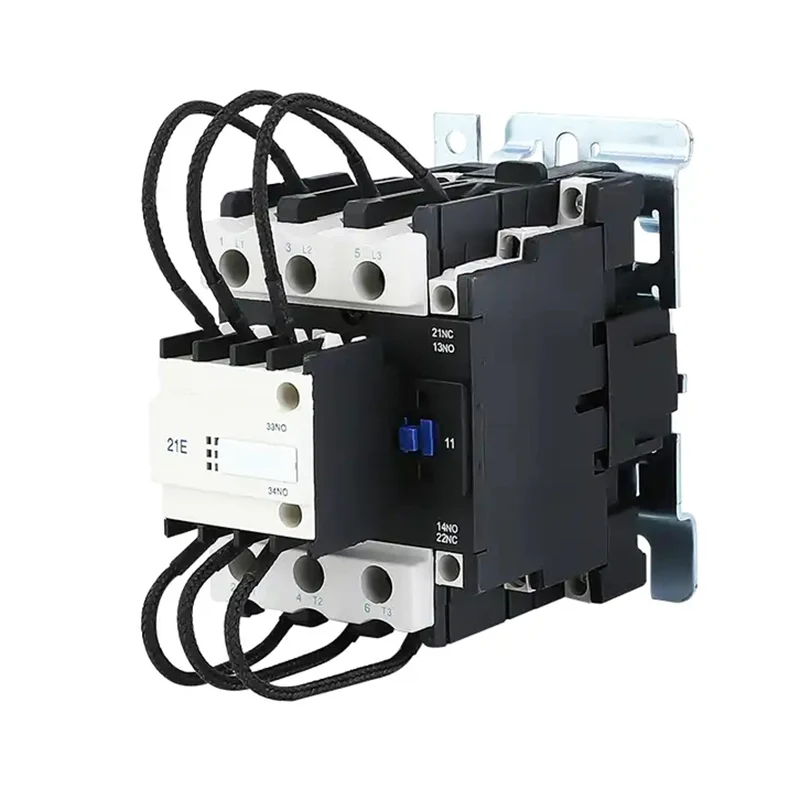

Contactor de tip condensator de comutare SCJ19 este utilizat în rețeaua de alimentare de AC 50Hz sau 60Hz, până la 380V, pentru funcționarea sau comutarea dispozitivului de control al condensatorului LV în circuitul de alimentare reactiv LV. Cu dispozitivul antisat, poate reduce impactul creșterii creșterii și împiedică supraîncărcarea ca rupere.

Principiul funcționării

Principiul de funcționare al contactorului magnetic AC se bazează pe inducerea electromagnetică și forța magnetică. Când bobina este alimentată, câmpul magnetic generat atrage miezul de fier și închide contactele, deschizând astfel circuitul. Când bobina este dezactivată, câmpul magnetic dispare, miezul de fier se resetează sub acțiunea arcului, contactul este rupt și circuitul este deconectat. În acest fel, contactorul magnetic AC realizează controlul circuitului AC.

Structură și compoziție

Contactorul magnetic AC este compus în principal din următoarele părți:

Sistem electromagnetic: include componente precum bobină, miez și armătură, care sunt părțile cheie pentru generarea câmpului magnetic și a acțiunii magnetice.

Sistem de contact: include contactul principal și contactul auxiliar, care sunt utilizate pentru a porni și opri circuitul. Principalele contacte sunt de obicei utilizate pentru a transporta curenți mai mari, în timp ce contactele auxiliare sunt utilizate pentru a realiza diverse funcții de control.

Dispozitiv de stingere a arcului: folosit pentru stingerea arcului atunci când contactul este deconectat, împiedicând arcul de a deteriora contactul.

Alte componente: cum ar fi arcuri, paranteze, carcase etc., sunt utilizate pentru a repara și susține componentele pentru a asigura funcționarea normală a contactorului.

Caracteristici de structură

1. Contactorul asamblat cu rezistență limitată curentă, capabilă să limiteze creșterea în funcție de valoarea admisă.

2. Contactorul are o structură dublă cu acțiune directă, mecanismul de acțiune este agil, ușor de verificat manual, structuracvenient compact pentru a înlocui contactele.

3. Blocul terminal de purtare protejat de acoperire, sigur și de încredere.

4. Poate fi montat prin șuruburi sau pe șină standard de 35/75 mm.

Condiții de lucru și de instalare

(1) Temperatura ambiantă: -5 ℃- +40 ℃, temperatura medie nu trebuie să depășească +35 ℃ în 24 de ore.

(2) Condiții atmosferice: umiditatea ambientală atmosferă sub 50% când +40 ℃. Umiditatea ambientală poate fi mai mare la temperaturi mai scăzute. În cea mai umedă lună medie cea mai scăzută temperatură + 25 ℃ pentru medie cu umiditatea relativă maximă este de 90%și având în vedere schimbarea temperaturii și se întâmplă deoarece produsul de pe suprafața gelului.

(3) Altitudinea nu mai mare de 2000m la instalare.

(4) Clasa de poluare: Clasa 3

(5) Clasa de instalare: III

(6) Condiția de instalare: suprafața de montare și panta planului vertical nu este mai mare de ± 5 ° și niciun impact semnificativ și vibrații, agitând locul.

Caracteristici principale

Lucrare fiabilă: contactorul magnetic AC este realizat din materiale de înaltă calitate și un proces de fabricație avansat, care are o fiabilitate și stabilitate ridicată.

Durată de viață lungă: sistemul de contact este fabricat din materiale rezistente la uzură, care pot rezista la șocuri mari de curent și tensiune, prelungind durata de viață a serviciului.

Ușor de întreținut: Structura este proiectată în mod rezonabil, ușor de dezasamblat și reparată, reducând costul de întreținere.

Diverse specificații: pentru a răspunde nevoilor diferitelor utilizatori, AC Magnetic Contactor are o varietate de specificații și modele din care să aleagă, inclusiv diferite niveluri de curent, niveluri de tensiune și configurații de contact auxiliar.
