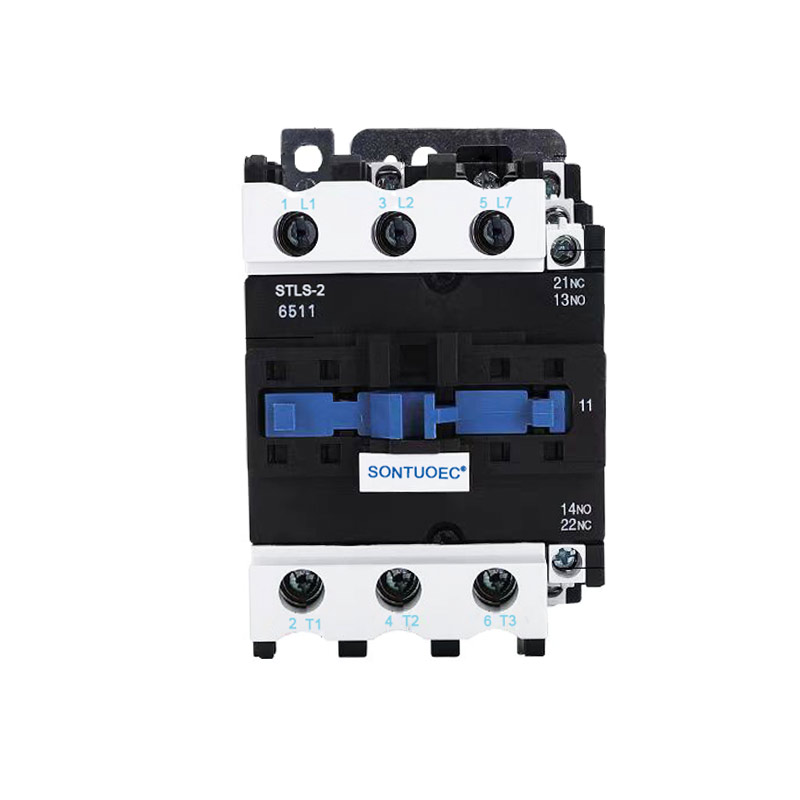

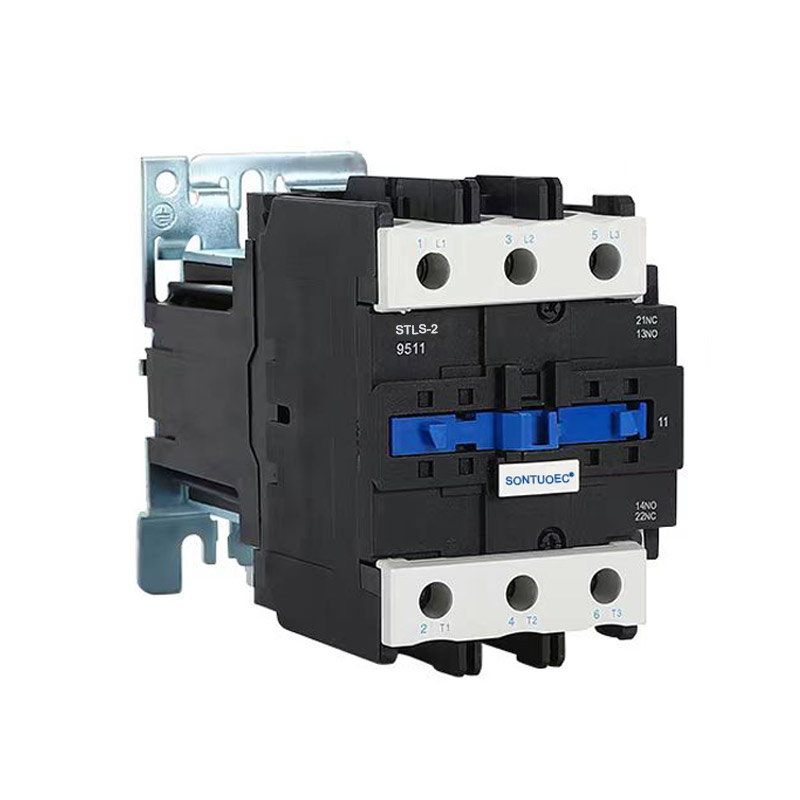

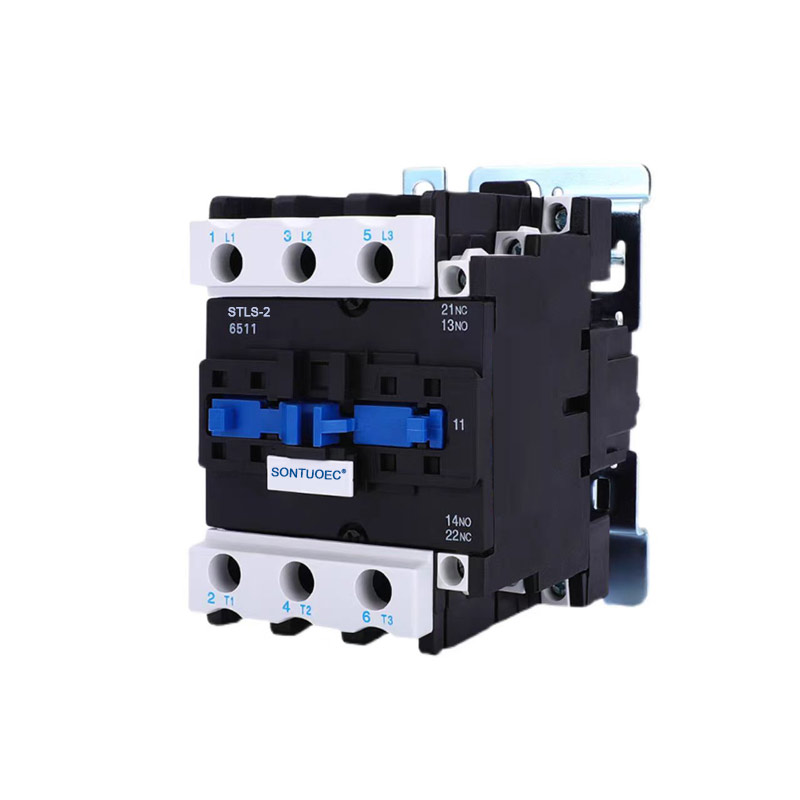

Contactor cu interblocare mecanică seria Stls-2(Cjx2).

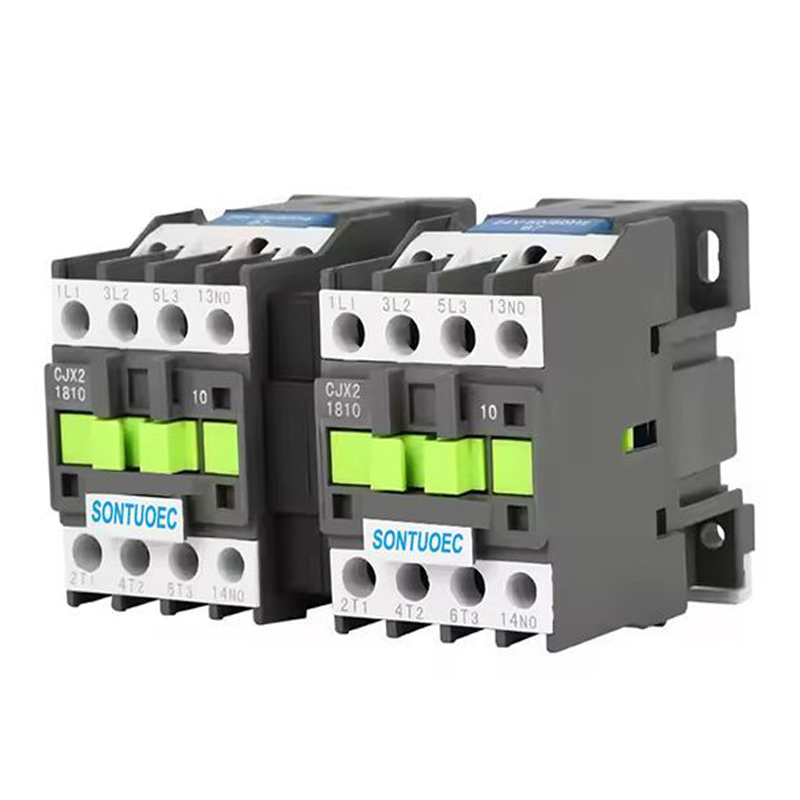

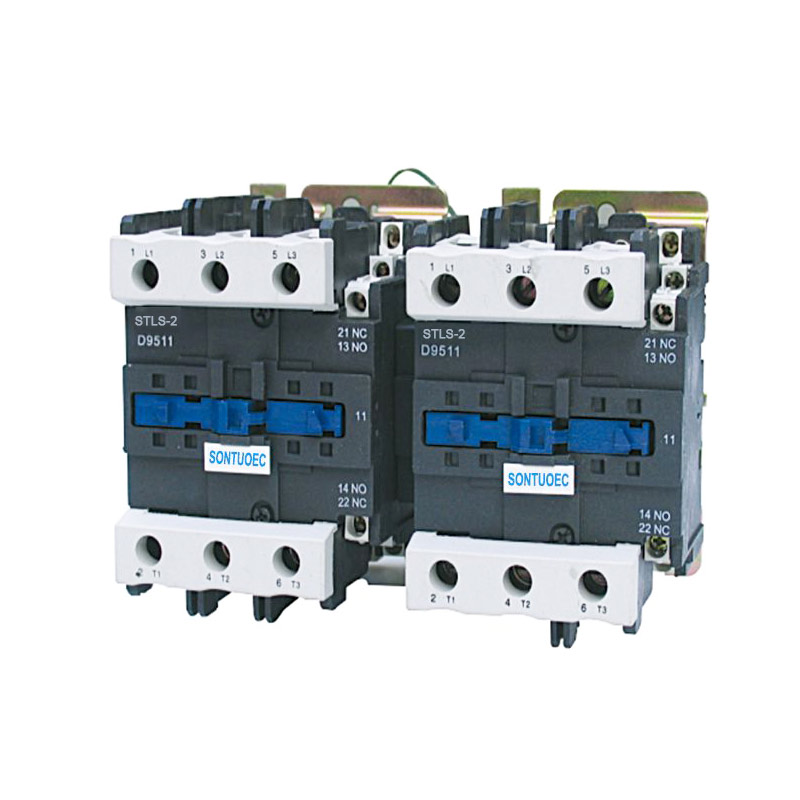

Contactorul cu interblocare mecanică seria Stls-2(Cjx2) este potrivit pentru utilizarea în circuite până la tensiunea nominală 660V AC 50Hz, curent 620A, pentru controlul motorului convertibil. Acest dispozitiv de interblocare mecanică asigură schimbarea contactelor celor două contactoare convertibile. Este conform cu standardele IEC60947-4-1.

Model:STLS-2(CJX2)

Trimite o anchetă

Descriere produs

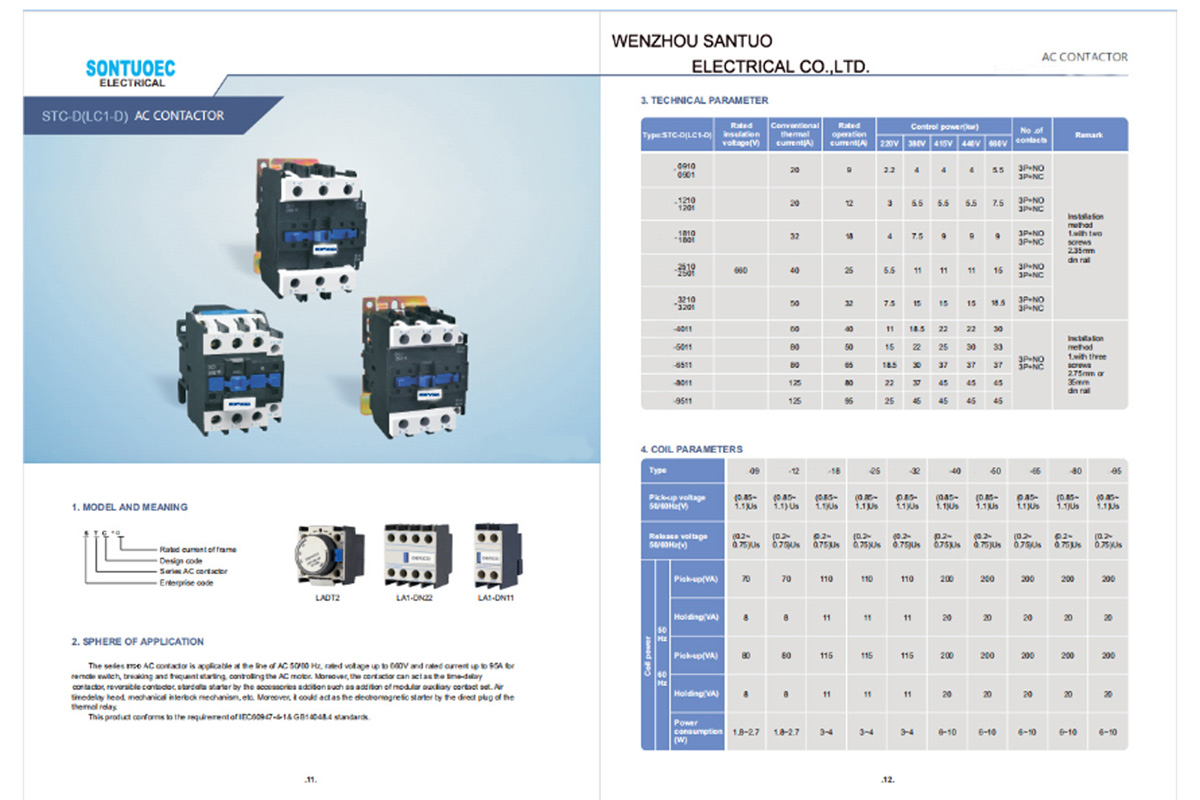

Tip		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Tensiune nominală de izolație		660	660	660	660	660	660	660	660	660	660
termică convențională		20	24	32	40	50	60	75	80	110	125
actual		20	24	32	40	50	60	75	80	110	125
Evaluat operațional		9	12	16	25	32	40	50	63	80	95
actual		9	12	16	25	32	40	50	63	80	95
controlat	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
putere (kw)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
Nota		Instalarea					Instalarea
		releele pot folosi două șuruburi					relee pot trei
		și folosiți și 35mm					șuruburi și, de asemenea, utilizați
		șină de instalare					Instalare de 75 mm sau 35 mm
							șină

Structură și caracteristici

Structura:

Contactorul 3P AC constă de obicei din sistem electromagnetic (inclusiv bobină, miez etc.), sistem de contact (inclusiv contact principal și contact auxiliar), dispozitiv de stingere a arcului și carcasă și alte părți. Printre acestea, contactul principal este folosit pentru a transporta un curent mare, iar contactul auxiliar este folosit pentru a realiza transmisia și feedback-ul semnalelor de control.

Caracteristici:

Cu trei contacte independente, poate controla puterea trifazată și o linie zero în același timp.

Sistemul de contact este realizat din materiale de înaltă calitate, cu o bună conductivitate și rezistență la uzură.

Sistemul electromagnetic are suficientă forță de aspirație pentru a cupla și elibera contactele în mod fiabil.

Dispozitivul de stingere a arcului poate stinge eficient arcul generat atunci când contactele sunt deconectate, protejând contactele de deteriorare.

Contactorul de interblocare mecanică seria Stls-2(Cjx2) este potrivit pentru utilizarea în circuite a tensiunii nominale de până la 660V AC 50Hz sau 60Hz, curent nominal de până la 95A, pentru a face și a întrerupe, a porni și a controla frecvent motorul AC. Combinat cu blocul de contacte auxiliare, temporizatorul de întârziere și dispozitivul de interblocare a mașinii etc., acesta devine contactorul de întârziere, contactorul de interblocare mecanică, demaror stea-triunghi. Cu releul termic, acesta este combinat în demarorul electromagnetic. Contactorul este produs în conformitate cu IEC 60947-1.

Principiul de funcționare

Când bobina Contactorului 3P AC este alimentată, miezul de fier generează magnetism și atrage sistemul de contact să se închidă, conectând astfel sursa de alimentare trifazată și un fir zero. Când bobina este dezactivată, miezul își pierde magnetismul și sistemul de contact se separă sub acțiunea unui arc, deconectând astfel sursa de alimentare trifazată de la linia zero. În acest fel, contactorul 3P AC poate realiza controlul de la distanță al sarcinilor electrice.

Scenarii de aplicare

Contactorul 3P AC este utilizat pe scară largă în diferite sisteme de alimentare care trebuie să controleze puterea trifazată și o linie zero în același timp, cum ar fi:

Domeniul de automatizare industrială: utilizat pentru controlul pornirii, opririi și inversării motorului.

Sistem de alimentare: utilizat pentru a realiza controlul de la distanță și protecția sistemului de alimentare.

Automatizarea clădirilor: utilizată pentru a controla pornirea și oprirea iluminatului, a aerului condiționat și a altor echipamente.

Stls-2(Cjx2)Series Mechanical Interlocking Contactor
