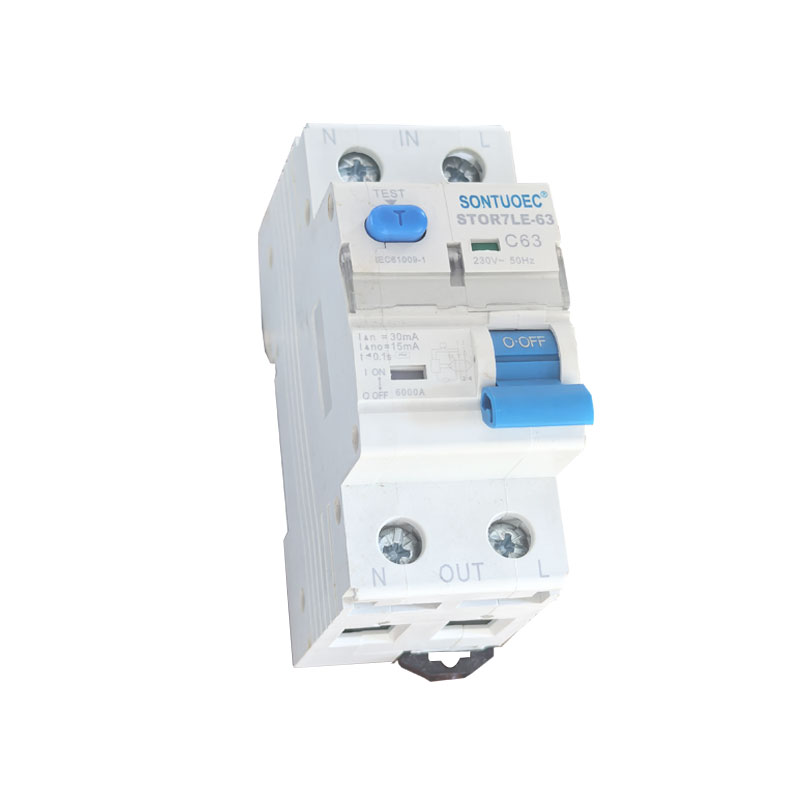

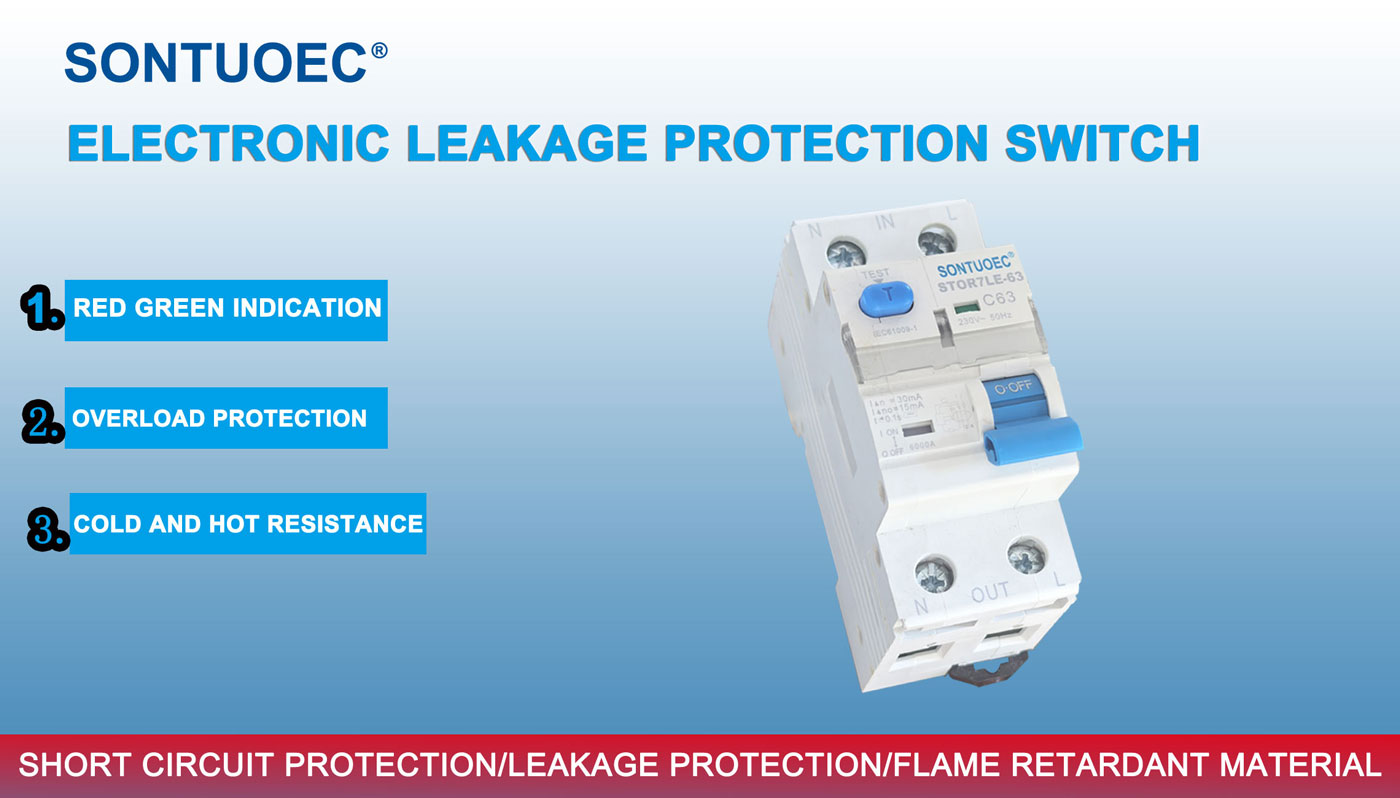

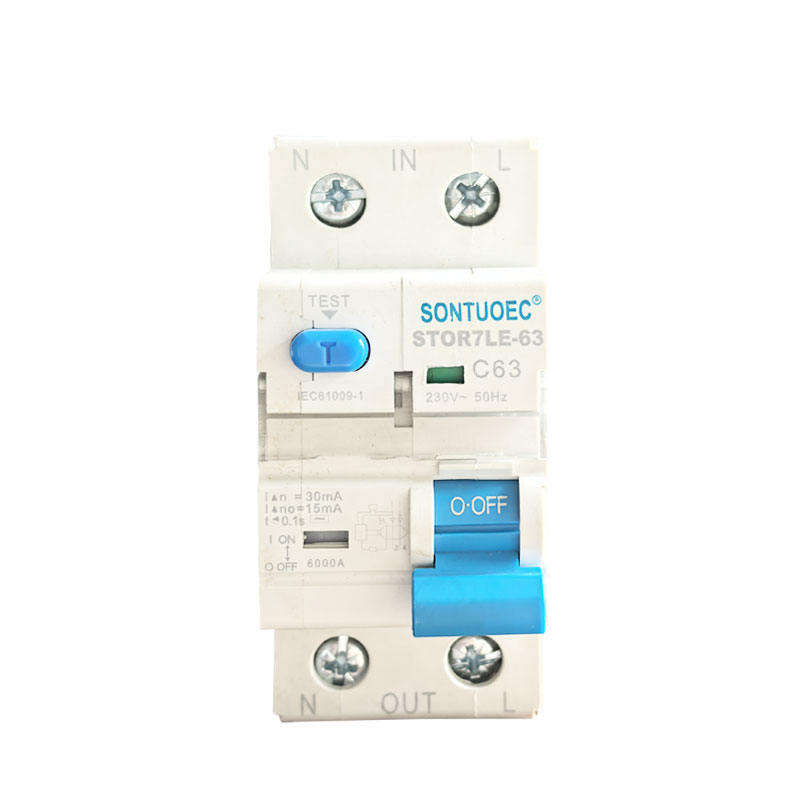

Sontuoec Stro7le-63 Disjunctor RCBO de protecție împotriva scurgerilor mici

SONTUOEC este unul dintre furnizorii/producătorii chinezi specializați în producția de diverse aparate electrice mici. STRO7LE-63 RCBO este utilizat în circuitul de rezidență monofazat de AC 50/60Hz, tensiune nominală 240V și autoprotecția acestuia până la un curent de scurtcircuit maxim 40A. Poate proteja circuitul electronic civil de suprasarcină și scurtcircuit. Acest produs are avantaje de volum mic, capacitate mare de rupere, iar firele sub tensiune sunt întrerupte în același timp, protejând și persoana de șoc electric atunci când firul sub tensiune este conectat vizavi. Și respectă standardul IEC 61009-1.

Model:STRO7LE-63

Trimite o anchetă

Descriere produs

Specificatii:

Sandard			IEC/EN 61009-1
Electric	Tip (forma de undă a scurgerii la pământ detectată)		Tip electronic
Caracteristici	Curent nominal In	A	Și, și
	Polonii	P	1P+N
	Tensiune nominală	V	AC 230
	Curent nominal:		6,10,16,20,25,32,40A
	Sensibilitatea nominală I△n	A	0,01,0,03,0,1,0,3,0,5
	Tensiunea de izolație Ui	V	250
	Producerea reziduală nominală și	A	500
	capacitatea de rupere I△m	A	500
	Curent de scurtcircuit I△c	A	45.006.000
	Frecvența nominală	Hz	50/60
	Gradul de poluare		2
Mecanic	Durata de viata electrica	t	4000
Caracteristici	Durata de viata mecanica	t	10000
	Grad de protectie		IP20
	Temperatura mediului ambiant	ºC	-25~+40
	(cu medie zilnică ≤35ºC)	ºC	-25~+40
	Temperatura de depozitare	ºC	-25~+70
Instalare	Tip conexiune terminal		Cablu/bară de tip U/bară de tip pin
	Dimensiunea terminalului sus/jos pentru cablu	mm2	25
	Dimensiunea terminalului sus/jos pentru cablu	AWG	18 mai
	Dimensiunea terminalului sus/jos pentru bara colectoare	mm2	25
	Dimensiunea terminalului sus/jos pentru bara colectoare	AWG	18 martie
	Montare		Pe sina DIN EN 60715(35mm) prin intermediul dispozitivului de fixare rapida
	Conexiune		De sus și de jos

Funcțiile principale ale STRO7LE-63 RCBO

Protecție la suprasarcină: Când curentul din circuit depășește valoarea nominală a RCBO STRO7LE-63, acesta va întrerupe automat circuitul într-o perioadă de timp stabilită pentru a preveni supraîncălzirea circuitului și a echipamentului, evitând astfel incendiul și deteriorarea.

Protecție la scurtcircuit: Când apare un scurtcircuit într-un circuit, STRO7LE-63 RCBO va întrerupe rapid circuitul pentru a preveni ca curentul de scurtcircuit să provoace daune grave circuitului și echipamentului.

Protecție împotriva scurgerilor: STRO7LE-63 RCBO este capabil să detecteze curent rezidual (adică curent de scurgere) într-un circuit. Când curentul rezidual depășește pragul setat, STRO7LE-63 RCBO va întrerupe circuitul într-o perioadă foarte scurtă de timp pentru a preveni accidentele de electrocutare și incendiile electrice.

Principiul de funcționare al RCBO STRO7LE-63

STRO7-40 RCBO conține un detector de declanșare magnetic termic intern (pentru protecție la suprasarcină și scurtcircuit) și un detector de curent rezidual (pentru protecția împotriva scurgerilor). Când curentul sau curentul rezidual din circuit este anormal, percutorul corespunzător declanșează mecanismul de declanșare al RCBO STRO7-40, făcându-l să oprească rapid circuitul.

1. Declanșator magnetic termic: utilizează căldura și câmpul magnetic generat atunci când curentul trece prin conductor pentru a declanșa declanșarea. Când curentul este prea mare, conductorul se încălzește și generează un câmp magnetic, determinând îndoirea bimetalului din interiorul percutorului termomagnetic sau magnetul să atragă miezul de fier, declanșând astfel mecanismul de declanșare.

2. Detector de curent rezidual: utilizează un transformator de curent cu secvență zero pentru a detecta curentul rezidual din circuit. Când curentul rezidual depășește pragul setat, detectorul de curent rezidual va trimite un semnal către mecanismul de declanșare pentru a întrerupe circuitul.

Caracteristicile RCBO STRO7LE-63

Integrare multifuncțională: STRO7LE-63 RCBO integrează funcții de protecție la suprasarcină, scurtcircuit și scurgeri, simplificând proiectarea și instalarea sistemelor electrice.

Sensibilitate ridicată: RCBO-urile STRO7LE-63 pot detecta și întrerupe rapid curenții anormali și reziduali din circuit, oferind protecție fiabilă.

Ușor de instalat și întreținut: RCBO-urile STRO7LE-63 sunt de obicei modulare pentru o instalare și întreținere ușoară.

Siguranță ridicată: STRO7-40 RCBO sunt testate riguros și certificate pentru siguranță și fiabilitate ridicate pentru a asigura funcționarea în siguranță a sistemelor electrice.

Scenarii de aplicare a RCBO STRO7LE-63

STRO7LE-63 RCBO sunt utilizate pe scară largă în sistemele electrice din sectoarele rezidențiale, comerciale și industriale, în special cele care necesită protecție simultană la suprasarcină, scurtcircuit și scurgere la pământ. Acestea sunt de obicei instalate în cutii de distribuție, tablouri de distribuție sau dulapuri de comandă pentru a proteja circuitele și echipamentele de deteriorarea cauzată de curent și tensiune anormală și pentru a preveni electrocutarea.
