Starter magnetic (DOL)

Starter magnetic (DOL) Motorul, adică un comutator magnetic este utilizat pentru a controla pornirea și oprirea motorului (sau motoarele). Întrerupătoarele magnetice joacă un rol cheie aici, controlând opțiunea circuitului în funcție de modificările câmpului magnetic extern, realizând astfel controlul motorului.

Trimite o anchetă

Descriere produs

Specificații

Modul produsului nr.	SLE1-09 și 12	Dublu în tolp429 (3) (3) sulat, protejat (3) sau, F659 (4)
Incintă	SLE1-18 și 25	Dublu în tolp427 (3) (3) sulat, protejat, sau, F5577 (4)
	SLE1-32 și 95	Matal, LP65 - 559
Control (2 butoane apăsate Capac de incintă)	SLE1-32 și 95	1 buton de pornire verde „1”, 1 RED STOP/TESET BUNTION „O”
Conexiuni	SLE1-32 și 95	Conexiuni de recircuit electricol și control

Principalii parametri tehnici:

Tip		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) Putere retită (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) Putere retită (AC-3) IEC60947-4	380V	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Curent reted (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Curent reted (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Curent de încălzire retușat (A)			25	32	40	50	60	80		125
Volage insutat reted (V) 660
Contact auxicary AC-15	Contact	standard	1NO				1NO+1NC
	Curent reted (a)	220V	1.6
	Curent reted (a)	380V	0.95
Relee termice de seche		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Rating de incintă		LP65

Principiul funcționării

Principiul de funcționare al unui motor de pornire a comutatorului magnetic se bazează în principal pe influența unui câmp magnetic și pe principiul de lucru al unui motor DC. Când un câmp magnetic extern se apropie de un comutator magnetic, declanșează un element de detectare magnetică (de exemplu, o stuf) în interiorul comutatorului, determinând să se închidă sau să spargă contactele, controlând astfel deschiderea și închiderea circuitului. Odată ce circuitul este închis, curentul curge prin motor, determinându -l să înceapă să se rotească. Motoarele DC, pe de altă parte, lucrează pe principiul că un conductor energizat se deplasează într -un câmp magnetic prin acțiunea unei forțe electromagnetice.

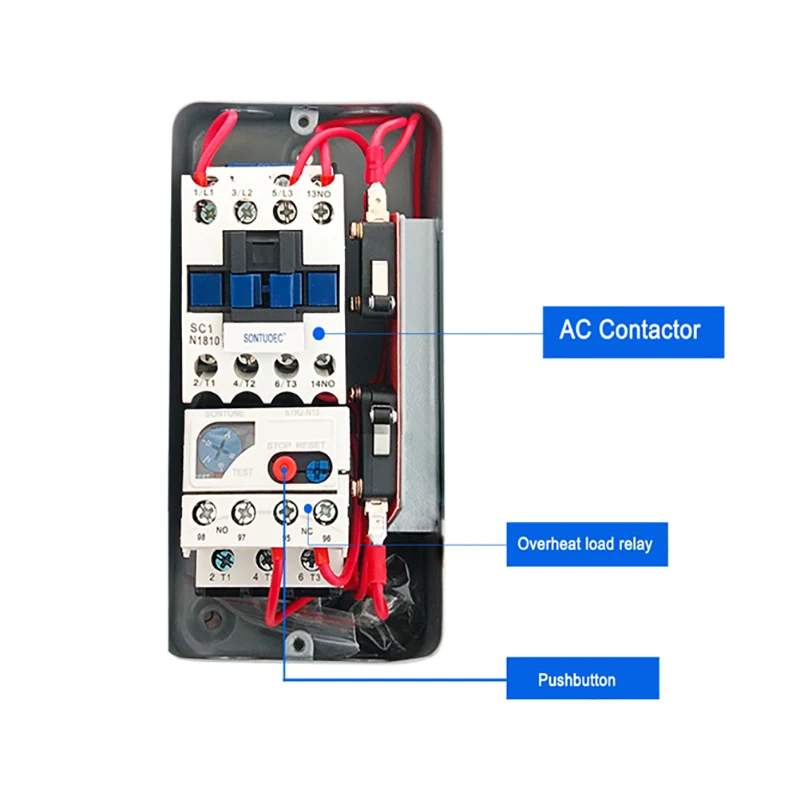

Componente principale

Comutator magnetic: de obicei constă dintr -un element de detectare magnetică și un dispozitiv de declanșare, utilizat pentru a detecta câmpurile magnetice externe și pentru a controla/opri/opri un circuit.

Motor electric: un dispozitiv care transformă energia electrică în energie mecanică și conduce diverse dispozitive prin rotație.

Circuit de control: utilizat pentru a primi semnale externe și pentru a controla starea de lucru a comutatorului magnetic și a motorului în funcție de semnale.
