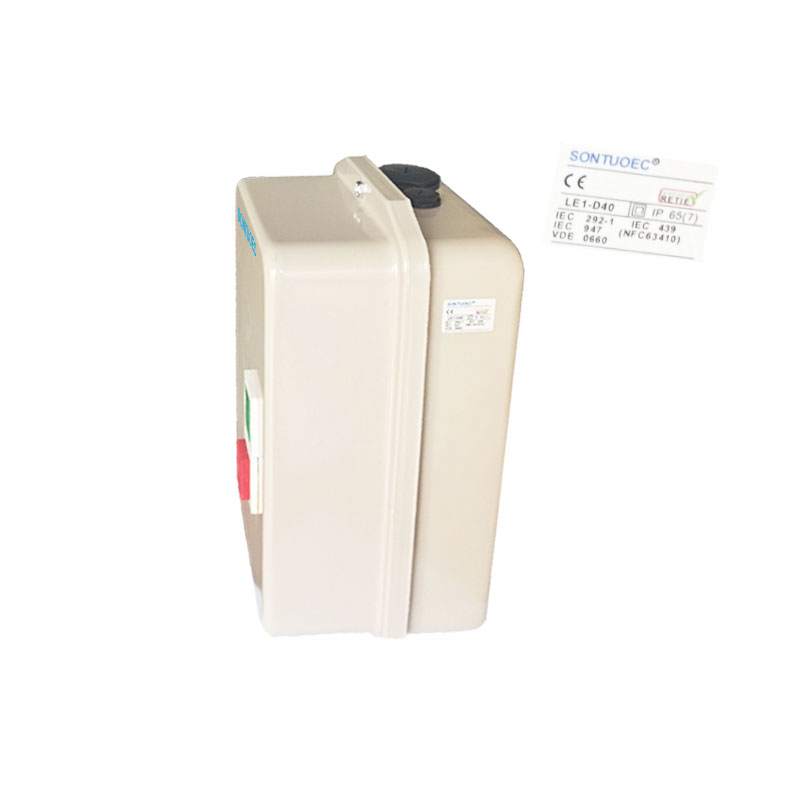

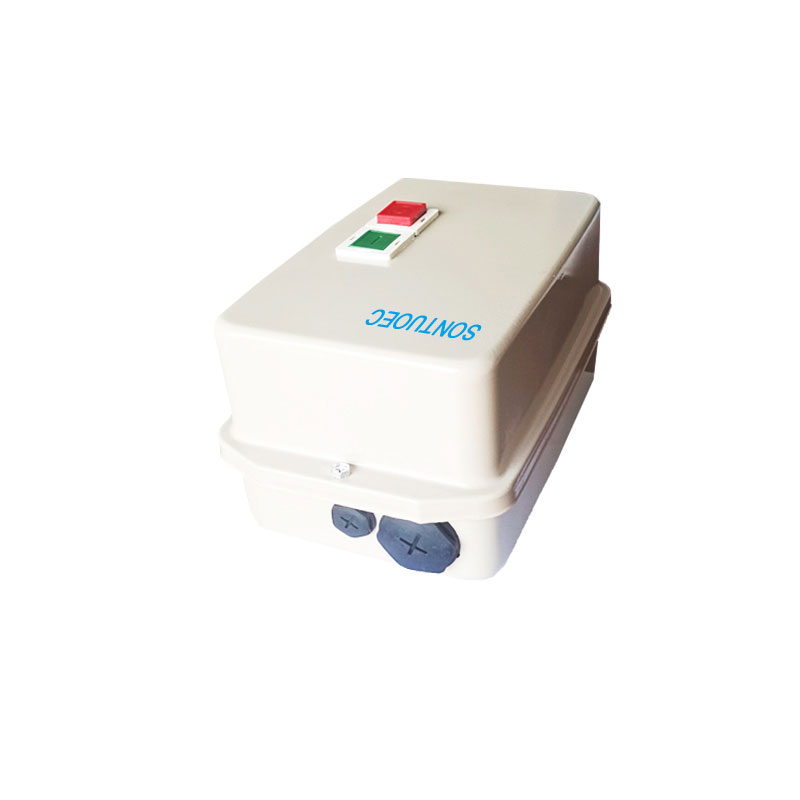

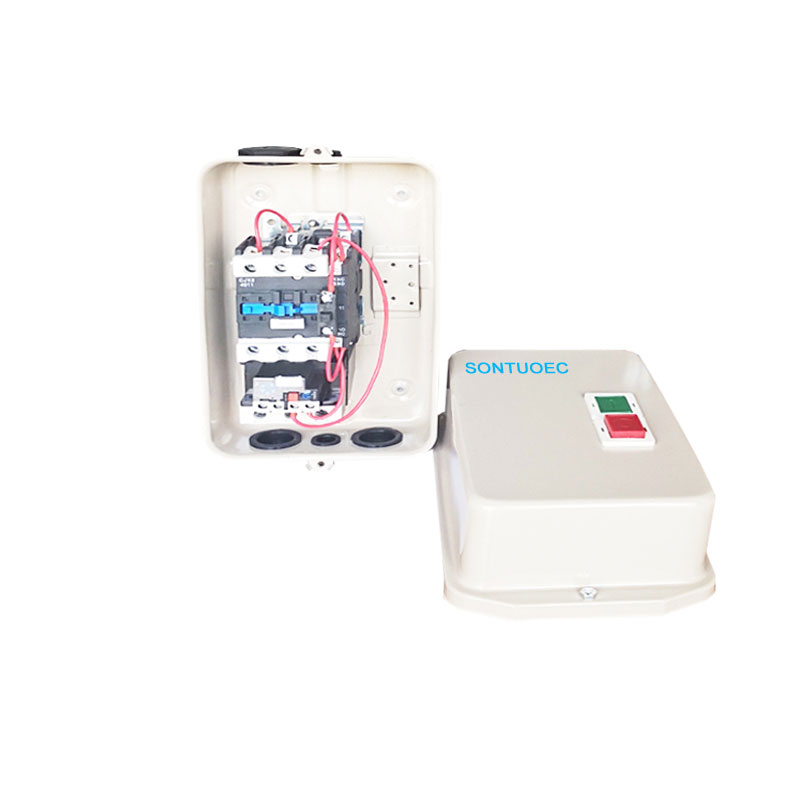

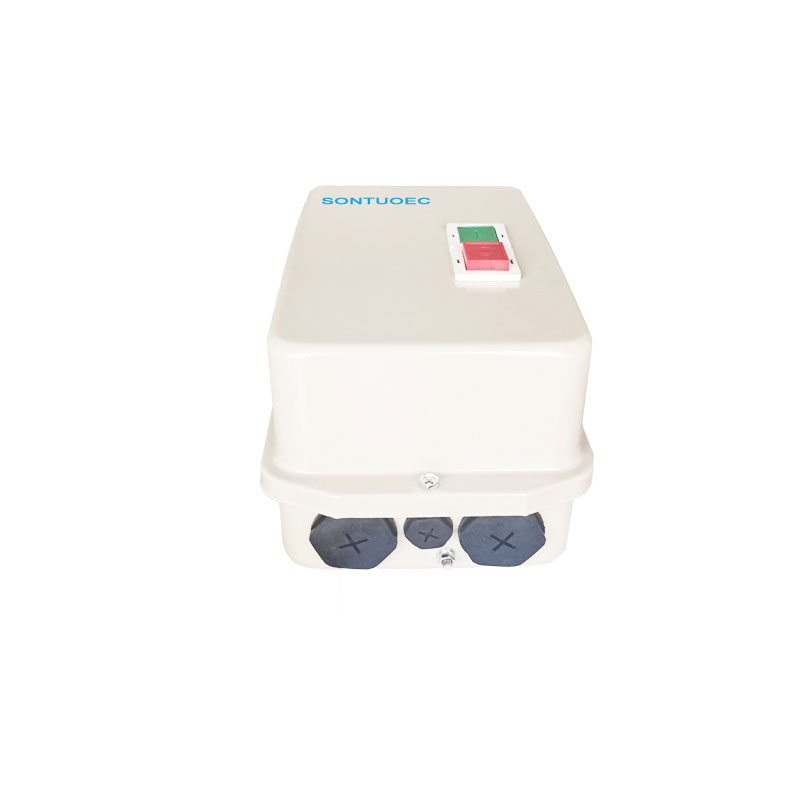

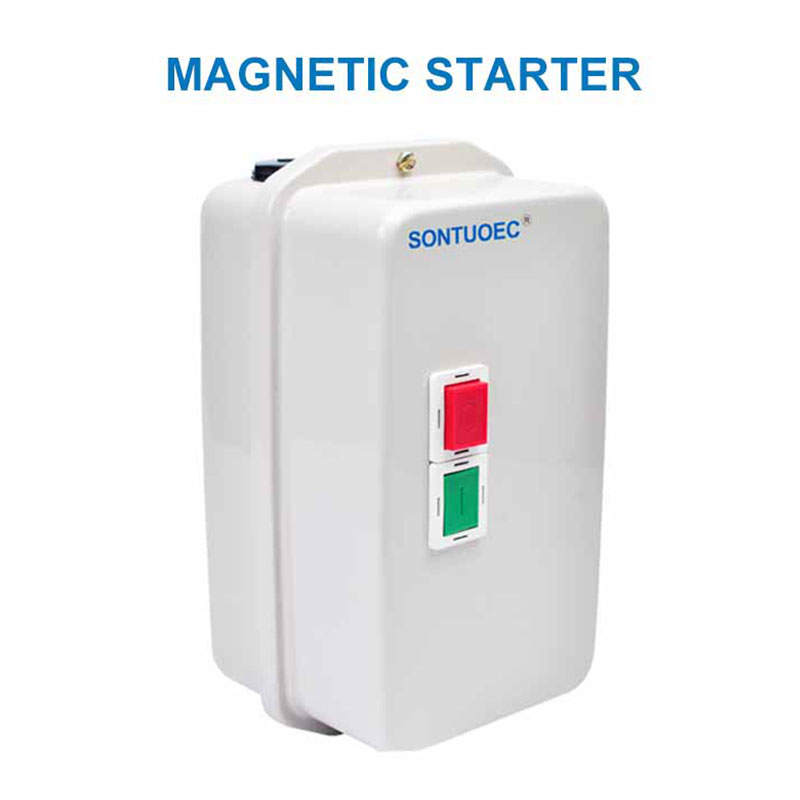

Seria SLE1-D Starter magnetic

Seria SLE1-D Magnetic Starter este un dispozitiv de control electric care funcționează pornirea și oprirea unui motor electric prin forță electromagnetică. De obicei, conține o bobină electromagnetică care, atunci când este energizată, produce un câmp magnetic care atrage mișcarea unui miez de fier, care determină închiderea sau ruperea contactelor pentru a obține controlul motorului.

Model:SLE1-D

Trimite o anchetă

Descriere produs

Specificații

Modul produsului nr.	SLE1-09 și 12	Dublu în tolp429 (3) (3) sulat, protejat (3) sau, F659 (4)
Incintă	SLE1-18 și 25	Dublu în tolp427 (3) (3) sulat, protejat, sau, F5577 (4)
	SLE1-32 și 95	Matal, LP65 - 559
Control (2 butoane apăsate Capac de incintă)	SLE1-32 și 95	1 buton de pornire verde „1”, 1 RED STOP/TESET BUNTION „O”
Conexiuni	SLE1-32 și 95	Conexiuni de recircuit electricol și control

Principalii parametri tehnici:

Tip		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) Putere retită (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) Putere retită (AC-3) IEC60947-4	380V	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Curent reted (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Curent reted (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Curent de încălzire retușat (A)			25	32	40	50	60	80		125
Volage insutat reted (V) 660
Contact auxicary AC-15	Contact	standard	1NO				1NO+1NC
	Curent reted (a)	220V	1.6
	Curent reted (a)	380V	0.95
Relee termice de seche		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Rating de incintă		LP65

Principiul funcționării

Principiul de lucru al starterului magnetic din seria SLE1-D se bazează pe interacțiunea inducției electromagnetice și a forței electromagnetice. Atunci când sursa de alimentare de control este alimentată, bobina electromagnetică generează un câmp magnetic, care atrage miezul de fier pentru a se deplasa și închide contactele, iar motorul este furnizat cu putere și începe să funcționeze. Când sursa de alimentare de control este dezactivată, câmpul magnetic dispare, miezul de fier se resetează sub acțiunea arcului, contactele sunt rupte și motorul încetează să funcționeze.

Tipuri și caracteristici

Există diferite tipuri de startere magnetice SLE1-D, cum ar fi directorii direcți direcți magnetici SLE1-D SLE1-D, startere Star-Delta (Star-Delta), startere Autotransformer și așa mai departe. Diferite tipuri de startere magnetice SLE1-D au caracteristici diferite și domeniu de aplicare.

1. Direct on-line (DOL) SLE1-D Magnetic Starter:

Structura simplă, costuri reduse.

Potrivit pentru pornirea și oprirea controlului asupra motoarelor cu putere mică.

2.Star-Delta (Star-Delta) Starter:

Prin schimbarea cablului motorului, realizează scopul reducerii tensiunii și curentului în timpul pornirii.

Potrivit pentru controlul de pornire a motorului cu putere medie.

3.AutoTransformer Starter:

Utilizează un autotransformer pentru a reduce tensiunea și curentul la pornirea unui motor.

Aplicabil controlului de pornire al motoarelor de mare putere.

SLE1-D Series Magnetic Starter

Scenarii de aplicație

Starterele magnetice SLE1-D sunt utilizate pe scară largă în diferite aplicații industriale și comerciale, cum ar fi fabricarea, construcția, agricultura și transportul. Sunt utilizate pentru a controla diverse tipuri de motoare, cum ar fi motoare asincrone trifazate, motoare cu curent continuu etc. pentru producția automată și controlul telecomandei.
