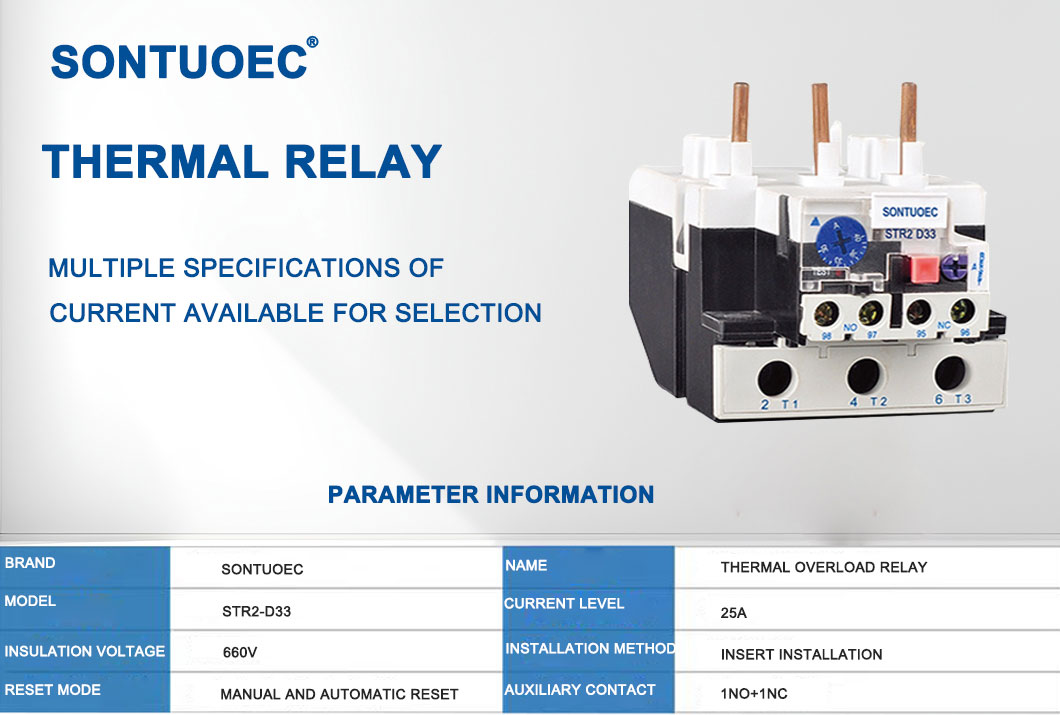

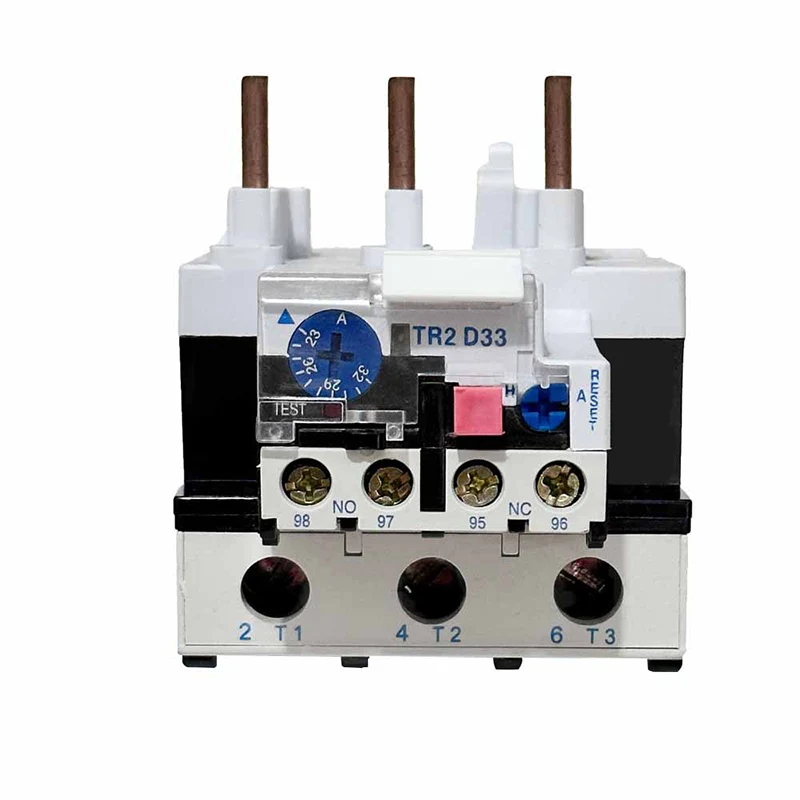

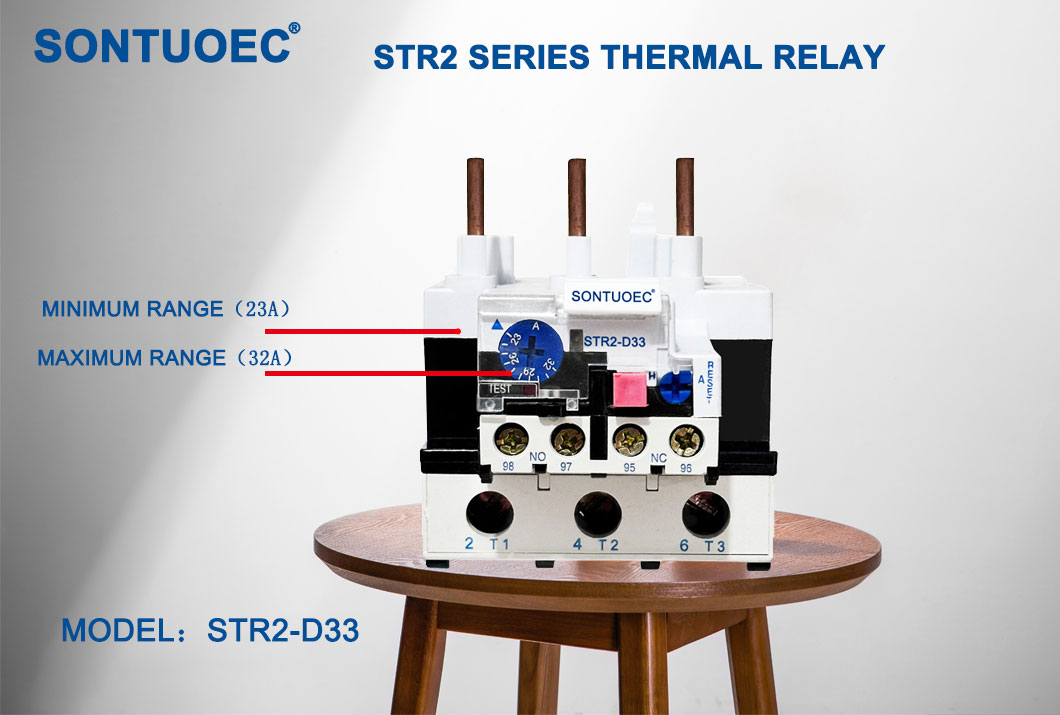

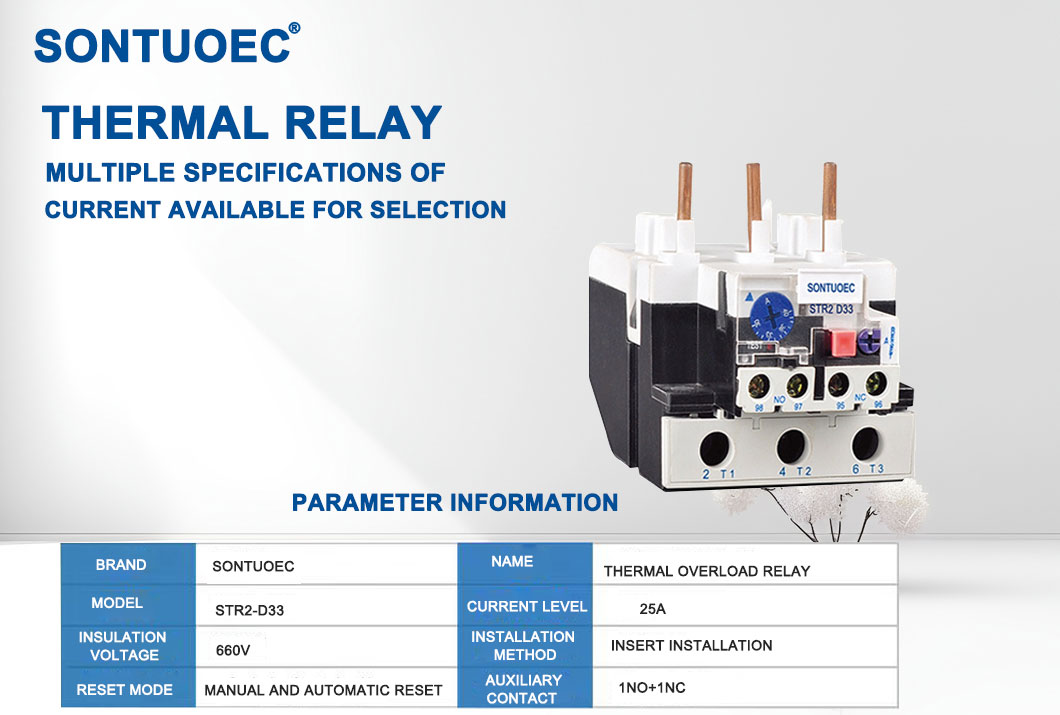

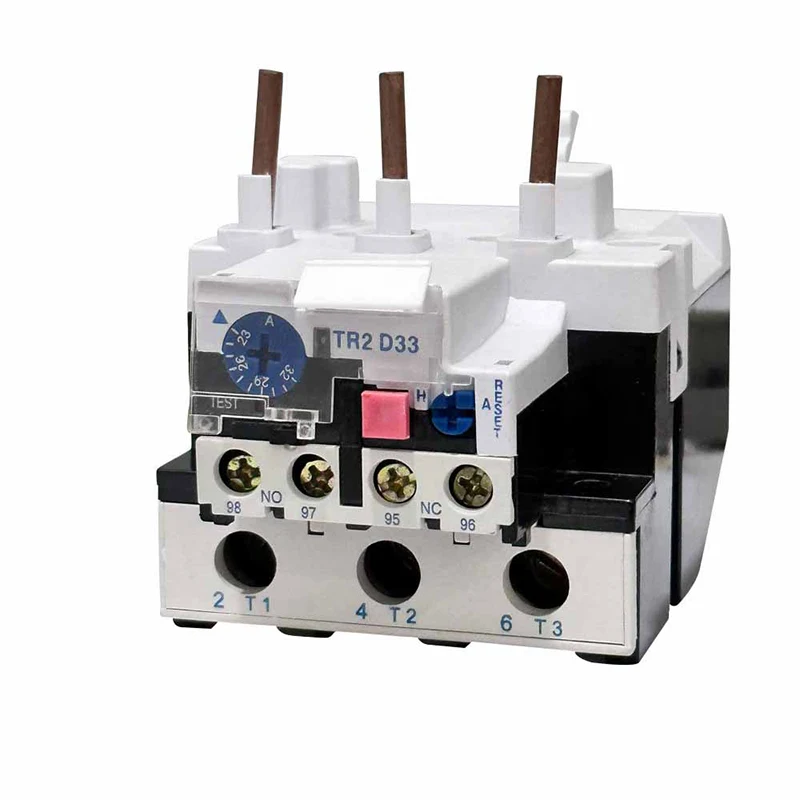

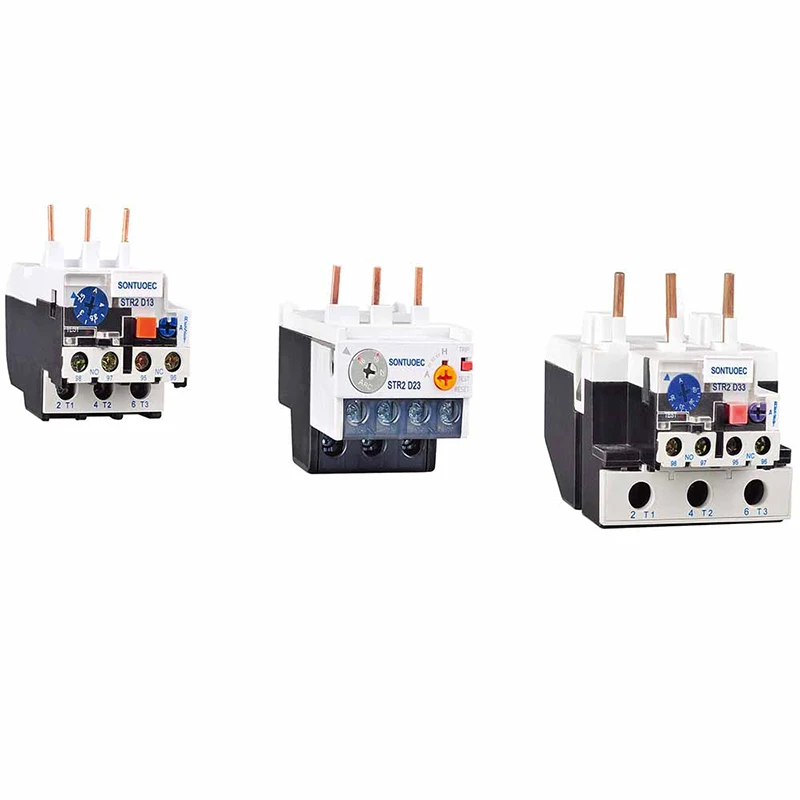

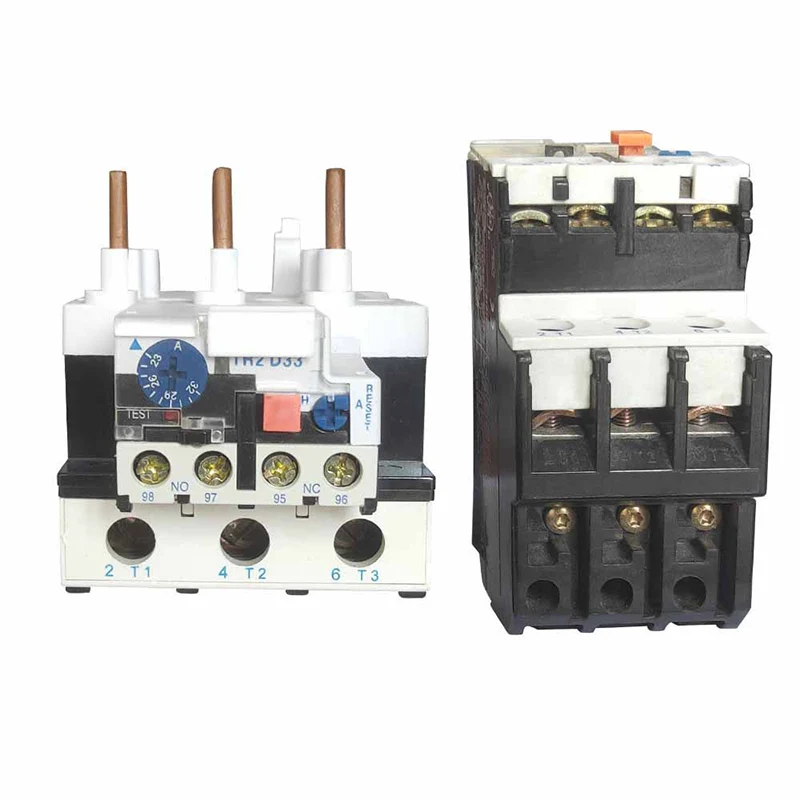

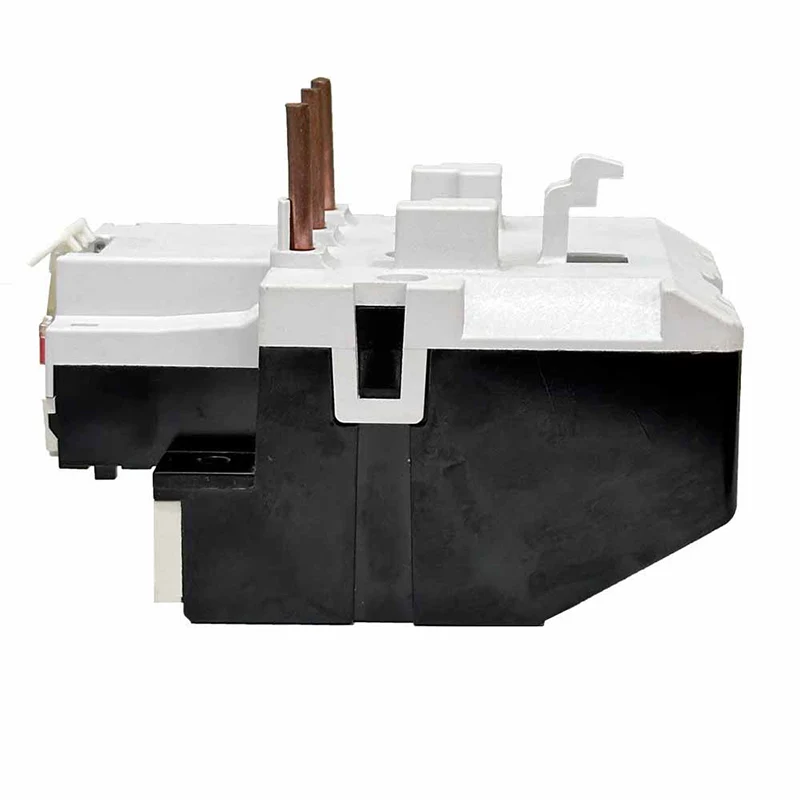

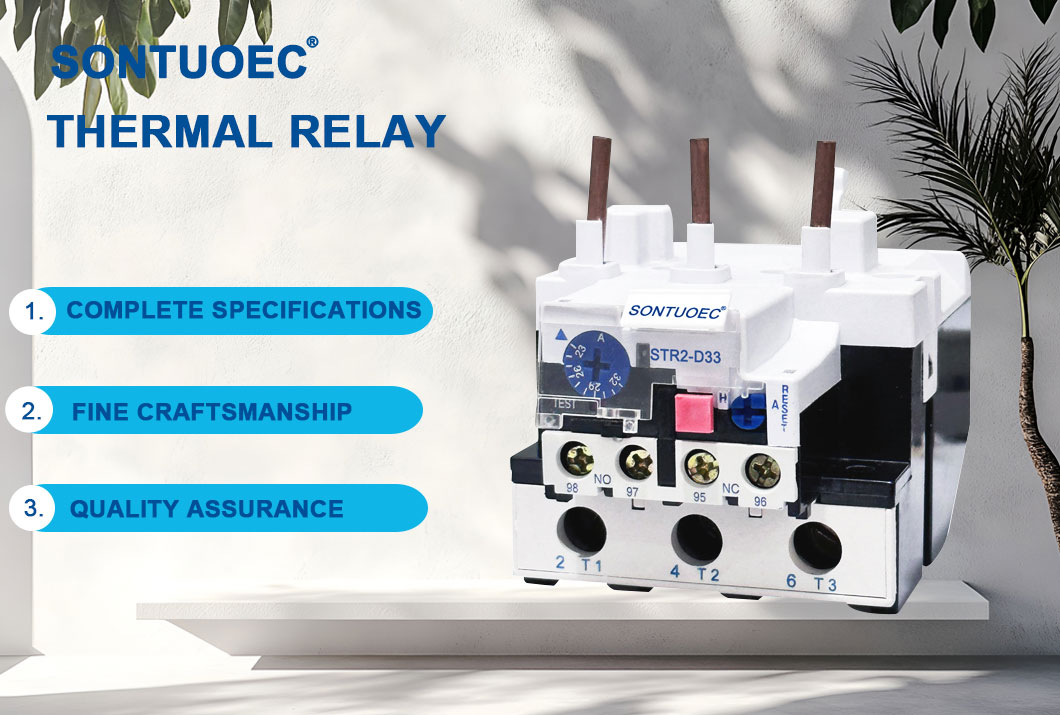

STR2-D33 Releu de suprasarcină termică

Str2-D33 Relee de suprasarcină termică funcționează pe principiul efectului termic al curentului electric. Când un motor este supraîncărcat, curentul său crește, determinând încălzirea elementului de încălzire din interiorul releului de suprasarcină termică. Această căldură este transferată în bimetal, care este confecționată din două metale cu coeficienți diferiți de expansiune termică, astfel încât se îndoaie atunci când este încălzit. Când îndoirea ajunge la un anumit punct, declanșează un dispozitiv mecanic, de obicei un contact, care deconectează sursa de alimentare la motor, protejându -l astfel de deteriorare.

Trimite o anchetă

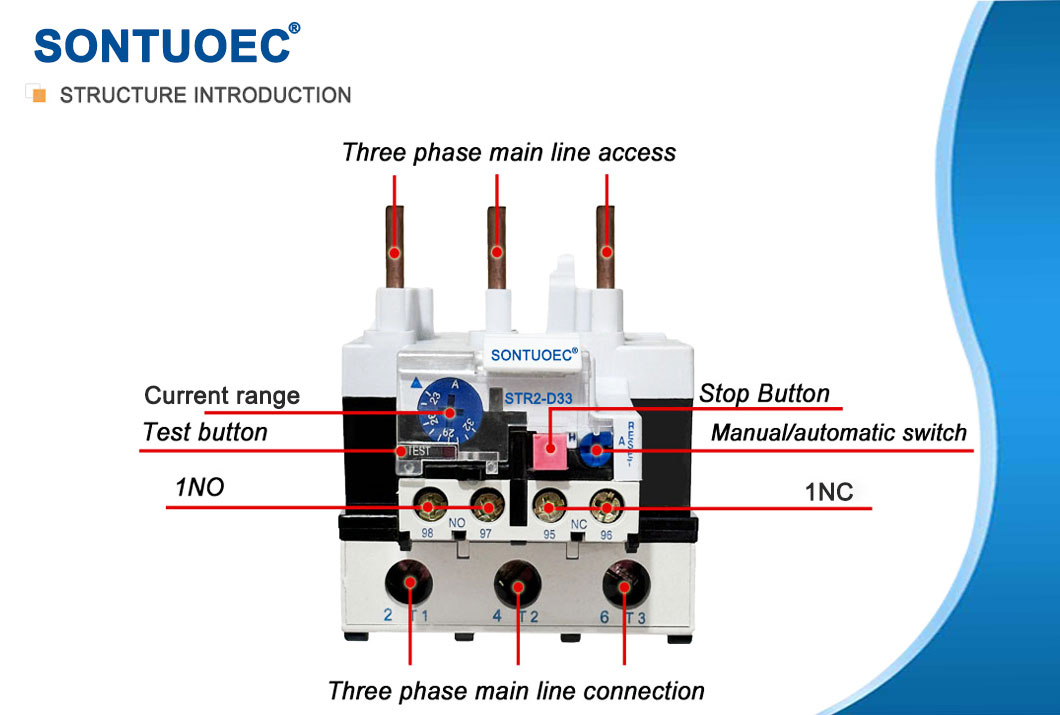

Descriere produs

Specificații:

Produs Nume	Releu de suprasarcină termică
Model	ST2-D33
Material	Plastic, componente electronice
Termic Contact	1NO+1NC
Termic Curent de releu	23a-93a	Pls notează curentul gamă
STR2-93	Interval de setare cu curent reglabil (a)	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
Frecvenţă	660V
Clasa de declanșare	50/60Hz
Culoare	După cum este prezentată imaginea

Parametrii tehnici principali

Model	Curent evaluat	NU.	Setarea intervalului (a)	Pentru contactor
STR2-25	25	1301	0,1 ～ 0,12 ～ 0,14 ～ 0,16	STR2-9 ～ 32
		1302	0,16 ～ 0,19 ～ 0,22 ～ 0,25
		1303	0,25 ～ 0,3 ～ 0,35 ～ 0,4
		1304	0,4 ～ 0,05 ～ 0,63
		1305	0,63 ～ 0,8 ～ 0,9 ～ 1
		1306	1 ～ 1,2 ～ 1,4 ～ 1,6
		1307	1,6 ～ 1,9 ～ 2,2 ～ 2,5	STR2-12 ～ 32
		1308	2,5 ～ 3 ～ 3,5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5,5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	STR2-12 ～ 32
		1322	17 ～ 21 ～ 25	STR2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
STR2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	STR2-32
		2353	30 ～ 40	STR2-32
STR2-93	93	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
STR2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Funcții principale

Protecția supraîncărcării: Când încărcarea motorului depășește valoarea sa nominală, releul de suprasarcină termică va tăia sursa de alimentare pentru a împiedica supraîncălzirea și deteriorarea motorului.

Protecție la supraîncălzire: Dacă motorul se supraîncălzește din anumite motive (de exemplu, temperatura ambientală ridicată sau o disipare slabă a căldurii), releul de suprasarcină termică va reduce și sursa de alimentare.

Funcție de indicație: Multe relee de suprasarcină termică au o funcție de indicație, care semnalează sau schimbă starea atunci când motorul este supraîncărcat sau supraîncălzit, astfel încât operatorul să găsească și să ia măsuri la timp.

Seria de releu Str2-D Str2-D Str2-D poate fi utilizată în circuitul de 50/60 Hz, tensiune de izolare nominală 660 V, curent nominal 0.1-93A pentru protejarea pauzei de fază atunci când motorul electric este supraîncărcat, releul are un mecanism diferit și compensarea temperaturii poate fi conectată în seria ST1 ACC contactor, care complică cel mai avansat releu termic în nințiile din seria ST1, care complică cel mai avansat releu termic în ninții în lumea de contact din lume, care compilează cel mai avansat releu termic în ninții în lumea de contact din seria ST1. 60947-1.

Scenarii de aplicație

Releele de suprasarcină termică sunt utilizate pe scară largă într -o varietate de medii industriale și comerciale, în special în echipamentele care necesită unități de motor electrice. De exemplu, acestea sunt utilizate în pompe, compresoare, ventilatoare, transportoare și o varietate de alte echipamente mecanice pentru a se asigura că astfel de echipamente pot fi închise în siguranță în caz de suprasarcină sau stare de supraîncălzire.

Selecție și instalare

Atunci când selectați un releu de suprasarcină termică, trebuie luați în considerare factori precum evaluarea motorului, mediul de funcționare și caracteristicile de încărcare. De asemenea, este necesar să vă asigurați că curentul nominal al releului de suprasarcină termică se potrivește cu curentul nominal al motorului și că are caracteristici de protecție de supraîncărcare și supraîncălzire adecvate.

Când instalați un releu de suprasarcină termică, trebuie să urmați liniile directoare ale producătorului și să vă asigurați că acesta este conectat corect la circuitele de putere și control ale motorului. În plus, releele de suprasarcină termică trebuie să fie inspectate și menținute în mod regulat pentru a asigura funcționarea corectă și durata de viață lungă.
