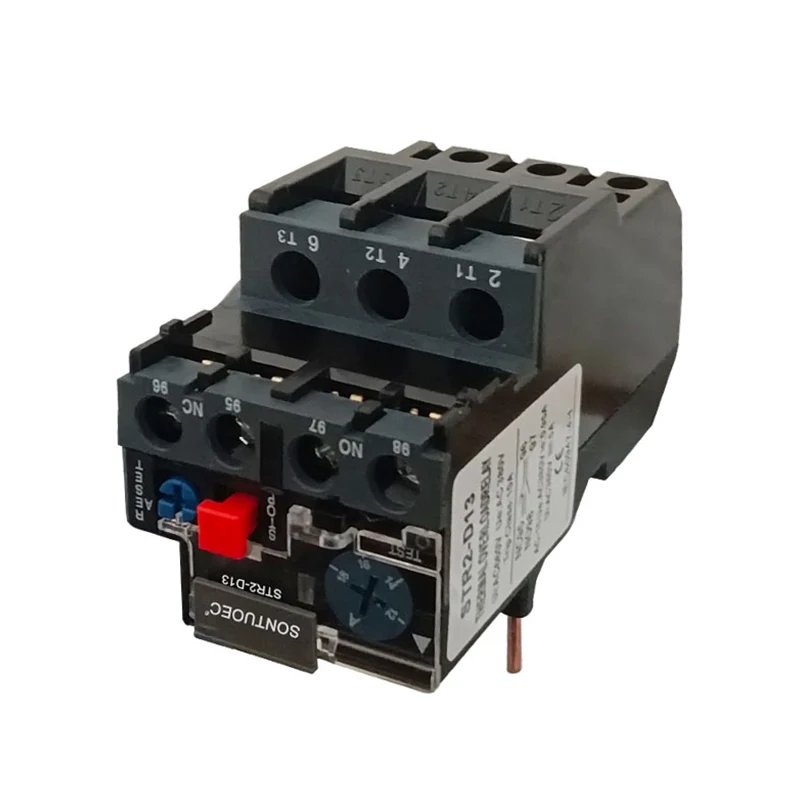

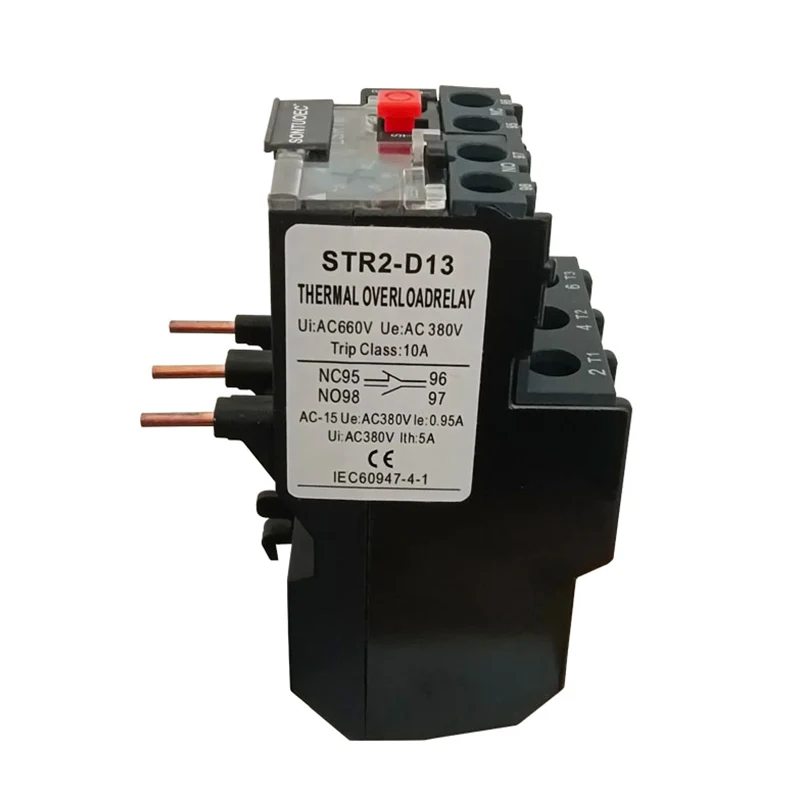

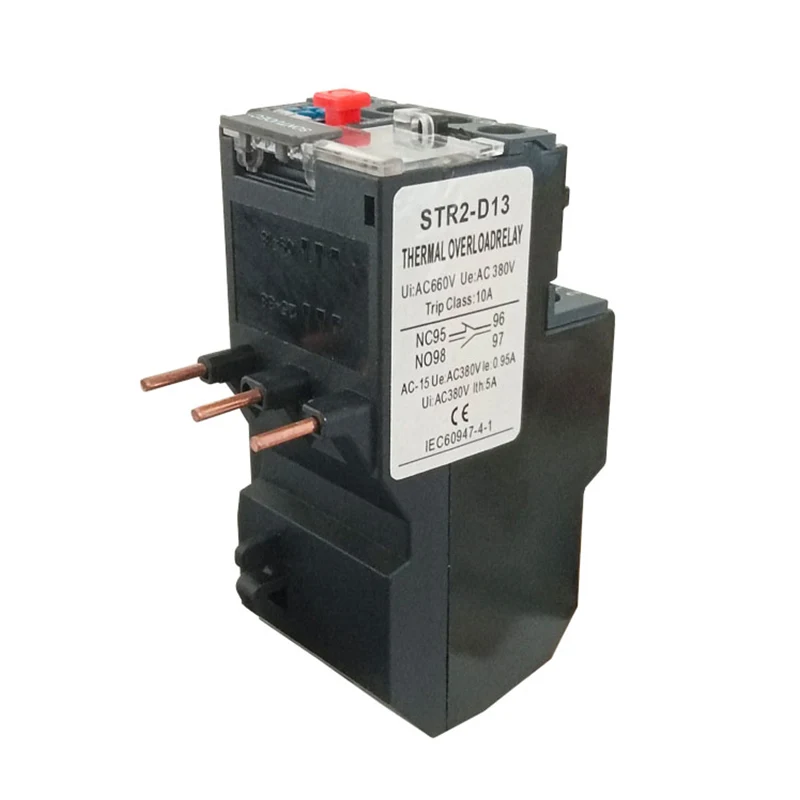

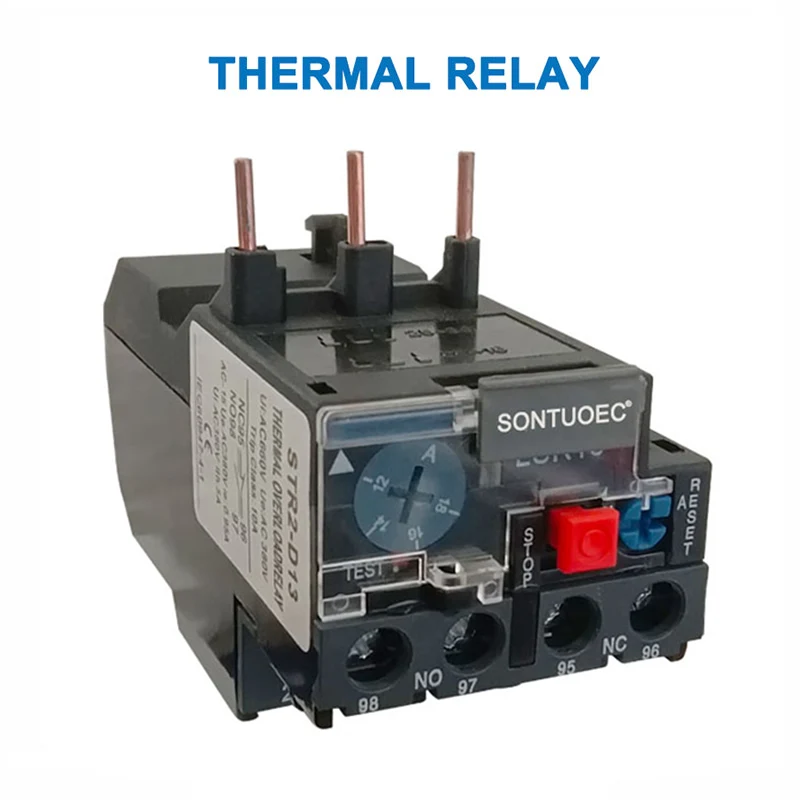

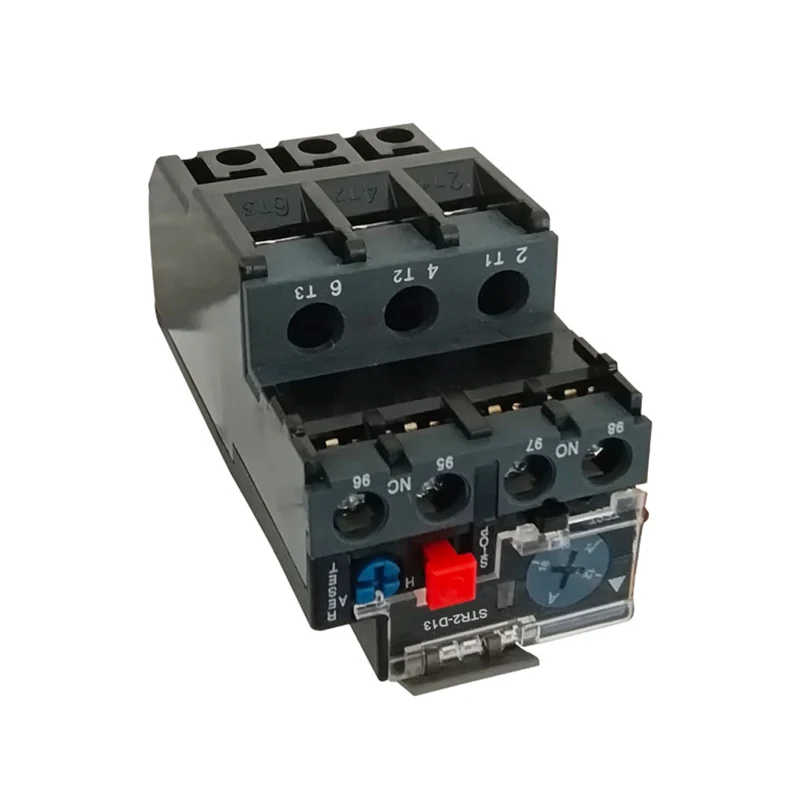

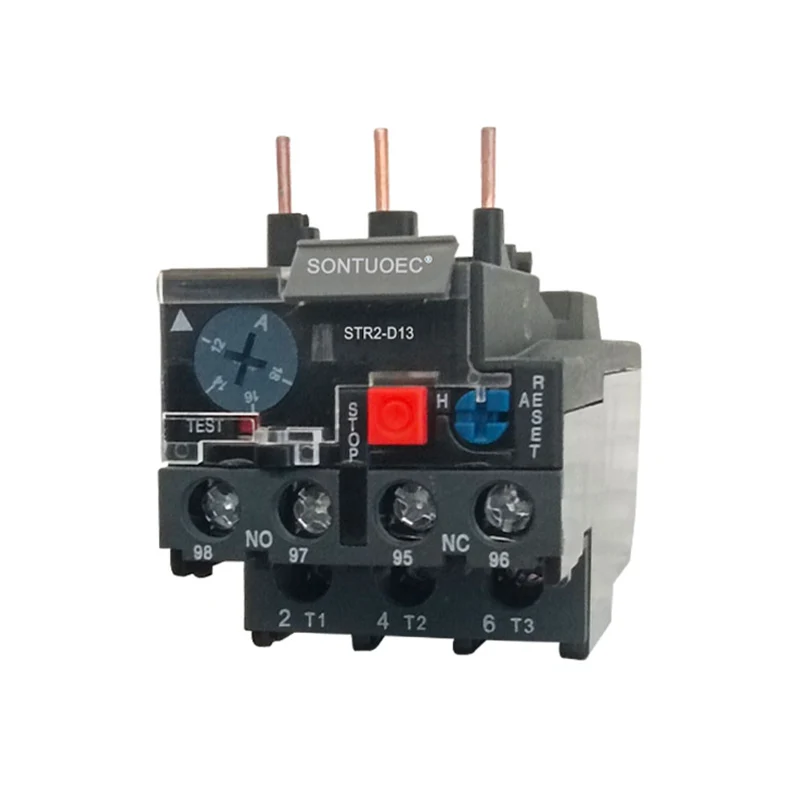

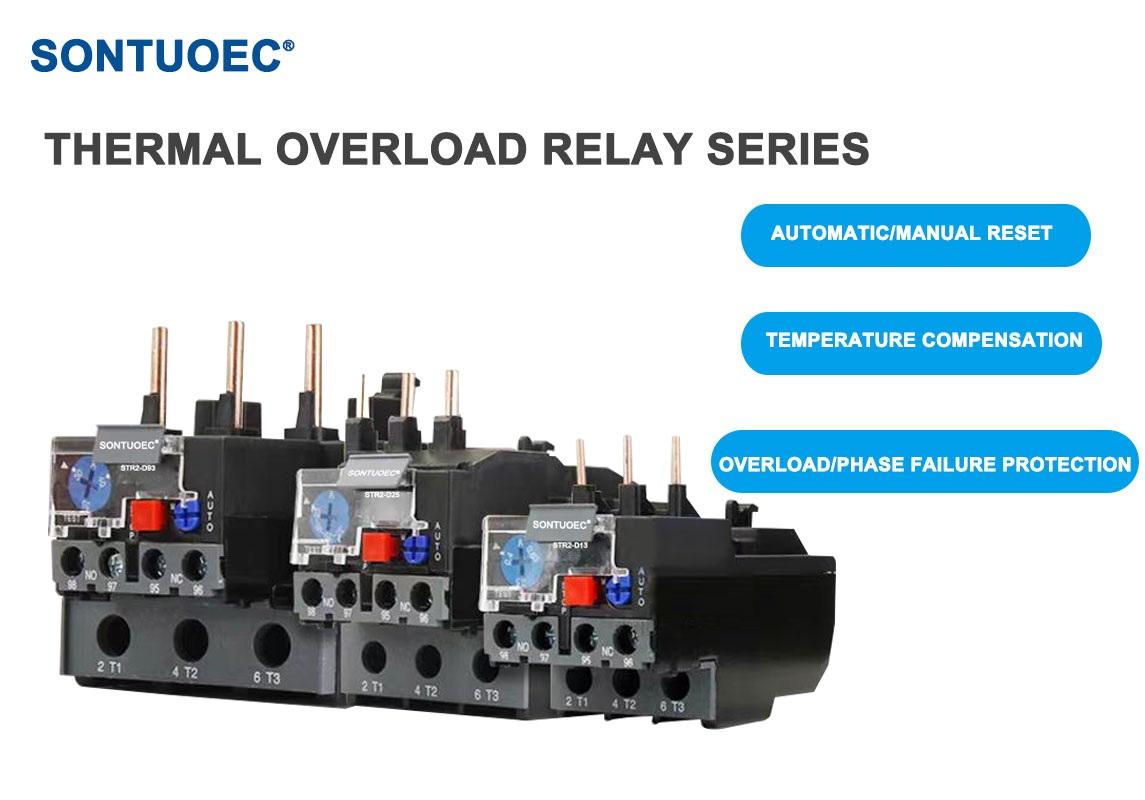

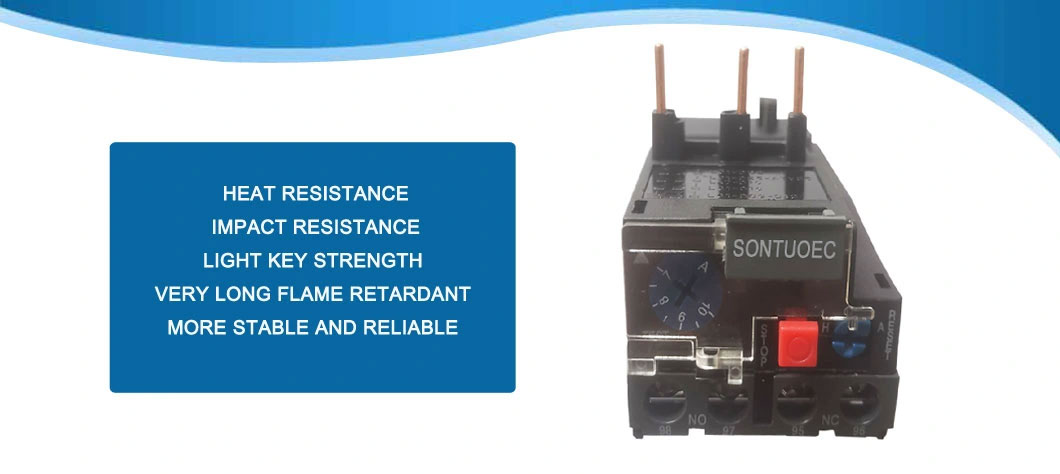

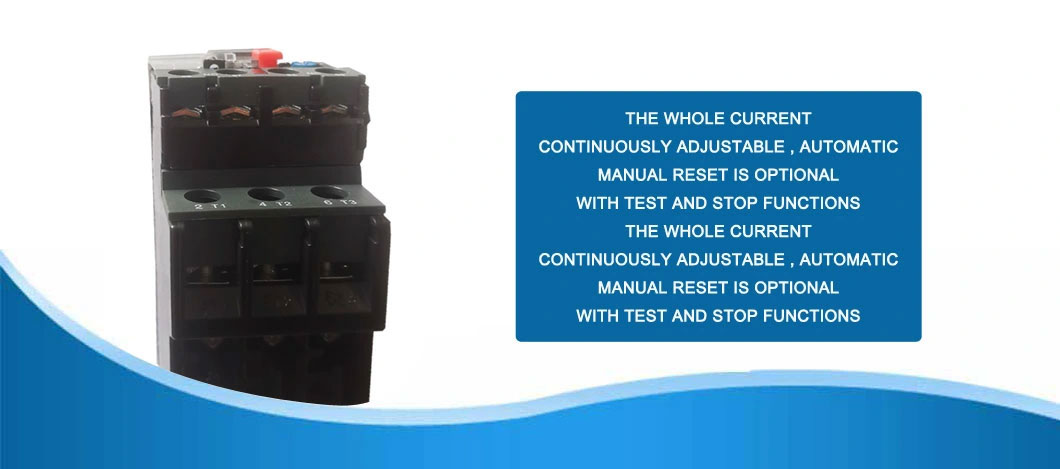

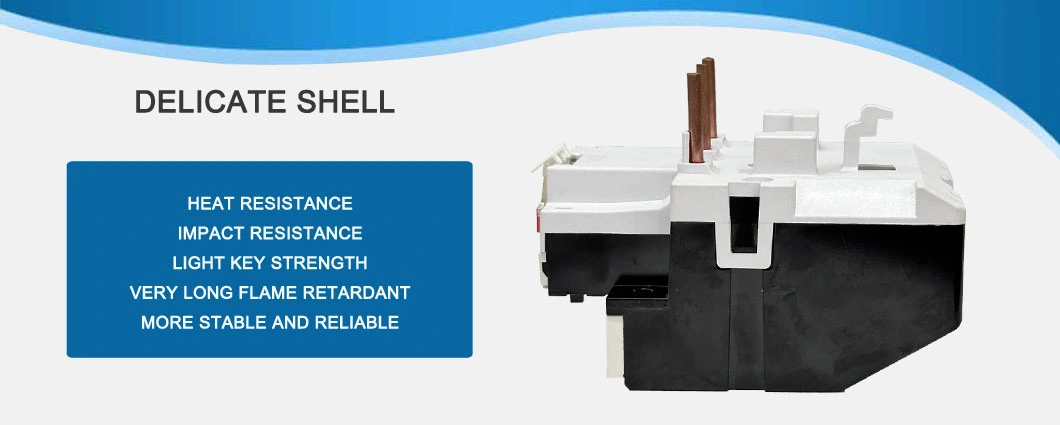

Str2-D13 Releu termic

Str2-D13 Releul termic este utilizarea curentului prin căldura generată de elementul termic, astfel încât există coeficienți diferiți de expansiune a deformării foii bimetalic, atunci când deformarea ajunge la o anumită distanță, pentru a promova acțiunea tijei de conectare, astfel încât să facă ca circuitul de control să fie deconectat, pentru a obține protecția supraîncărcării motorului. Ca element de protecție împotriva suprasarcină a motorului, releul termic STR2-D13 are avantajele dimensiunilor mici, structurii simple și costurilor reduse.

Model:STR2-D13

Trimite o anchetă

Descriere produs

Specificații:

Numele produsului	Releu de suprasarcină termică
Model	STR2-D13
Material	Plastic, componente electronice
Contact termic	1NO+1NC
Curent de releu termic	0,1a-25a
Interval de setare cu curent reglabil (a)	1A-1.6A
	1.6A-2.5A
	4A-6A
	5.5a-8a
	7a-10a
	9A-13A
	12a-18a
	17a-25a
	PLS Rețineți intervalul curent când plasați comanda
UI
Frecvenţă	660V
Clasa de declanșare	50/60Hz
Dimensiunea totală (aprox)	7 × 4,5 × 7,5 cm/2,8 "× 1,8 × 2,95" （LWH）
Culoare	După cum este prezentată imaginea

Parametrii tehnici principali

Model	Curent evaluat	NU.	Setarea intervalului (a)	Pentru contactor
STR2-25	25	1301	0,1 ～ 0,12 ～ 0,14 ～ 0,16	STR2-9 ～ 32
		1302	0,16 ～ 0,19 ～ 0,22 ～ 0,25
		1303	0,25 ～ 0,3 ～ 0,35 ～ 0,4
		1304	0,4 ～ 0,05 ～ 0,63
		1305	0,63 ～ 0,8 ～ 0,9 ～ 1
		1306	1 ～ 1,2 ～ 1,4 ～ 1,6
		1307	1,6 ～ 1,9 ～ 2,2 ～ 2,5	STR2-12 ～ 32
		1308	2,5 ～ 3 ～ 3,5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5,5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	STR2-12 ～ 32
		1322	17 ～ 21 ～ 25	STR2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
STR2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	STR2-32
		2353	30 ～ 40	STR2-32
STR2-93	93	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
STR2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Compoziție și structură

Releul termic STR2-D13 constă în principal din element de încălzire, bimetal, contacte și un set de mecanism de transmisie și reglare. Printre ele, elementul de încălzire este o bucată de fir de rezistență cu o valoare mică de rezistență, care este conectată în serie în circuitul principal al motorului pentru a fi protejat; Foaia bimetală este confecționată din două tipuri de foi metalice cu coeficienți diferiți de expansiune termică rulată și presată împreună, iar când curentul electric trece prin elementul de încălzire, foaia bimetală va fi îndoită din cauza căldurii.

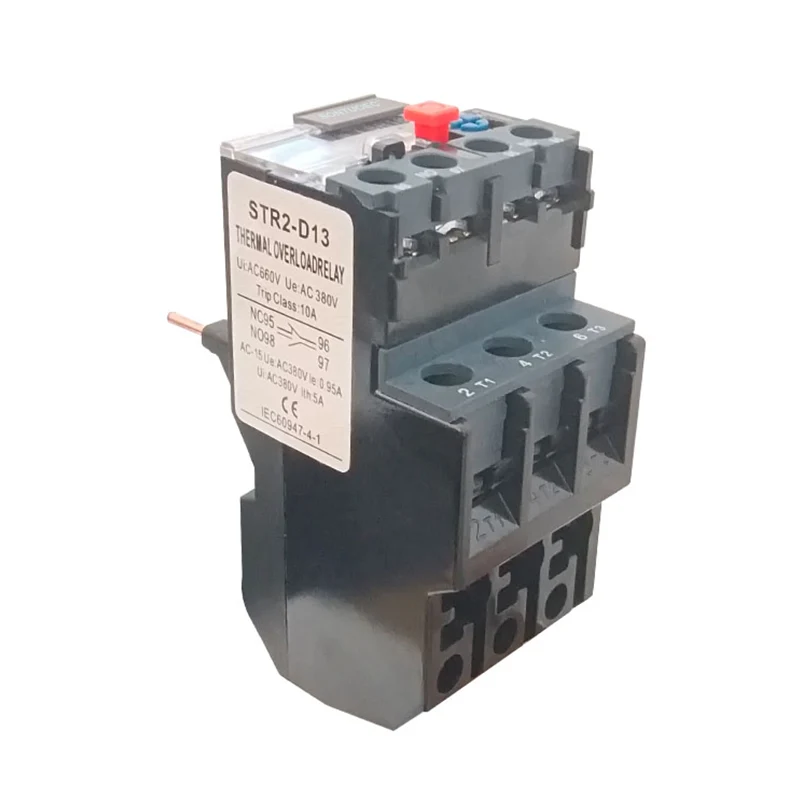

STR2-D13 Thermal Relay

Parametri tehnici

Principalii parametri tehnici ai releului termic STR2-D13 includ tensiune nominală, curent nominal, frecvență nominală și interval de curent de rectificare. Printre ele, tensiunea nominală se referă la cea mai mare valoare de tensiune pe care releul termic STR2-D13 poate funcționa normal, în general 220V, 380V, 600V, etc.; Curentul nominal se referă la curent prin releul termic STR2-D13; Frecvența nominală este în general proiectată în conformitate cu 45-62Hz; Gama curentului nominal descrie relația dintre timpul de acțiune al releului termic Str2-D13 și pătratul curentului invers proporțional sub condiția unui anumit curent.

Caracteristici de funcționare

Caracteristicile de funcționare ale unui releu termic STR2-D13 depind în principal de elementul său intern bimetal și de încălzire. Când motorul este supraîncărcat, curentul în înfășurare crește, iar curentul prin elementul de releu termic Str2-D13 crește, de asemenea, determinând ca bimetalul să se ridice la o temperatură mai mare și să se îndoaie într-o măsură mai mare, împingând astfel tija de conectare în acțiune și deconectarea circuitului de control. După acționarea releului termic STR2-D13, bimetalul necesită o perioadă de răcire înainte de a putea fi resetată.

Rolul și aplicarea

Releele termice STR2-D13 sunt utilizate în principal pentru a proteja motoarele electrice împotriva defecțiunilor, cum ar fi supraîncărcări, pauze de fază și surse de alimentare cu trei faze dezechilibrate. În circuitele motorii, releele termice STR2-D13 sunt cele mai eficiente atunci când sunt utilizate în combinație cu întrerupătoarele cu protecție la scurtcircuit. În plus, releele termice STR2-D13 pot fi, de asemenea, utilizate pentru protecția supraîncărcării altor echipamente electrice sau circuite electrice.

Precauții pentru selecție și utilizare

Atunci când selectați relee termice STR2-D13, ar trebui să se ia în considerare în funcție de curentul nominal al motorului, al mediului de lucru, al curentului de pornire, al naturii sarcinii și al altor factori. Releul termic Str2-D13 ar trebui instalat într-un mediu de gaz uscat, ventilat, necoroziv și să se asigure că cablarea acestuia este corectă și fermă.

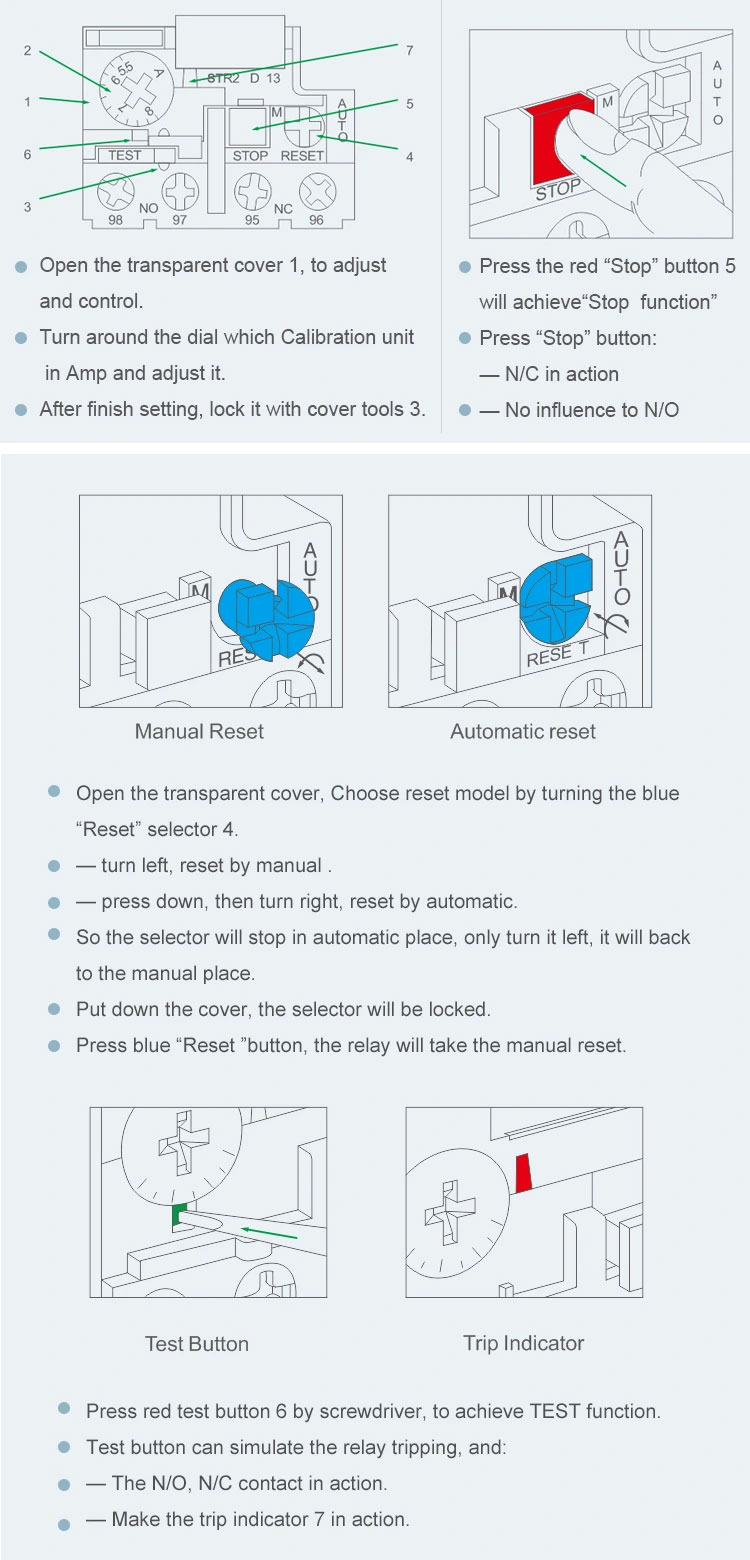

În cursul utilizării, starea de lucru a releului termic STR2-D13 trebuie verificat în mod regulat pentru a asigura funcționarea și siguranța normală. Dacă supraîncărcarea motorului este defectă, pentru a evita pornirea din nou a motorului cu ușurință, releul termic STR2-D13 ar trebui să fie resetat manual.
