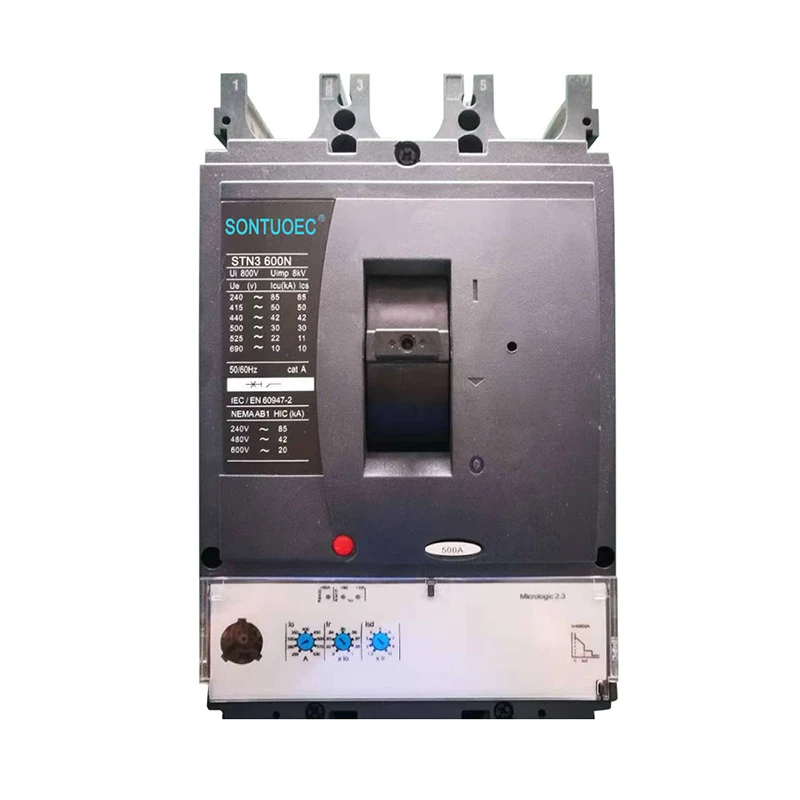

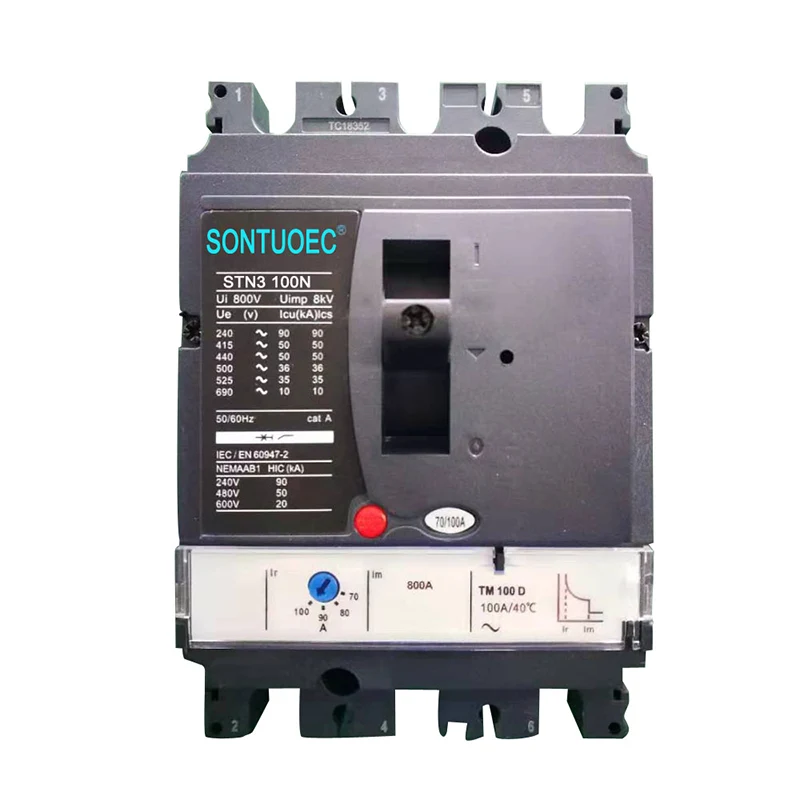

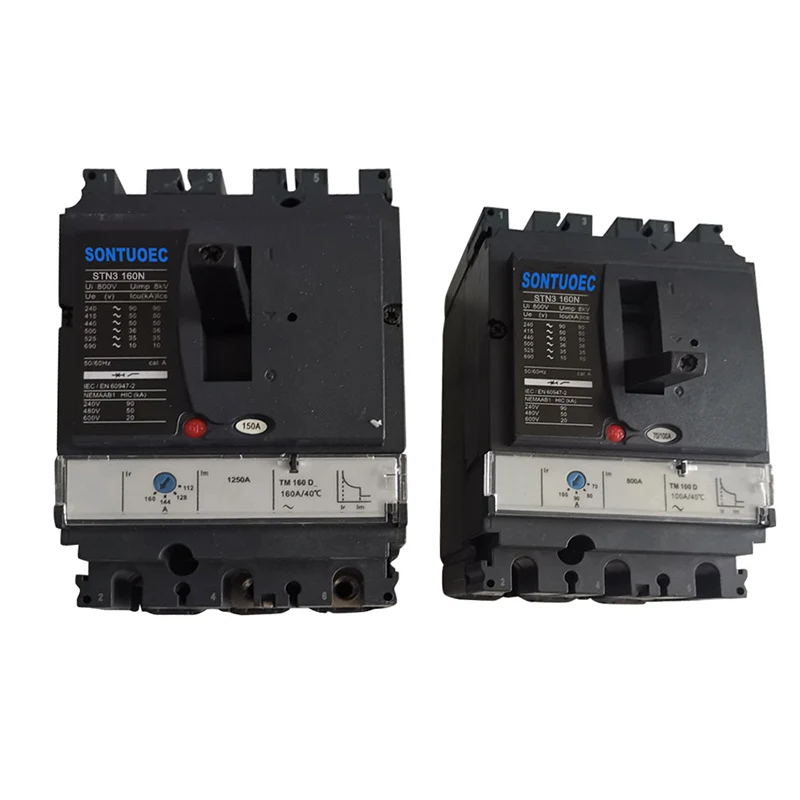

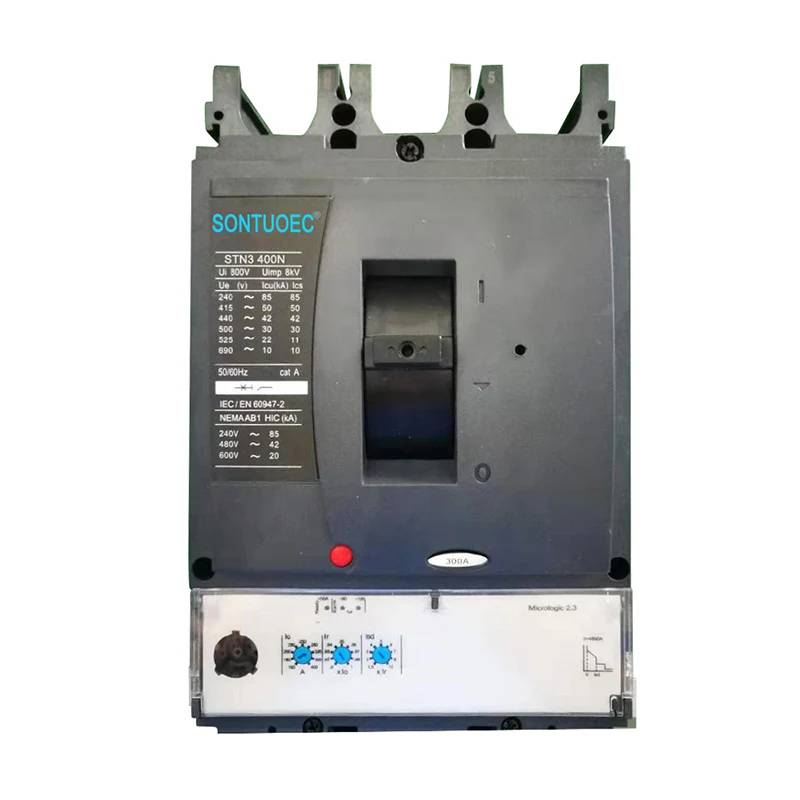

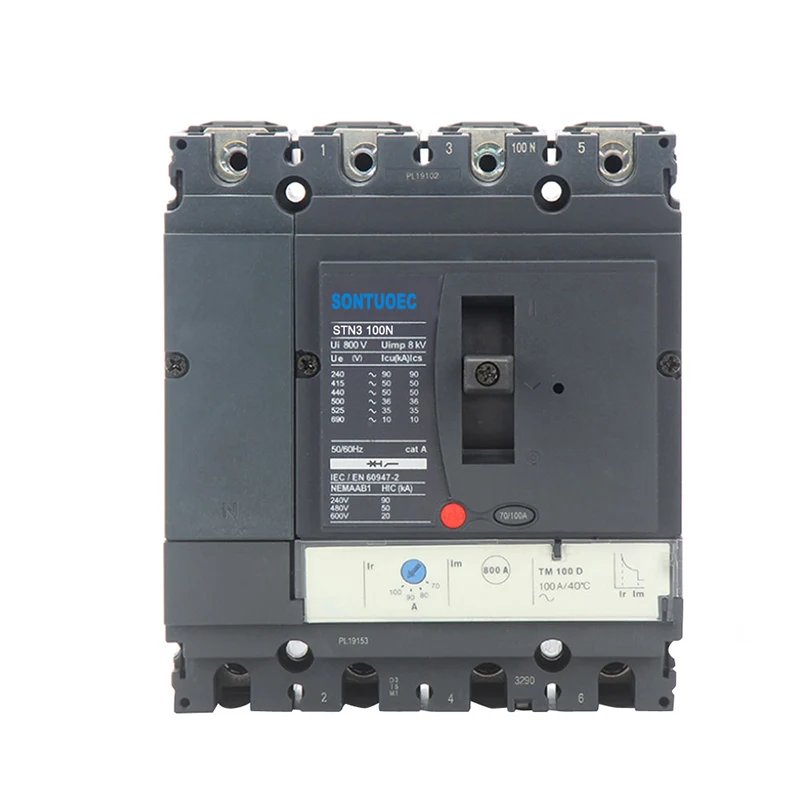

STN3 tipar de carcasă modelată de tip

Întrerupătorul de carcasă modelat de tip STN3 este o soluție fiabilă și avansată pentru protecția electrică în diferite aplicații. Proiectarea sa compactă, caracteristicile de protecție cuprinzătoare și capacitățile de comunicare îl fac o alegere ideală pentru sistemele electrice moderne.

Model:STN3

Trimite o anchetă

Descriere produs

Specificații	STN3 100				STN3 160				STN3 250				STN3 400				STN3 630
Curent de cadru (a)	100				160				250				400				630
Numărul de poli	3		4		3		4		3		4		3		4		3		4
Capacitate finală de rupere (UCI, KA)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (de la)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Tensiune de izolare nominală	AC800V
Tensiune de lucru evaluată	AC690V
Curent evaluat, declanșare termică, TMD, a	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Curent evaluat, declanșare electronică, microfon, a	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
Accesorii auxiliare, de alertă, de eroare	Sau/sd/sde/sdx
Șunt și sub tensiune bobină	MX/MN
Viață mecanică	50000				40000				20000				15000				15000
Viață electrică	30000				20000				10000				6000				4000

Modelul nr.	STN3
STANDARD:	IEC 60947-2
Mediu de extindere a arcului	Aer
Structura	McCB
Tip	Breaker de carcasă Moulede
Certificare	CE
Aprobări	CE, ISO9001
Timpul de livrare	În 20 de zile
Specificații	63A-630A
Origine	Wenzhou Zhanjiang
Capacitatea de producție	2000 de piese/săptămână
Viteză	Întrerupător de tip normal
Instalare	Fix
Numărul poli	3p 4p
Funcţie	Întrerupător convențional, Protecția privind defecțiunea circuitului, Protecția supracurentului
Preţ	Prețul fabricii
Timp de garanție	12 luni
Pachet de transport	Cutie interioară/Carton
Marcă comercială	Esoueec, wzscec, esutune, imdec
Cod HS	8536200000

Caracteristici cheie

• Protecție și funcționalitate: aceste întreruptoare oferă o protecție cuprinzătoare pentru sistemele electrice, inclusiv supraîncărcarea și protecția la scurtcircuit. Acestea sunt concepute pentru a deconecta automat circuitul atunci când apare o defecțiune, împiedicând deteriorarea echipamentelor și asigurând siguranța.

• Curentul de coajă și curentul nominal: curentul de coajă (de exemplu, 160N) indică capacitatea maximă de întrerupere extensibilă a carcasei întreruptorului. Curentul nominal (de exemplu, 100a) este curentul maxim de funcționare normal, circuitul nu trebuie să depășească pentru a preveni declanșarea din cauza supracurentului.

• Configurații de poli: Disponibil în configurații cu 3 poli (3p) și 4-pole (4p), potrivite pentru diferite sisteme și aplicații electrice.

• Unități de călătorie electronică: unitățile avansate de călătorie electronică oferă capacități precise de măsurare și comunicare, permițând monitorizarea în timp real și diagnosticul parametrilor electrici.

• Proiectare compactă: seria NSX compactă, în special, este cunoscută pentru proiectarea sa compactă, care combină instrumentele de eficiență energetică, măsurare, management și comunicare.

Aplicații

• Utilizare industrială: utilizat pe scară largă în setările industriale pentru distribuirea și protejarea energiei electrice la diverse echipamente și utilaje.

• Energie și infrastructură: adecvat pentru aplicații în rețelele de distribuție de energie și proiecte de infrastructură.

• Comercial și rezidențial: utilizat și în clădiri comerciale și case rezidențiale pentru sisteme de distribuție principale și secundare.

Caracteristici suplimentare ale seriei NSX compacte

• Protecție îmbunătățită: Caracteristici precum contactele cu rotație dublă și declanșarea energiei asigură o protecție fiabilă împotriva defecțiunilor.

• Coordonare selectivă: selectivitatea îmbunătățită ajută la menținerea continuității sursei de alimentare la circuitele neafectate în timpul defecțiunilor.

• Capabilități de comunicare: Modul de comunicare MODBUS și BSCM (modul de control al stării întrerupătorului) Activează transmiterea datelor între întreruptorul și un sistem de supraveghere.

• Afișare și monitorizare: LED-ul „Ready” și alți indicatori oferă informații de stare în timp real, în timp ce unitatea de afișare a ușilor cabinetului FDM121 poate afișa diverși parametri măsurați.

• Întreținere și configurare: indicatorii de întreținere arată uzura pe contacte, profiluri de încărcare și numărul de operațiuni, ajutând la întreținerea predictivă.

Instalare și întreținere

• Instalare: urmați instrucțiunile producătorului pentru o instalare corectă, asigurând autorizații minime și folosind hardware de montare adecvat.

• Întreținere: Se recomandă inspecția și testarea periodică a întreruptoarelor pentru a se asigura că funcționează corect și oferă o protecție continuă.
