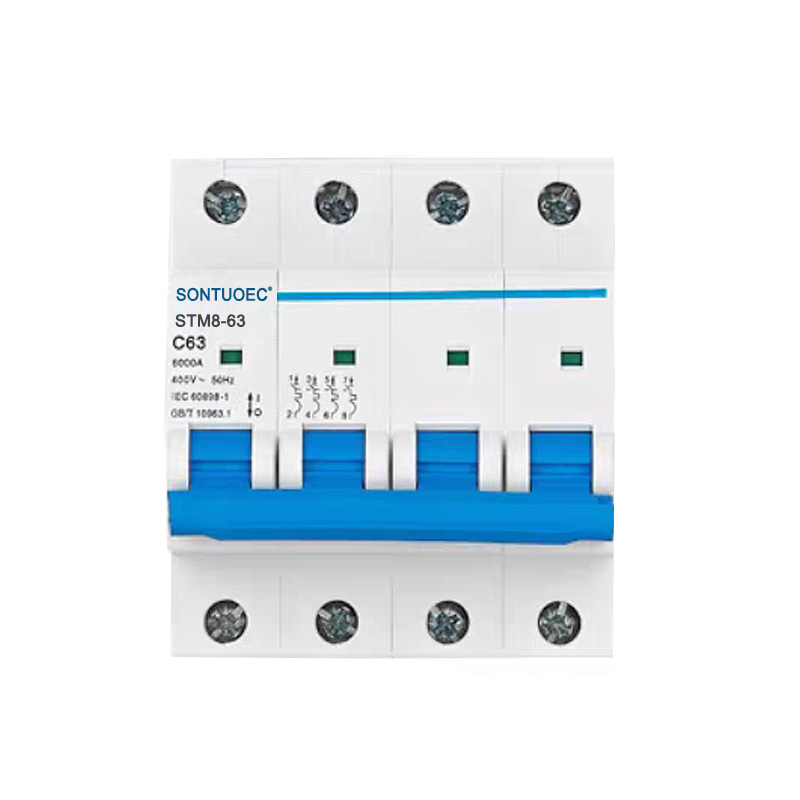

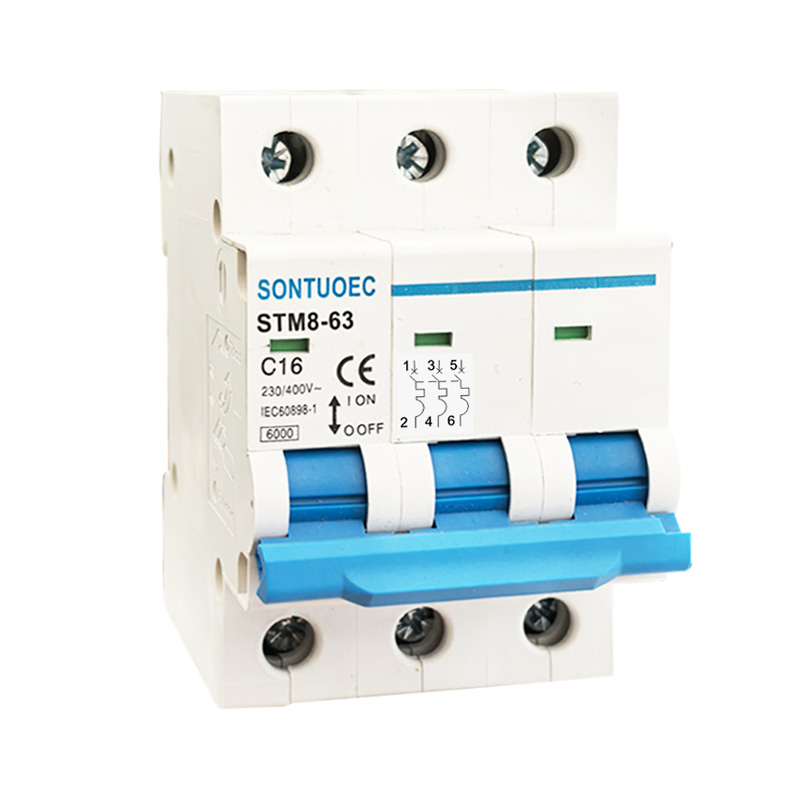

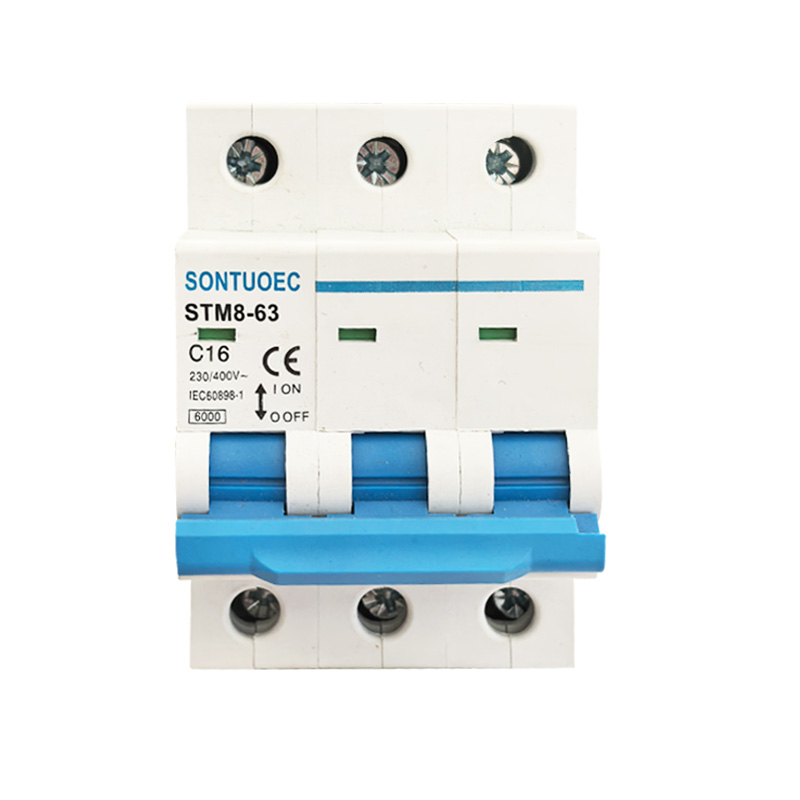

STM8-63 Miniatură întrerupător 6KA 1P 2P 3P 4P 16A 230/400V

Sontuoec este unul dintre furnizorii/producătorii chinezi specializați în producerea diferitelor aparate electrice mici STM8-63 Breaker de circuit în miniatură 6KA 1P 2P 3P 4P 16A 230/400V are caracteristicile structurii avansate, performanță fiabilă, capacitatea de rupere ridicată, aspectul elegant, iar piesele sale sunt făcute din material cu rezistență la impact, o caracteristică puternică de flăcări flăcări. Este adecvat sistemului de alimentare cu ac 50/60Hz, tensiune nominală de 230/400V și curent nominal până la 63A. Se aplică în principal la clădirea de birouri, reședința, pentru iluminat, distribuția puterii și supraîncărcarea și protecția pe scurtcircuit a echipamentelor. În mod normal, poate fi utilizat și ca transfer frecvent al sistemului de alimentare. Se conformează standardelor IEC60898-1.

Model:STM8-63

Trimite o anchetă

Descriere produs

Specificații:

	Standard		IEC/EN 60898-1
Caracteristici electrice	Evaluat curent în	A	1,2,4,6,10,16,20,25,32,40,50,63
	Poli	P	1,2,3,4
	Tensiune evaluată ue	V	AC 230, 400
	UI de tensiune de izolare	V	500
	Frecvență nominală	Hz	50/60
	Capacitate de rupere nominală	A	3000, 4500, 6000
	Impulsul evaluat tensiune (1,2/50) UIMP	V	4000
	Tensiune de testare dielectrică la ind.freq. for 1 min	Kv	2
	Gradul de poluare		2
	Caracteristică de eliberare termo-magnetică		B, C, D.
Caracteristici mecanice	Electric viaţă	t	4000
	Viață mecanică	t	10000
	Grad de protecție		IP20
	Temperatura de referință pentru setare	ºC	30
	de element termic	ºC	30
	Temperatura ambiantă	ºC	-5 ~+40 (special Cerere vă rugăm să consultați
	(cu media zilnică ≤35ºC)	ºC	temperatură Corecția compensării)
	Temperatura de depozitare	ºC	-25 ~+70
Instalare	Terminal tip de conexiune		Cablu/tip de știft bara de autobuz
	Dimensiunea terminalului superior/jos pentru cablu	mm²	25
	Dimensiunea terminalului superior/jos pentru cablu	AWG	18 martie
	Dimensiunea terminală superioară/jos pentru bara de autobuz	mm²	25
	Dimensiunea terminală superioară/jos pentru bara de autobuz	AWG	18 martie
	Cuplul de strângere	N^*m	2
	Cuplul de strângere	In-lbs	18
	Montare		pe DIN RAIL EN 60715 (35mm) cu ajutorul unui dispozitiv de clip rapid
	Conexiune		Din sus și de jos

Principalele funcții ale stb1-63 întrerupător în miniatură

1. Protecție împotriva încărcării: Când curentul din circuit depășește valoarea nominală a MCB, întrerupătorul de circuit miniatură STM8-63 6KA 1P 2P 3P 4P 16A 230/400V va tăia automat circuitul într-o perioadă de timp stabilită pentru a împiedica supraîncălzirea circuitului și echipamentului.

2. Protecție privind circuitul de short: Când are loc un scurtcircuit în circuit, întrerupătorul de circuit STB1-63 a tăiat imediat circuitul pentru a împiedica curentul de scurtcircuit să deterioreze circuitul și echipamentul.

3. Protecție de plecare (unele MCB-uri au această funcție): Pentru MCBS cu protecție la scurgeri, atunci când există scurgeri în circuit, întrerupătorul de circuit STB1-63 în miniatură va tăia rapid circuitul pentru a proteja siguranța personală.

Principiul funcționării MCBS

MCB -urile conțin, de obicei, un detector de declanșare magnetic sau electronic termic în interior, care este utilizat pentru a detecta modificările curentului din circuit. Când curentul este anormal, atacantul declanșează mecanismul de declanșare al MCB, ceea ce determină întrerupătorul STB1-63 în miniatură să taie rapid circuitul.

1. Atacantul magnetic intermediar: utilizează căldura generată atunci când curentul trece prin conductor pentru a declanșa declanșarea. Când curentul este prea mare, conductorul se încălzește, determinând aplecarea bimetalului din interiorul atacantului magnetic termic, declanșând astfel mecanismul de declanșare.

2. Atacantul electronic: utilizează componente electronice pentru a detecta modificările de curent și pentru a controla acțiunea mecanismului de declanșare. Când este detectat un curent anormal, atacantul electronic trimite un semnal către mecanismul de declanșare pentru a tăia circuitul.

Scenarii de aplicații ale MCB

MCB -urile sunt utilizate pe scară largă în sistemele electrice din zonele rezidențiale, comerciale și industriale pentru a proteja circuitele și echipamentele de daunele cauzate de curenții anormali. De obicei, sunt instalate în căsuțe de distribuție, tablouri de întrerupătoare sau dulapuri de control și sunt utilizate ca comutator principal sau întrerupător de ramură al unui circuit.

Selecția și instalarea MCBS

1. Selecție: Când selectați MCBS, trebuie să luați în considerare factori precum curentul nominal al circuitului, nivelul de tensiune, caracteristicile de protecție și dacă este necesară protecția la scurgeri. De asemenea, este important să vă asigurați că break-ul de întrerupător în miniatură STB1-63 selectat cu standarde și reglementări locale de siguranță electrică.

2. Instalarea: Break-ul de circuit miniaturat STM8-63 6KA 1P 2P 3P 4P 16A 230/400V trebuie instalat într-un mediu uscat, ventilat, fără gaze corozive și să se asigure că este conectat corect și sigur. În timpul instalării, trebuie respectate reglementări relevante de siguranță electrică și proceduri de funcționare.
