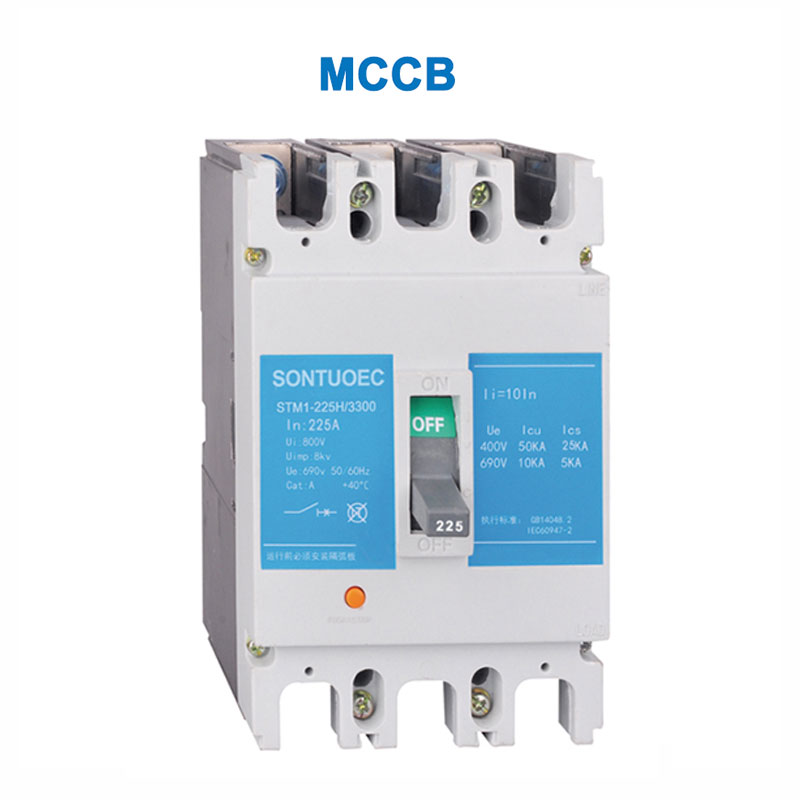

STM1 Cazuri modelate de circuite

Întreruptoarele de carcasă modelate STM1, MCCB, numele complet este întreruptorul de carcasă modelat. Este un dispozitiv de siguranță electrică, cu protecție de suprasarcină, scurtcircuit și subțire, utilizată pe scară largă în sistemele de distribuție a energiei în zone industriale, comerciale și rezidențiale. Înțelegând principiul său de lucru, caracteristicile, scenariile de aplicare și metodele de selecție și instalare, puteți utiliza și menține mai bine întrerupătoarele de circuite de carcasă modelate STM1 pentru a asigura funcționarea în siguranță a sistemelor electrice.

Model:STM1-250

Trimite o anchetă

Descriere produs

Specificații

Tip	Curent de cadru (LNM)	Curent evaluat (a)	Tensiune de lucru evaluată (V)	Tensiune de izolare nominală	Limitarea limitării de scurtcircuit Abititatea KA 400V	Abilitatea de întrerupător de scurtcircuit Opearing KA 400V	Dimensiuni contur			Montare dimensiuni

							L	W 3P/4P	H	A	B	4-φd
STM1-63 l	63	(6), 10,16,20,25,32, 40,50,63	AC 400V	500V	25	18	135	78	73.5	25	117	Φ3.5
STM1-63 m					50	35	135	78/103	81.5
STM1-100L	100	(10), 16,20,25,32,40, 50,63,80,100	AC 400V	500V	35	35	150	92	68	30	129	Φ4.5
STM1-100M					50	50	150	92/122	86
STM1-100 h					85	85
STM1-160 L.	160	100.125.140.160	AC 400V	690V	35	35	165	107	86	35	126	Φ4.5
STM1-160M					50	50	165	107/142	103
STM1-160H					85	85
STM1-225L	225	100.125.140.160.180, 200,225	AC 400V	690V	35	22	165	107	86	35	126	Φ4.5
STM1-225M					50	35	165	107/142	103
STM1-225H					85	50
STM1-400L	400	225.250.315.350, 400	AC 400V	690V	42	35	257	150/198	105	44	194	Φ7
STM1-400M					65	50	257	150/198	105	44	194	Φ7
STM1-400H					100	65
STM1-630L	630	400.500.630	AC 400V	690V	42	35	270	182/240	110	58	200	Φ7
STM1-630M					65	50	270	182	110	58	200	Φ7
STM1-630H					100	65
STM1-800m	800	630.700.800	AC 400V	690V	75	50	275	210	103	70	243	Φ7
STM1-800H					100	65

Funcțiile principale ale întrerupătoarelor de carcase modelate STM1

Protecția supraîncărcării: Când curentul din circuit depășește valoarea nominală a întrerupătoarelor de carcasă modelate STM1, acesta va tăia automat circuitul într -o perioadă de timp stabilită pentru a împiedica supraîncălzirea circuitului și echipamentului, evitând astfel focul și deteriorarea.

Protecția la scurtcircuit: Când apare un scurtcircuit într -un circuit, întrerupătoarele de carcasă modelate STM1 vor tăia rapid circuitul pentru a împiedica curentul de scurtcircuit să provoace daune grave circuitului și echipamentului.

Protecția subvenții (unele întrerupătoare de carcasă modelate STM1 au această funcție): Când tensiunea de alimentare este redusă la un anumit nivel, întreruptoarele de circuit de carcasă modelate STM1 vor tăia circuit

STM1 Molded Case Circuit Breakers

Principiul funcționării întrerupătoarelor de carcase modelate STM1

Întreruptoarele de carcasă modelate STM1 conține un detector de declanșare magnetic sau electronic termic intern pentru a detecta modificările de curent și de tensiune în circuit. Când curentul sau tensiunea este anormală, atacantul declanșează mecanismul de declanșare al întrerupătoarelor de carcasă modelate STM1, determinând să taie rapid circuitul.

1. Tripper magnetic intermediar: utilizează căldura generată atunci când curentul trece printr -un conductor pentru a declanșa o călătorie. Când curentul este prea mare, conductorul se încălzește, determinând aplecarea bimetalului din interiorul atacantului magnetic termic, declanșând astfel mecanismul de declanșare.

2. Atacantul electronic: utilizează componente electronice pentru a detecta modificările curentului și tensiunii și pentru a controla acțiunea mecanismului de declanșare. Când este detectată o anomalie, atacantul electronic trimite un semnal către mecanismul de declanșare pentru a tăia circuitul.

Caracteristici ale întrerupătoarelor de carcasă modelate STM1

Capacitate ridicată de rupere: întrerupătoarele de carcasă modelate STM1 au o capacitate ridicată de rupere a scurtcircuitului, ceea ce poate tăia rapid circuitul atunci când are loc un scurtcircuit și poate proteja siguranța circuitului și echipamentului.

Funcții multiple de protecție: Pe lângă funcțiile de bază de suprasarcină și de protecție de scurtcircuit, unele întrerupătoare de carcasă modelate STM1 au, de asemenea, funcții suplimentare, cum ar fi protecția subțire și protecția privind defectele la sol.

Ușor de instalat și întreținut: întrerupătoarele de carcasă modelate STM1 adoptă de obicei un design modularizat, care este ușor de instalat și întreținut și este potrivit pentru diverse sisteme de distribuție a energiei.

Fiabilitate ridicată: întrerupătoarele de carcasă modelate STM1 au fost testate riguros și certificate pentru a avea o fiabilitate și stabilitate ridicată pentru a asigura funcționarea în siguranță a sistemelor electrice.

Scenarii de aplicare ale întrerupătoarelor de carcase modelate STM1

Întrerupătoarele de carcasă modelate STM1 sunt utilizate pe scară largă în sistemele de distribuție a energiei în sectoarele industriale, comerciale și rezidențiale, fie ca comutator principal, fie ca întrerupător de ramură al unui circuit. De obicei, sunt instalate în căsuțe de distribuție, dulapuri de distribuție sau dulapuri de control pentru a proteja circuitele și echipamentele de daunele cauzate de curenții și tensiunile anormale.
