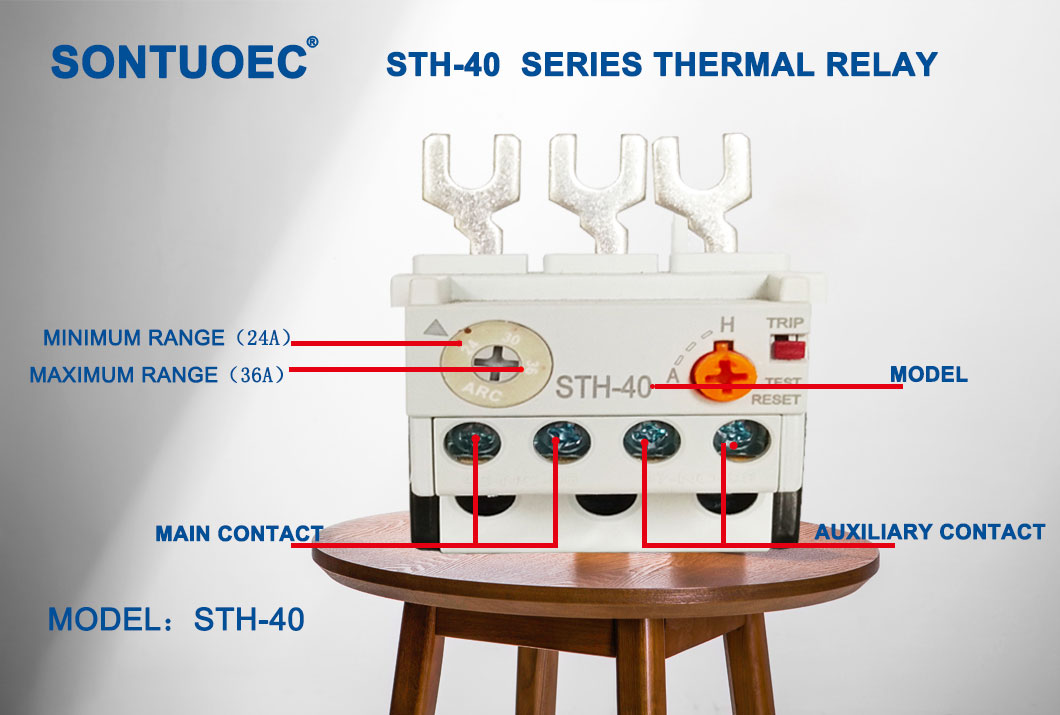

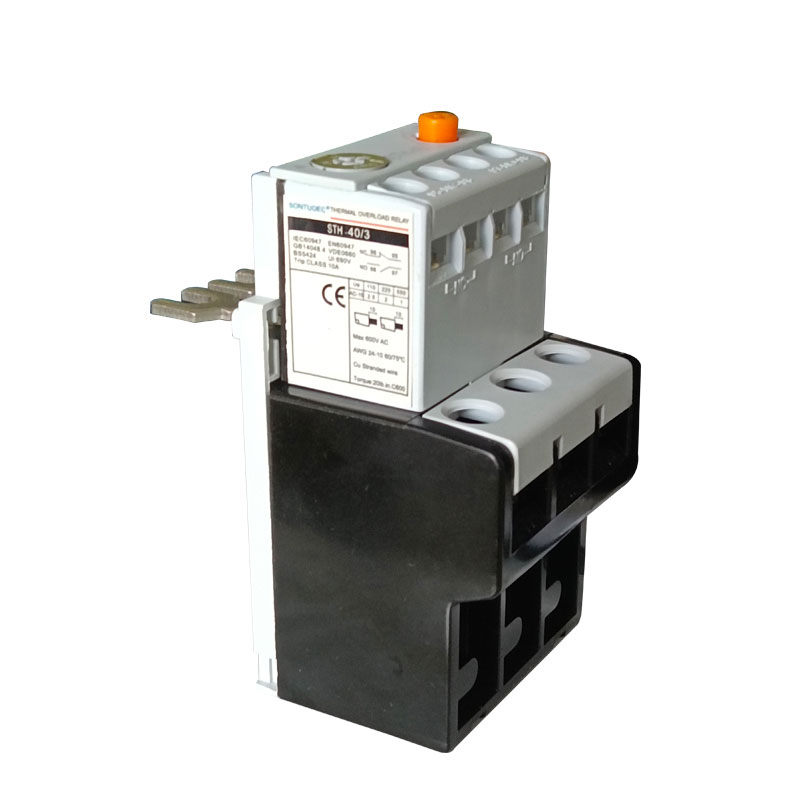

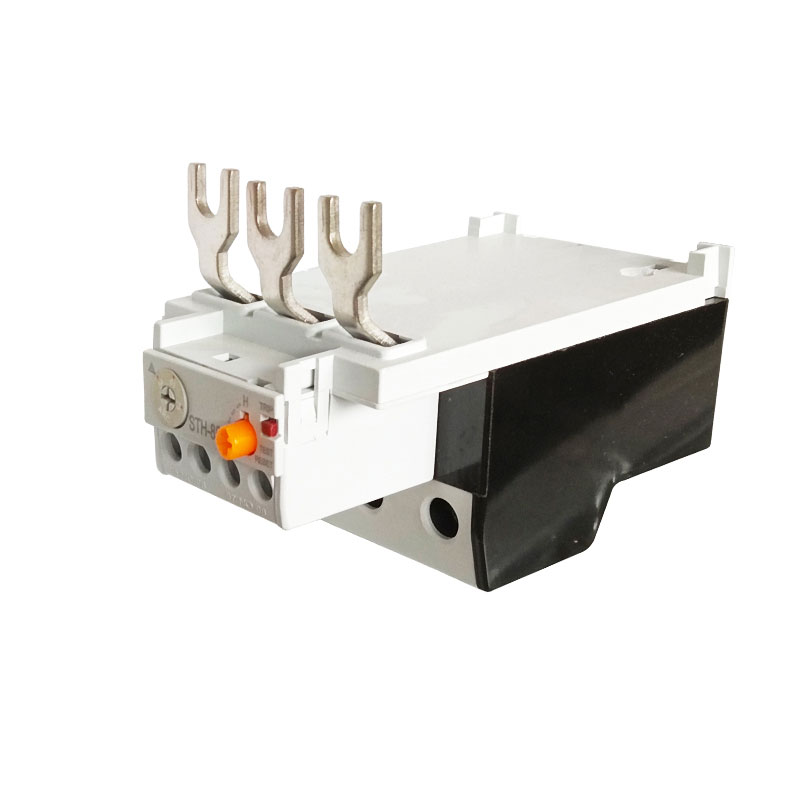

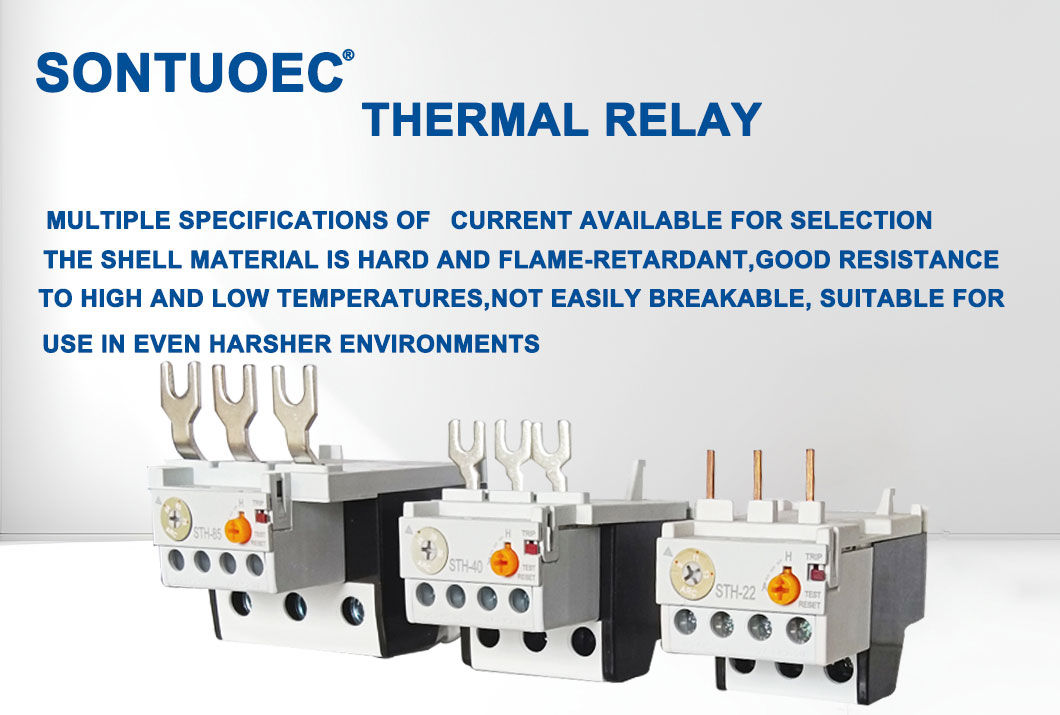

Releu de suprasarcină termică din seria STH-40

Releul de suprasarcină termică din seria STH-40 este potrivit pentru circuitul AC 50/60 Hz, tensiune operațională nominală până la 660V. Și poate realiza funcția de supraîncărcare și protecție împotriva eșecului în fază pentru motorul de curent alternativ. Acest produs se conformează cu standardul GB14048.4, IEC60947-4-1.

Model:STH-40

Trimite o anchetă

Descriere produs

Parametrul tehnic principal:

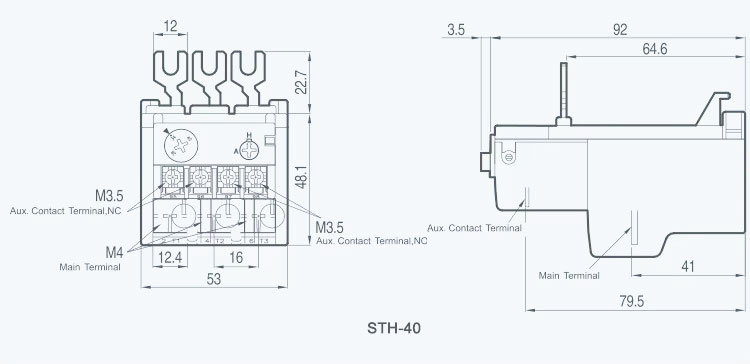

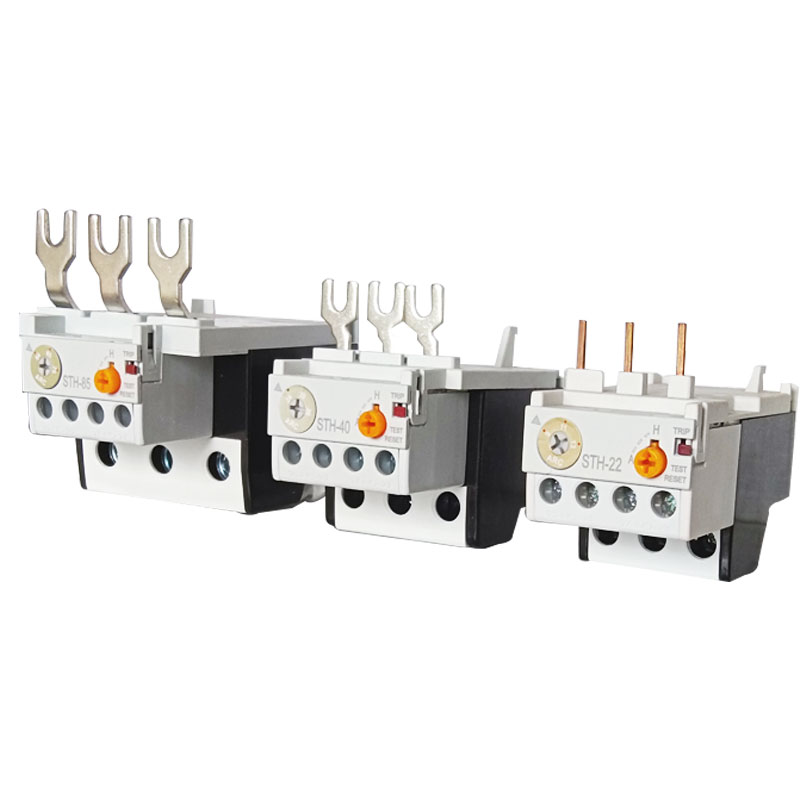

Model	Actual	Potrivit pentru Contactori
STH-22/3	0,4-63a	GMC-9 ~ 22
STH-22/3	0,63-1A	GMC-9 ~ 22
STH-22/3	1-1.6a	GMC-9 ~ 22
STH-22/3	1.6-2.5a	GMC-9 ~ 22
STH-22/3	2.5-4a	GMC-9 ~ 22
STH-22/3	4-6a	GMC-9 ~ 22
STH-22/3	5-8a	GMC-9 ~ 22
STH-22/3	6-9a	GMC-9 ~ 22
STH-22/3	7-10A	GMC-12 ~ 22
STH-22/3	9-13a	GMC-12 ~ 22
STH-22/3	12-18a	GMC-18 ~ 22
STH-22/3	16-22a	GMC-22
STH-40/3	18-26a	GMC-32 ~ 40
STH-40/3	24-36a	GMC-32 ~ 40
STH-40/3	28-40a	GMC-40
STH-85/3	34-50a	GMC-50 ~ 85
STH-85/3	45-65a	GMC-50 ~ 85
STH-85/3	54-75a	GMC-65 ~ 85
STH-85/3	63-85a	GMC-75 ~ 85

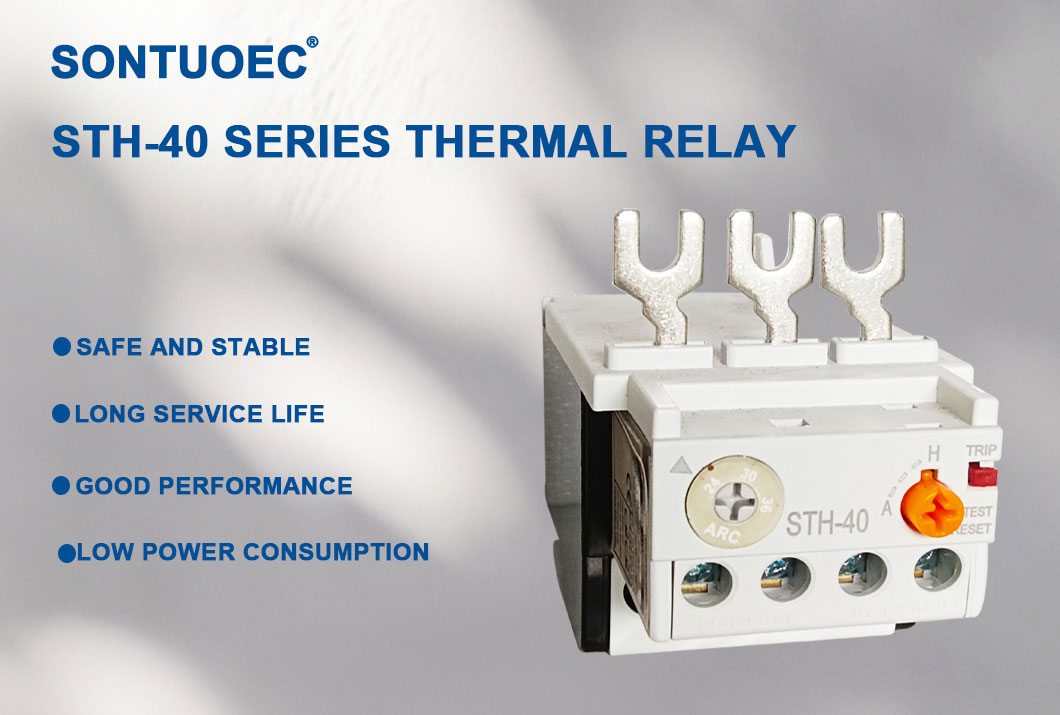

STH-40 Series Thermal Overload Relay

Funcții principale

Protecția motorului: funcția principală a releului de suprasarcină termică este de a împiedica deteriorarea motorului din cauza supraîncărcării. Când motorul este supraîncărcat, releul de suprasarcină termică va tăia sursa de alimentare la timp pentru a împiedica motorul să ardă din cauza supraîncălzirii.

Protecția liniilor electrice: Pe lângă protejarea motorului, releul de suprasarcină termică poate proteja și liniile electrice. Când motorul este supraîncărcat, curentul său va crește, ceea ce poate duce la supraîncălzirea și topirea liniilor electrice. Prin detectarea modificării curentului, releul de suprasarcină termică determină dacă linia electrică este supraîncărcată și taie sursa de alimentare, dacă este necesar.

Îmbunătățirea siguranței sistemului de alimentare: releul de suprasarcină termică poate preveni eficient deteriorarea liniei motorului și a liniei de alimentare, reducând astfel rata de eșec a sistemului de alimentare și îmbunătățind siguranța sistemului de alimentare.

Principiul funcționării

Principiul de funcționare al releului de suprasarcină termică se bazează în principal pe efectul termic curent și pe proprietățile de detectare a temperaturii bimetalului. Când apare o suprasarcină într -un motor, curentul crește, ceea ce face ca generarea mai multă căldură în elementul de încălzire al releului de suprasarcină termică. Această căldură este transferată către bimetal, care se îndoaie atunci când este încălzită, deoarece este confecționată din două aliaje cu diferențe mari de coeficienți de expansiune liniară. Atunci când bimetalul se va îndoaie într -o anumită măsură, acesta va declanșa alimentatul electromagnetic pentru a fi alimentat, ceea ce la rândul său va conduce contactele să acționeze și să taie sursa de alimentare a motorului.

Domeniul de aplicare

Releul de suprasarcină termică este de obicei utilizat în circuite cu AC 50Hz, tensiune de izolare nominală de 660V și curent de 0,1 ~ 630A și este utilizat în principal pentru supraîncărcarea și protecția întreruperii de fază a motoarelor AC în trifazare. Poate fi, de asemenea, utilizat pentru a forma un starter cu un contactor de curent alternativ adaptat pentru a oferi o protecție completă pentru motor.

Caracteristici ale produsului

Structura simplă: Acest releu de suprasarcină termică adoptă de obicei un design structural relativ simplu, ceea ce face ușor de instalat și de utilizare.

Full-Fatured: Pe lângă funcția de protecție a supraîncărcării de bază, are și funcțiile de protecție a pauzelor de fază și compensare a temperaturii.

Cost redus: în comparație cu alte dispozitive de protecție a motorului, prețul releului de suprasarcină termică este relativ scăzut, ceea ce reduce costul de cumpărare al utilizatorilor.

Performanță de funcționare stabilă: Deoarece adoptă bimetal ca element sensibil, performanța sa de funcționare este stabilă și fiabilă.

STH-40 Series Thermal Overload Relay
