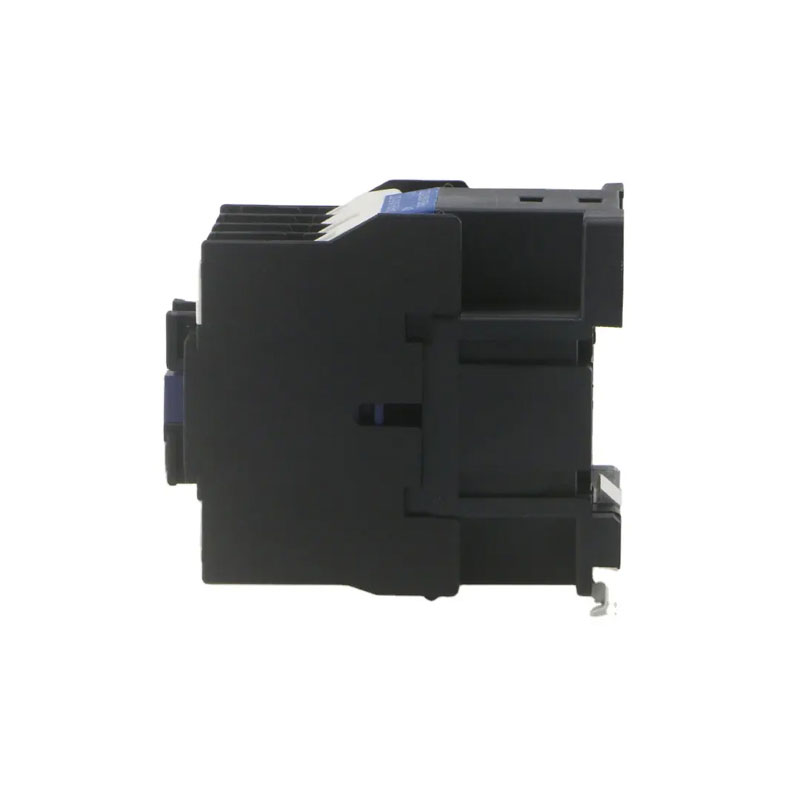

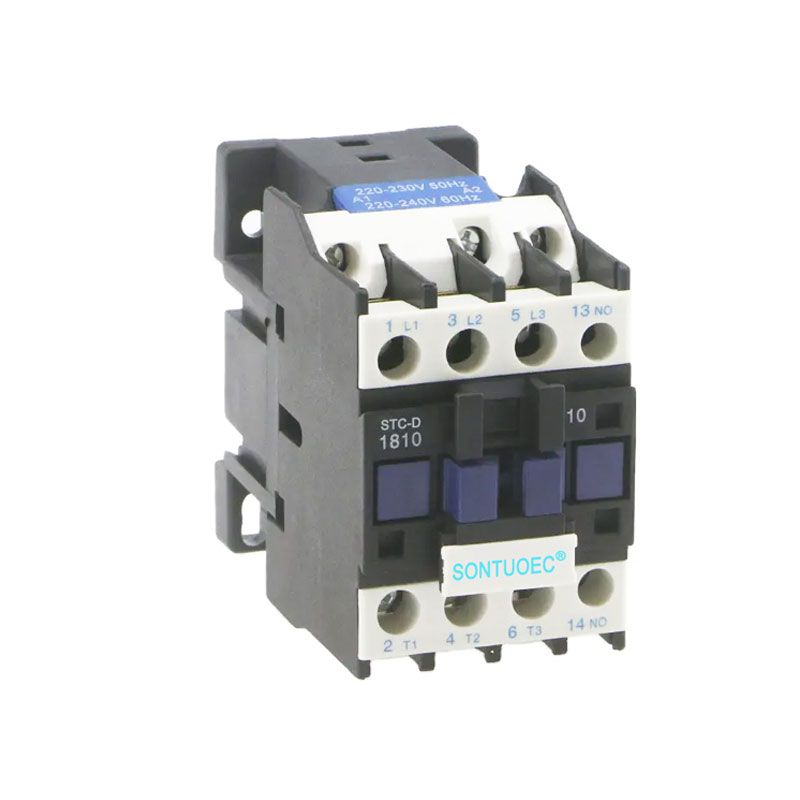

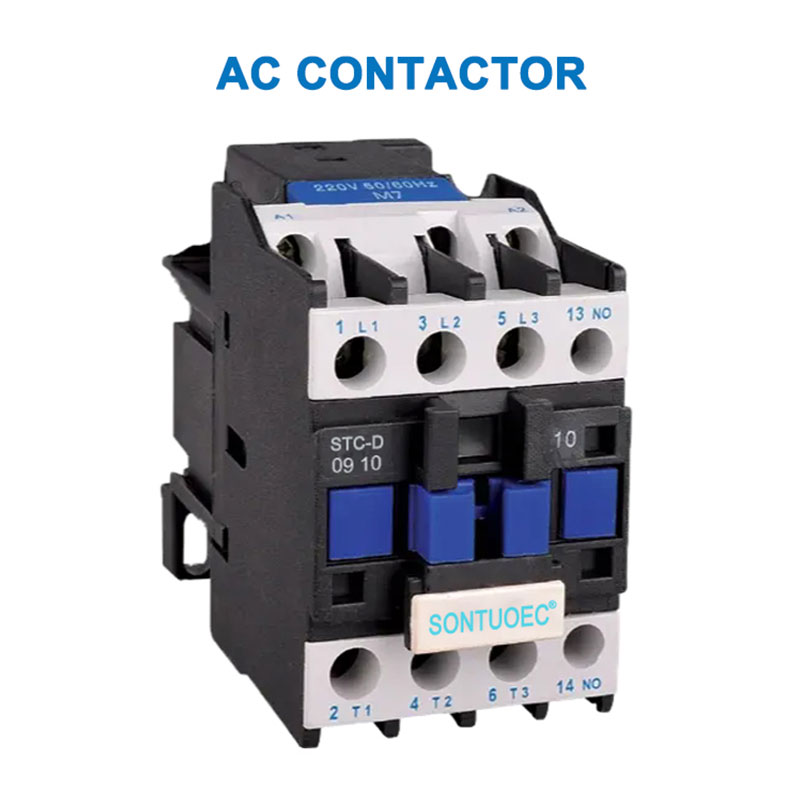

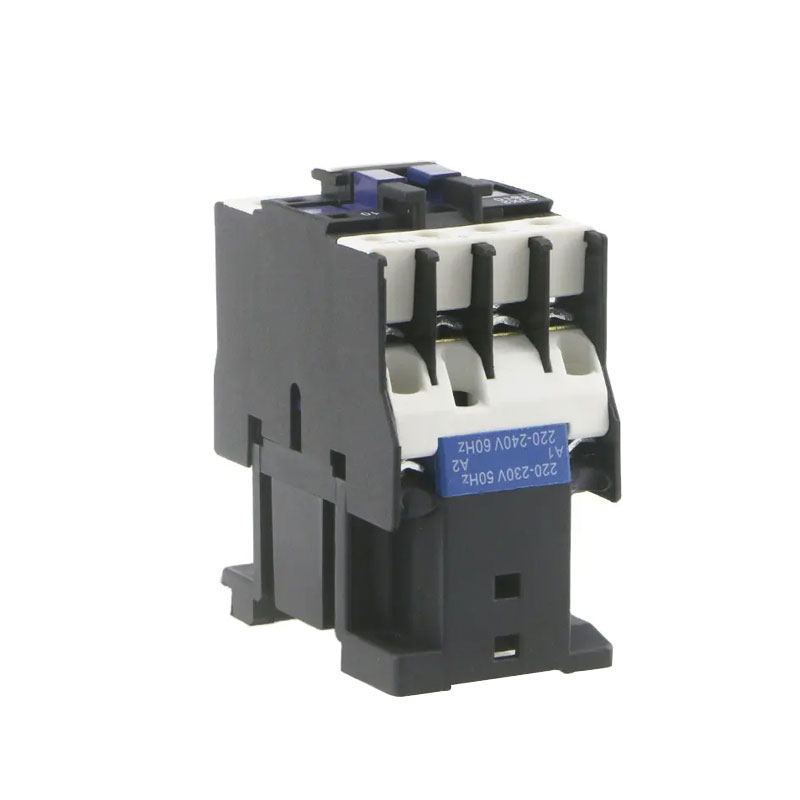

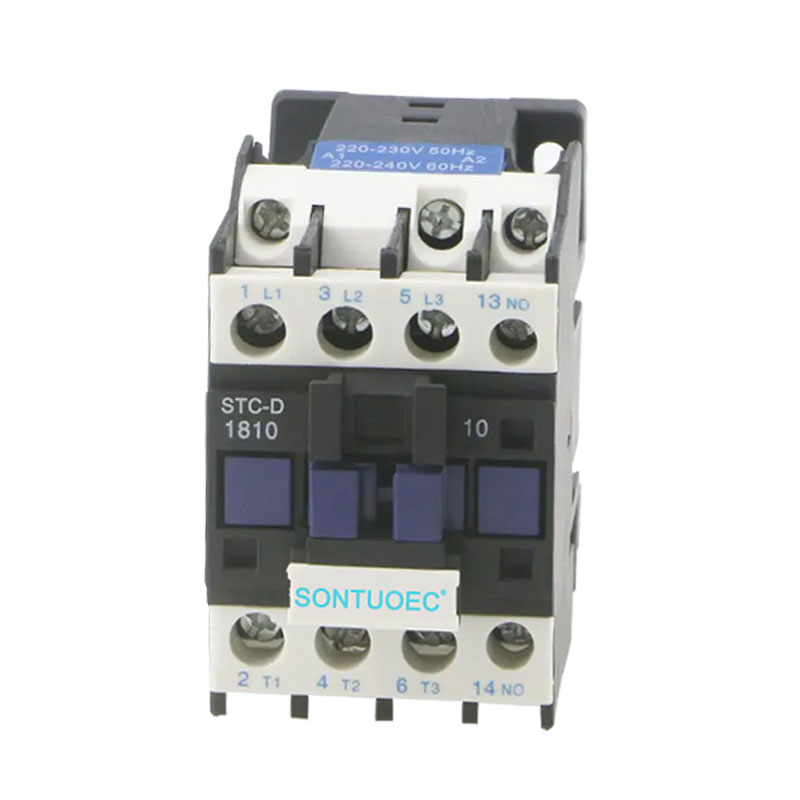

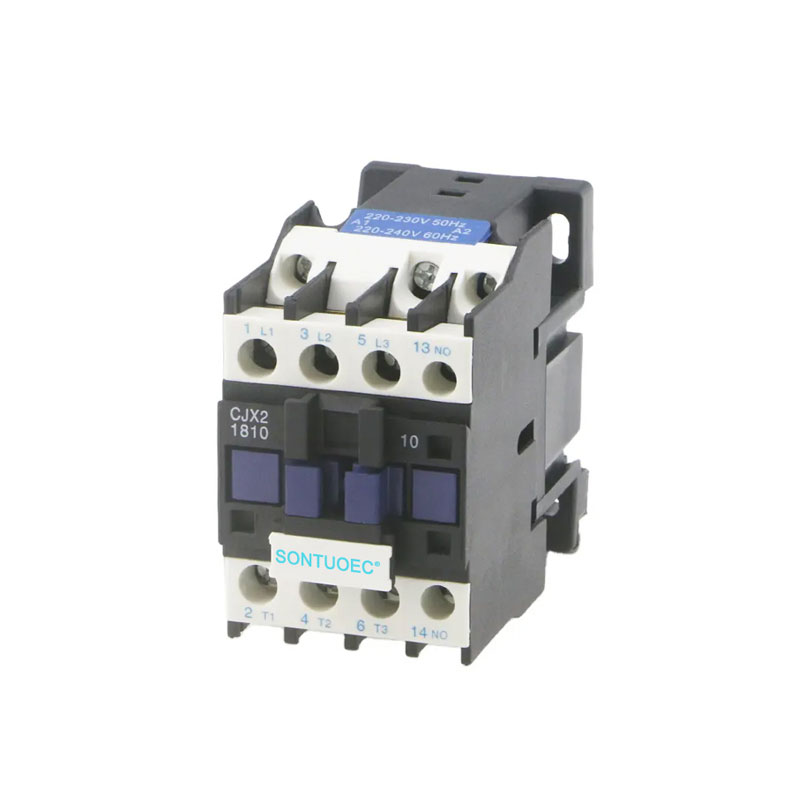

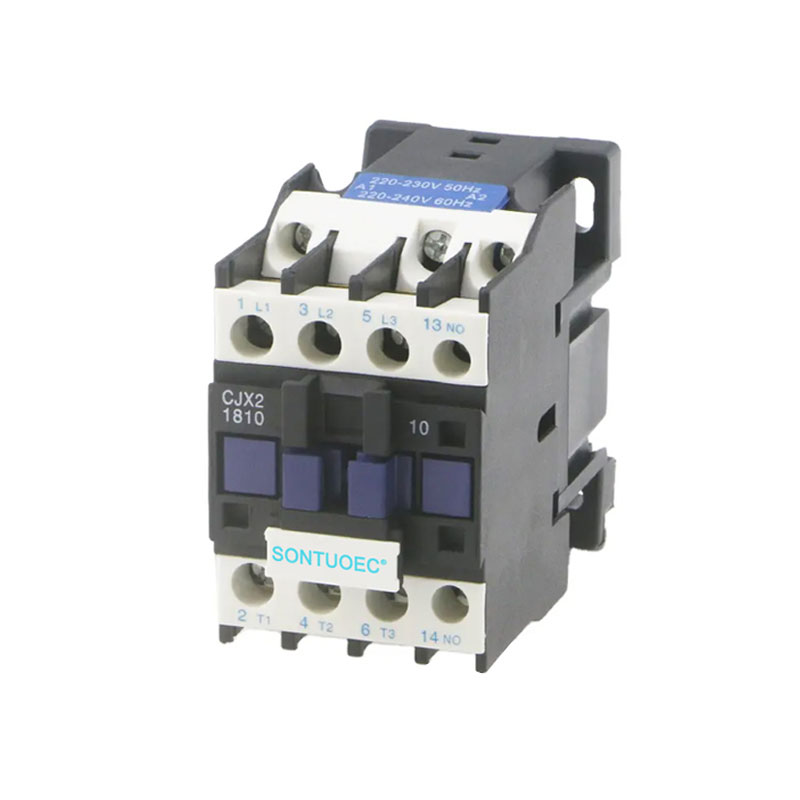

Contactor AC STC-D

Contactorul AC STC-D este o componentă electrică folosită pentru a controla de la distanță și a porni sau opri frecvent circuitele de curent alternativ. Este folosit în principal pentru deschiderea și controlul circuitelor în sistemele electrice de alimentare și pentru controlul de la distanță a motoarelor, iluminatului și a altor sarcini electrice în automatizările industriale. Contactorul de curent alternativ (AC), adică STC-D AC Contactor, este un echipament important de control electric, jucând un rol de neînlocuit în domeniul sistemelor de energie electrică și al automatizării industriale.

Model:STC-D

Trimite o anchetă

Descriere produs

Tip		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Curent nominal de lucru (A)	AC3	9	12	18	25	32	40	50	65	80	95
Curent nominal de lucru (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Putere nominală standard de 3 faze motoare 50/60Hz din categoria AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Curent termic nominal (A)		20	20	32	40	50	60	80	80	125	125
Durata de viata electrica	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Durata de viata electrica	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Durată de viață mecanică (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Numărul de contacte	3P+NU					3P+NC+NR
Numărul de contacte	3P+NC					3P+NC+NR

Structura și principiul de funcționare

Structură: Contactorul STC-D AC constă în principal dintr-un sistem electromagnetic (inclusiv miez de fier, bobină și inel de scurtcircuit etc.), sistem de contact (inclusiv contact principal și contact auxiliar) și dispozitiv de stingere a arcului.

Principiul de funcționare: Când bobina Contactorului STC-D AC este alimentată, miezul de fier generează un câmp magnetic, care atrage armătura și conduce contactele să acționeze, astfel încât contactele principale și contactele auxiliare să fie închise sau deconectate, controlând astfel pornirea și oprirea circuitului. Dispozitivul de stingere a arcului este utilizat pentru a stinge arcul atunci când contactele sunt deconectate pentru a proteja contactele de deteriorare.

STC-D AC Contactor

Tipuri și caracteristici

1.Tipuri:

Contactoarele de curent alternativ STC-D pot fi clasificate într-o varietate de tipuri în funcție de utilizarea și performanța lor, cum ar fi contactori industriali, contactori de clădiri și de uz casnic. Modelele comune includ seria CJ (de exemplu, seria CJX2, seria CJ20, seria CJT1), precum și produsele de serie ale ABB, Siemens, Schneider și alte mărci.

2. Caracteristici:

Lucru fiabil: Contactoarele STC-D AC au fiabilitate și stabilitate ridicate la lucru și pot rezista la curenți și tensiuni mari.

Performanță stabilă: sistemul său de contact este realizat din materiale de înaltă calitate, cu o bună conductivitate electrică și rezistență la abraziune la temperatură înaltă.

Întreținere convenabilă: Contactoarele STC-D AC au o structură compactă și sunt ușor de instalat și întreținut.

Scenarii de aplicare

Contactoarele de curent alternativ STC-D au o gamă largă de aplicații în sistemele de alimentare, automatizări industriale, construcții și electrice de uz casnic. De exemplu, în sistemul de alimentare, poate fi utilizat pentru a controla pornirea-oprirea și inversarea direcției motorului; în automatizarea industrială, poate fi utilizat pentru a controla pornirea-oprirea diferitelor echipamente electrice de pe linia de producție; în clădire și electrice de uz casnic, poate fi utilizat pentru a controla pornirea/oprirea echipamentelor, cum ar fi iluminatul și aerul condiționat.
