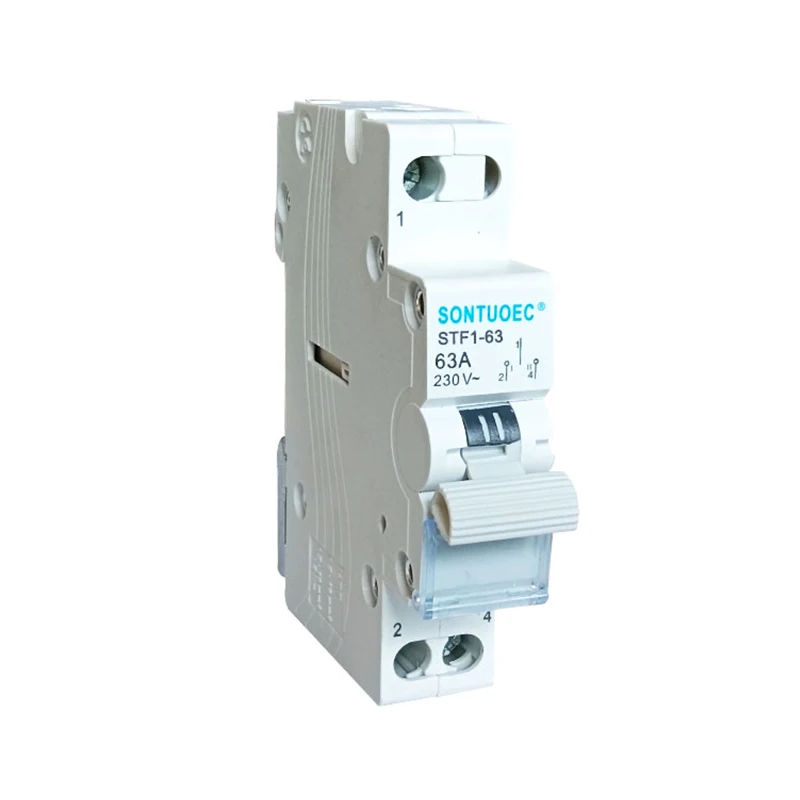

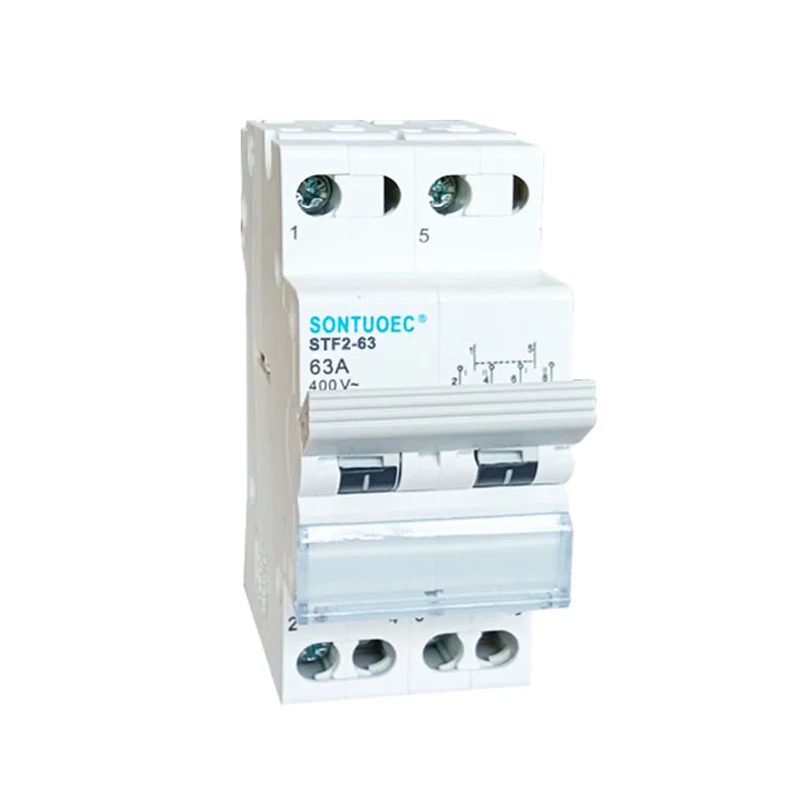

Schimbare manuală peste comutator

Schimbarea manuală peste comutator este un comutator cu două sau mai multe poziții care pot fi operate manual pentru a schimba starea de conectare a unui circuit. Este utilizat în mod obișnuit în aplicații în care trebuie selectate diferite căi de circuit, cum ar fi comutarea puterii de rezervă, pornirea echipamentelor și controlul stopului etc.

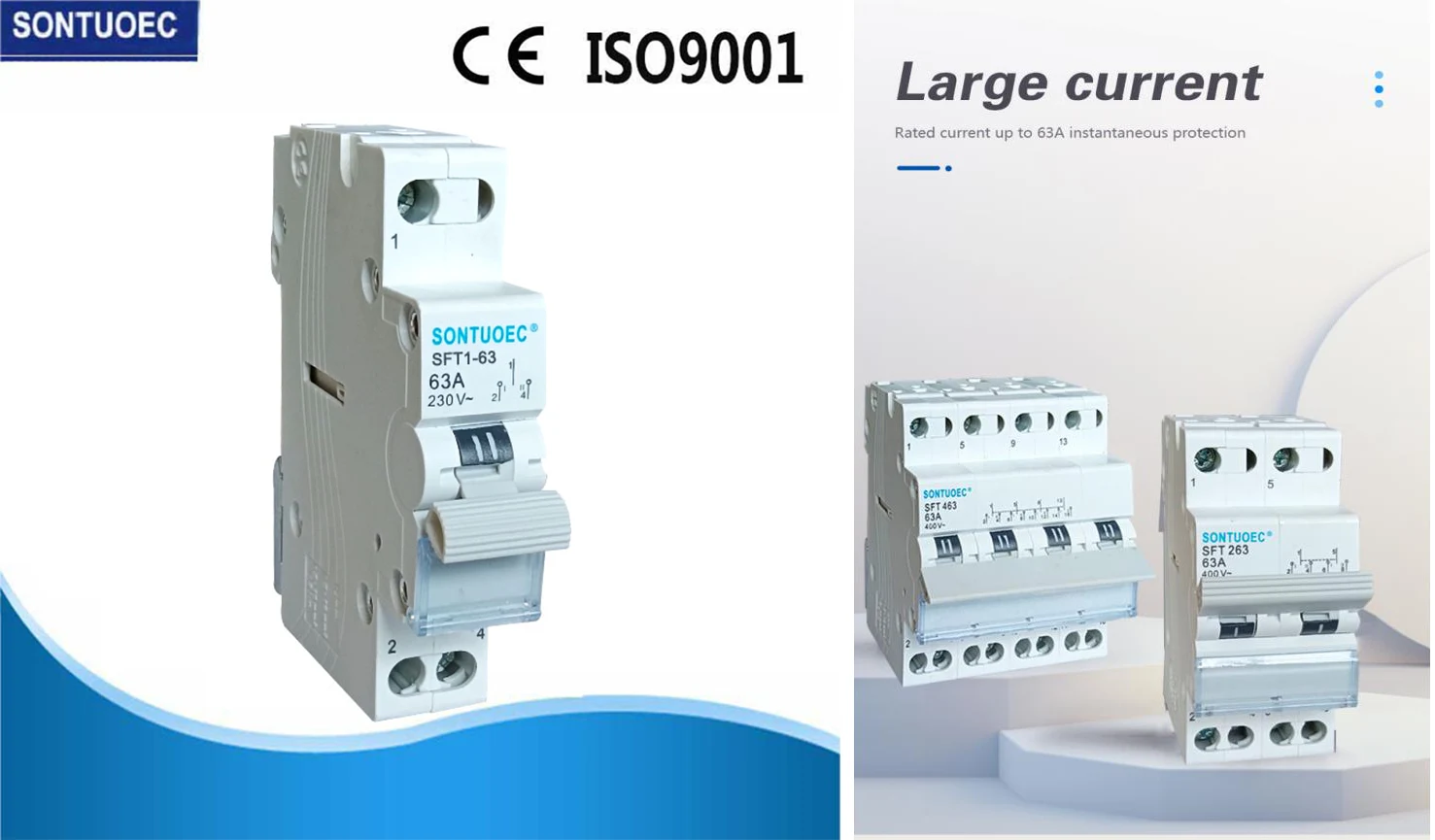

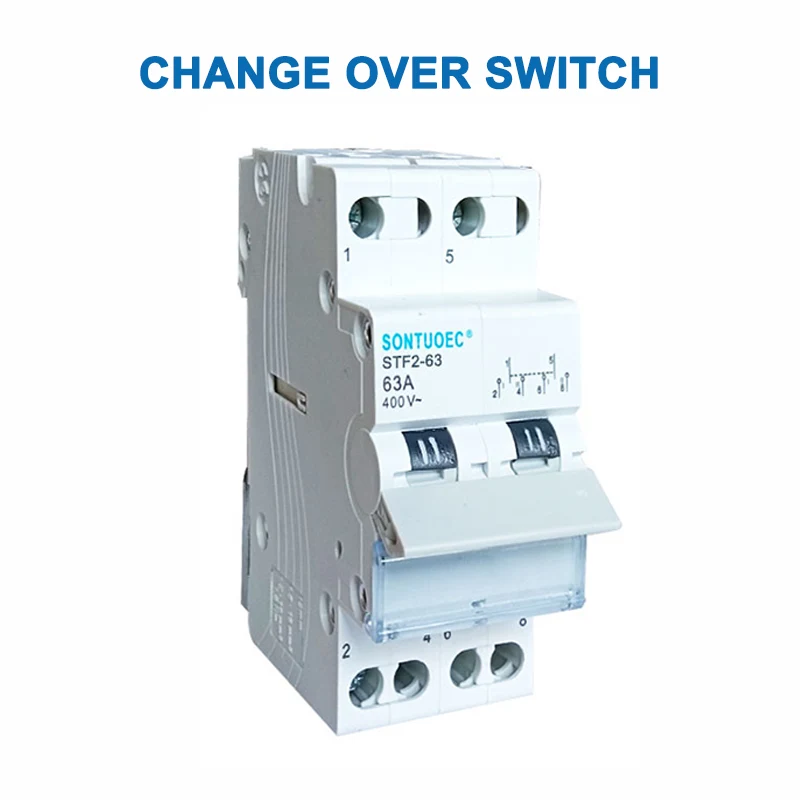

Model:SFT2-63

Trimite o anchetă

Descriere produs

ARTICOL

SFT2-63

Curent de lucru evaluat

16,20,25,32,40,63a

Pol

 1p, 2p, 3p, 4p

Tensiune de lucru evaluată

230/ 400V

Tensiunea de control

AC230V/380V

Tensiune de izolare nominală

AC690V

Timp de transfer

≤2s

Frecvenţă

50/60Hz

Model de operare

 Manual (I-O-II)

Nivel ATS

CE

Viață mecanică

De 10000 de ori

Viață electrică

De 5000 de ori


Principiul funcționării

Principiul de lucru al unui comutator de inversare manual este relativ simplu. Conține unul sau mai multe seturi de contacte care sunt conectate la diferite circuite în diferite poziții. Când mânerul sau butonul este acționat, contactele se mișcă cu acesta, schimbând astfel starea conexiunii circuitului.

Manual Change Over SwitchManual Change Over SwitchManual Change Over SwitchManual Change Over SwitchManual Change Over SwitchManual Change Over Switch

Manual Change Over Switch

Tipuri și structuri

Comutatoarele de inversare manuale sunt disponibile într -o varietate de tipuri și configurații, următoarele sunt comune:

Comutatoare cu un singur pol, cu o singură aruncare (SPST): Aveți un singur contact pentru a conecta sau deconecta un circuit.

Comutatoare cu un singur pol, dublu-aruncare (SPDT): au un contact comun și două contacte opționale care pot fi comutate manual la două circuite diferite.

Comutatoare duble-pol, dublu-aruncare (DPDT): au două comutatoare independente cu un singur poli, dublu aruncare care pot comuta două circuite simultan.

În plus, întrerupătoarele de inversare manuale pot fi clasificate în funcție de parametri, cum ar fi metoda de instalare, curentul nominal și tensiunea nominală.


Scenarii de aplicație

Întrerupătoarele de inversare manuale sunt utilizate pe scară largă într -o varietate de situații în care este necesară comutarea circuitului manual, cum ar fi:

Comutarea puterii de așteptare: în sistemele de alimentare, atunci când sursa principală de alimentare eșuează, comutatorul de inversare manual poate fi utilizat pentru a trece la sursa de alimentare de așteptare pentru a asigura funcționarea continuă a echipamentului.

Controlul de pornire și oprire a echipamentelor: În sistemele de control al automatizării industriale, întrerupătoarele de inversare manuale sunt utilizate în mod obișnuit pentru pornirea echipamentelor și controlul stopului.

Testarea circuitului și depanarea: în timpul testării circuitului și depanare, întrerupătoarele de inversare manuale pot fi utilizate pentru a selecta diferite căi de circuit pentru testare și analiză.
