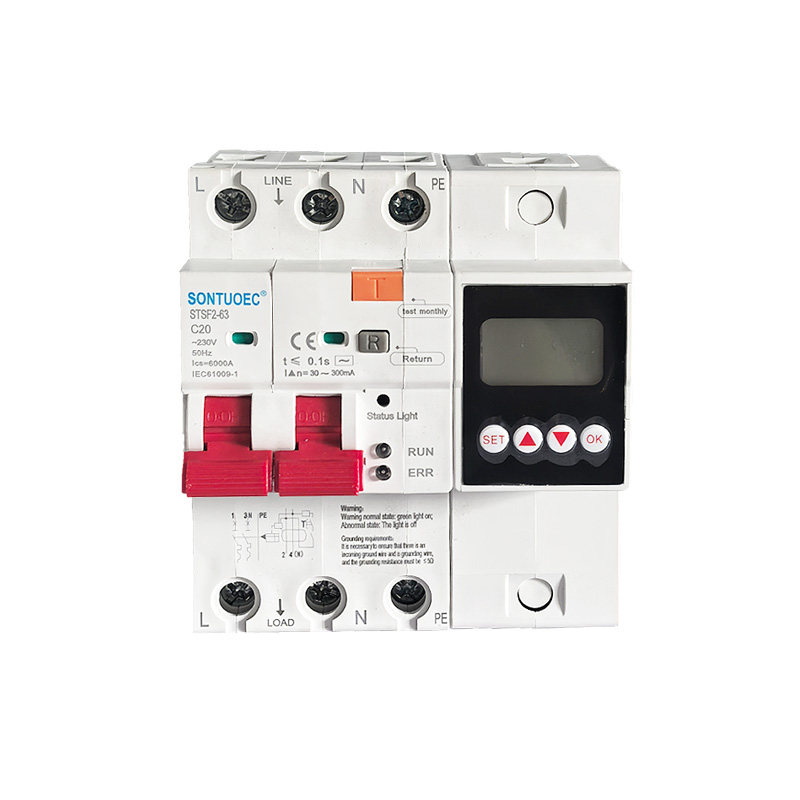

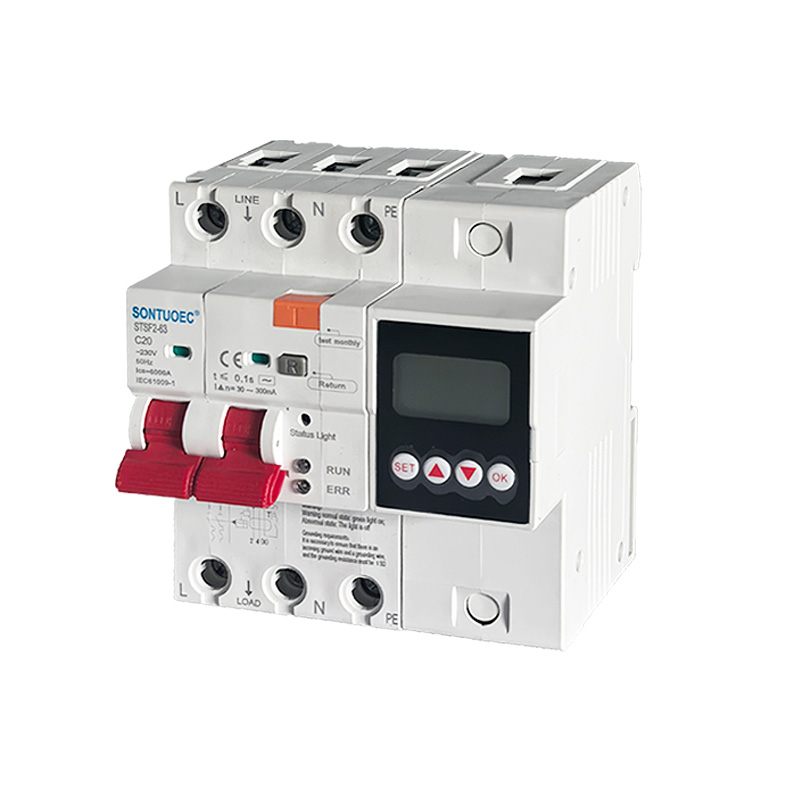

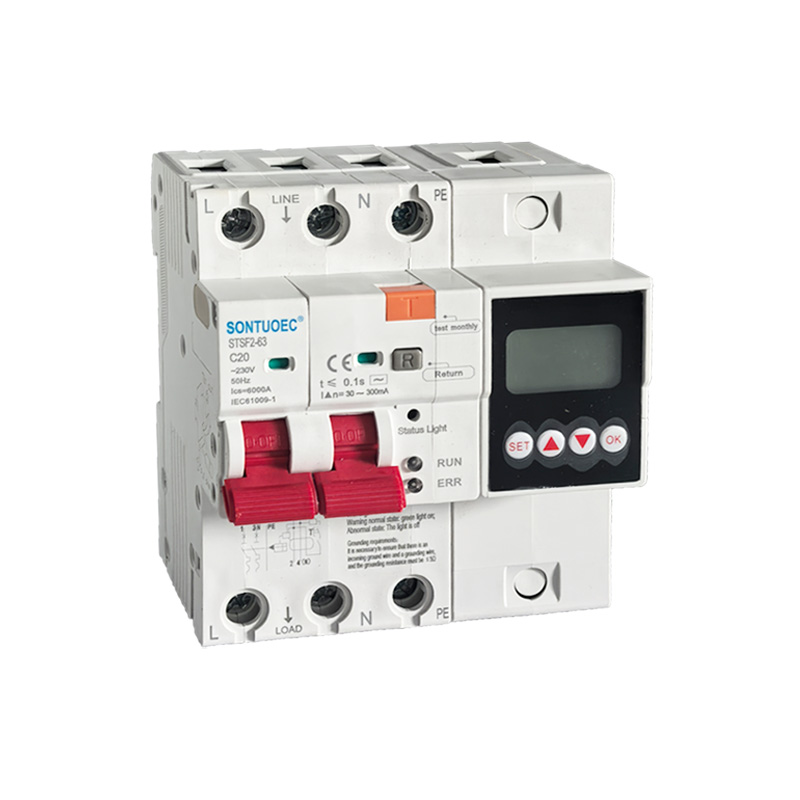

Protector inteligent de imersie împotriva scurgerilor de șocuri electrice întrerupător de circuit de aer 220V

STSF2-63/100 100A 2p 4p RCBO multifuncțional este potrivit pentru AC 50/60Hz, nominal într-un circuit cu o tensiune de 230V-400V și un curent nominal de 100A, atunci când o persoană este electrocută sau scurgeri de rețea. Când scurgerea, supratensiunea și subtensiunea ating valorile setate, întrerupătorul de circuit de curent rezidual poate funcționa rapid într-o perioadă foarte scurtă de timp întrerupe rapid sursa de alimentare. Când temperatura de monitorizare a întreruptorului de curent rezidual atinge valoarea setată, firul de împământare de monitorizare nu este conectat. Când este conectat, produsul emite un sunet de alarmă pentru a proteja siguranța personalului și a echipamentelor electrice și poate evita Preveniți deteriorarea echipamentelor cauzate de supratensiune în rețeaua electrică. Are suprasarcină, scurtcircuit, scurgeri, supratensiune Funcțiile de protecție la subtensiune și supratemperatură pot fi, de asemenea, utilizate pentru a porni și opri intermitent dispozitivele electrice în circumstanțe normale Circuite de iluminat, potrivite în special pentru sistemele de distribuție a iluminatului industrial și comercial. Produsul are un volum mic, o structură compactă și o rentabilitate mai bună decât alte produse similare. Are un aspect frumos, Capacitatea mare de rupere îl face o alegere bună pentru distribuția energiei casnice. Acest produs respectă standardele GB/T 16917.1 și IEC 61009-1 și a obținut certificarea CE.

Model:STFS2-63

Trimite o anchetă

Descriere produs

SPECIFICATII:

Electric Caracteristici	Standard	Unitate	IEC/EN 61009-1
	Modul		Tip electronic
	Tip (forma de undă a scurgerii la pământ detectată)		AC
	Caracteristica de eliberare termomagnetică		B,C,D
	Curent nominal ln	A	6-100A(6,10,16,20,25,32,40,63;80,100A) Ajustabil
	Polonii	P	1P+N, 3P+N
	Tensiunea nominală Ue	V	AC 230, 400 (reglabil)
	Sensibilitate nominală I△n	A	30-300mA(30.100.300mA) Ajustabil
	Capacitate reziduală nominală de deschidere și rupere l△m	A	500
	Capacitate nominală de scurtcircuit Icn	A	6000
	Pauza sub I△n	S	≤0,1
	Frecvența nominală	Hz	50/60
	Tensiune nominală de rezistență la impuls (1,2/50) Uimp	V	4000
	Tensiune de testare dielectrică la ind.Freq timp de 1min	kV	2
	Tensiunea de izolație Ui	V	250
	Gradul de poluare		2
Alter	Protecție la supra/subtensiune;	şi	Protecție la temperatură ; Fire-alwarm și altele
Caracteristici mecanice	Durata de viata electrica		4000
	Durata de viata mecanica		10000
	Indicator curent de defect		DA
	Grad de protectie		IP20
	Temperatura mediului ambiant	ºC	-5~+40(Aplicație specială vă rugăm să consultați
	(cu media zilnică≤35ºC)	ºC	corecția de compensare a temperaturii)
	Temperatura de depozitare	ºC	-25~+70
Instalare	Tipul de conectare la terminal		Cablu/bară de tip pin/bară de tip U

	Dimensiunea terminalului sus/jos pentru cablu	mm2	25
	Dimensiunea terminalului sus/jos pentru cablu	AWG	18-5
	Dimensiunea terminalului sus/jos pentru bara colectoare	mm2	25
	Dimensiunea terminalului sus/jos pentru bara colectoare	AWG	18-3
	Montare		Pe sina DIN EN 60715(35mm) prin intermediul dispozitivului de fixare rapida
	Conexiune		De sus

TEMPERATURA AERULUI ÎN jur:

1. Temperatura aerului ambiant nu trebuie să fie mai mică de -5 1C, nu mai mare de +40 C, iar valoarea medie zilnică nu trebuie să depășească +35 C.

2. Altitudine: Altitudinea locului de instalare nu trebuie să depășească 2000 m.

3.Condiții atmosferice

Aerul este curat, iar la o temperatură maximă de +40 'C, umiditatea relativă a aerului nu este ridicată Mai mult de 50%. Umiditatea relativă mai mare este permisă la temperaturi mai scăzute, cum ar fi la +20 C,

Umiditatea relativă nu trebuie să depășească 90%. Din cauza condensului moderat ocazional cauzat de schimbările de temperatură, trebuie acordată atenție luării măsurilor corespunzătoare.

4. Categoria de instalare Categoriile de instalare sunt lI și III

Curentul și numărul de poli

100A: Aceasta indică faptul că RCBO este evaluat la 100 de amperi. Curentul nominal este valoarea maximă a curentului pe care întrerupătorul de circuit o poate transporta în mod continuu fără a provoca supraîncălzire sau deteriorare.

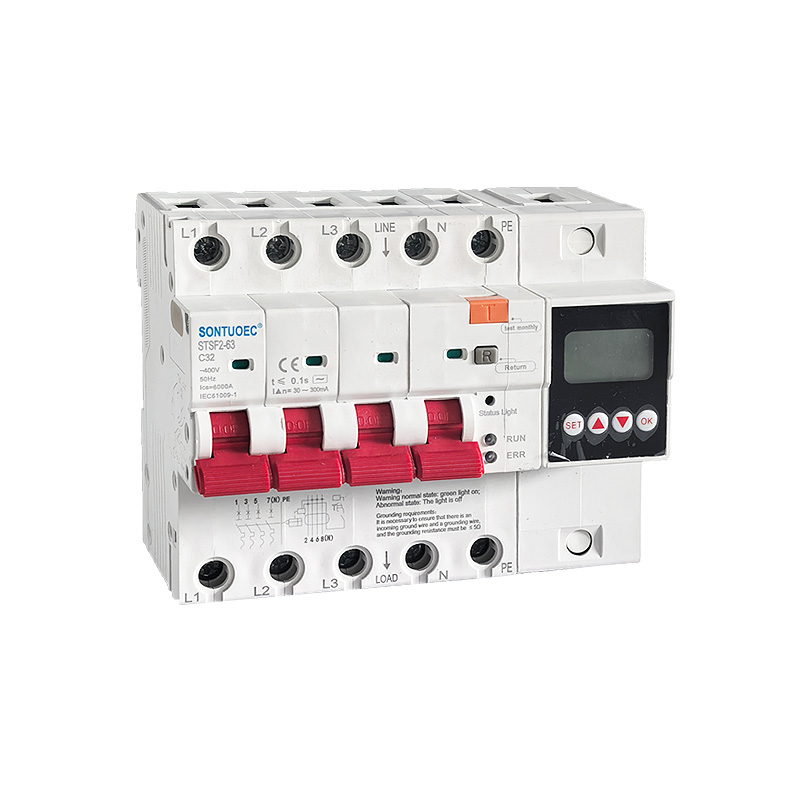

2p, 4p: „p” aici reprezintă numărul de poli, adică numărul de faze de circuit la care poate fi conectat întrerupătorul. 2p înseamnă că întrerupătorul poate fi conectat la două faze de circuit (de obicei, foc și zero), în timp ce 4p înseamnă că poate fi conectat la patru faze de circuit (de obicei, foc trifazat și zero).

Multifuncțional

Multifuncțional indică faptul că acest RCBO multifuncțional 100A 2p 4p este echipat cu o varietate de funcții de protecție. Pe lângă protecția de bază la suprasarcină și scurtcircuit, poate oferi și protecție împotriva scurgerilor, protecție la subtensiune, protecție la supratensiune și așa mai departe. protecție la temperatură, alarmă de intrare a apei, curent și tensiune reglabile. Aceste protecții permit RCBO să ofere o protecție mai cuprinzătoare pentru circuite și echipamente.

Avertizare!

Avertizare stare normală: lumină verde aprinsă;

Stare anormală: lumina este stinsă

Cerințe de împământare:

Este necesar să vă asigurați că există un fir de împământare de intrare și un fir de împământare, iar rezistența de împământare trebuie să fie s 5Q!

Scenariul aplicației

Deoarece RCBO are o varietate de funcții de protecție, este adesea folosit în circuite care necesită siguranță personală, cum ar fi circuitele electrice pentru iluminat, putere slabă și aparate electrice în case și locuri publice. Aceste locuri sunt adesea caracterizate de apă și umiditate, care pot provoca cu ușurință accidente de scurgere. În plus, RCBO poate fi utilizat și în sistemele electrice industriale în care siguranța umană este o condiție prealabilă, cum ar fi circuitele de control al luminii periferice, sistemele radar și instrumentele de explorare geologică.
