Contactor alternativ al gospodăriei

Contactorii AC din seria STH8-100 sunt proiectate în principal pentru AC 50Hz (sau 60Hz), cu o tensiune de funcționare nominală până la 400V. Au un curent de funcționare nominal de până la 100A în cadrul categoriei de utilizare AC-7A și până la 40A în cadrul categoriei de utilizare AC-7B. Acești contactori sunt folosiți pentru a controla sarcini scăzute sau ușor inductive în aplicații rezidențiale și similare, precum și pentru controlul încărcărilor motorului gospodărești. Produsul este aplicat în principal în case, hoteluri, apartamente, clădiri de birouri, clădiri publice, centre comerciale, locuri sportive etc., pentru a realiza funcții de control automat. Respectarea standardelor: IEC61095, GB/T17885.

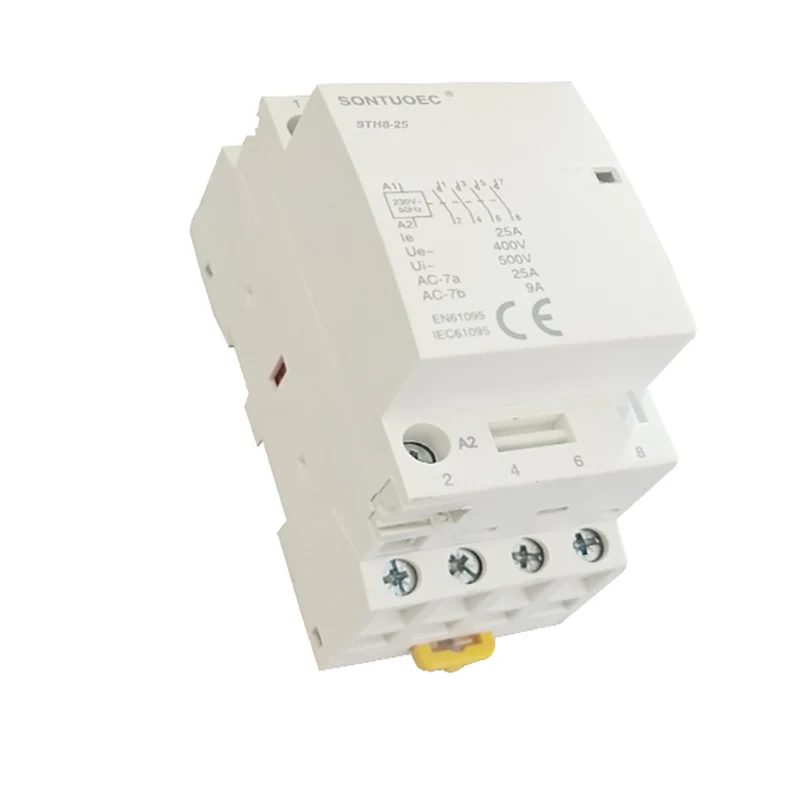

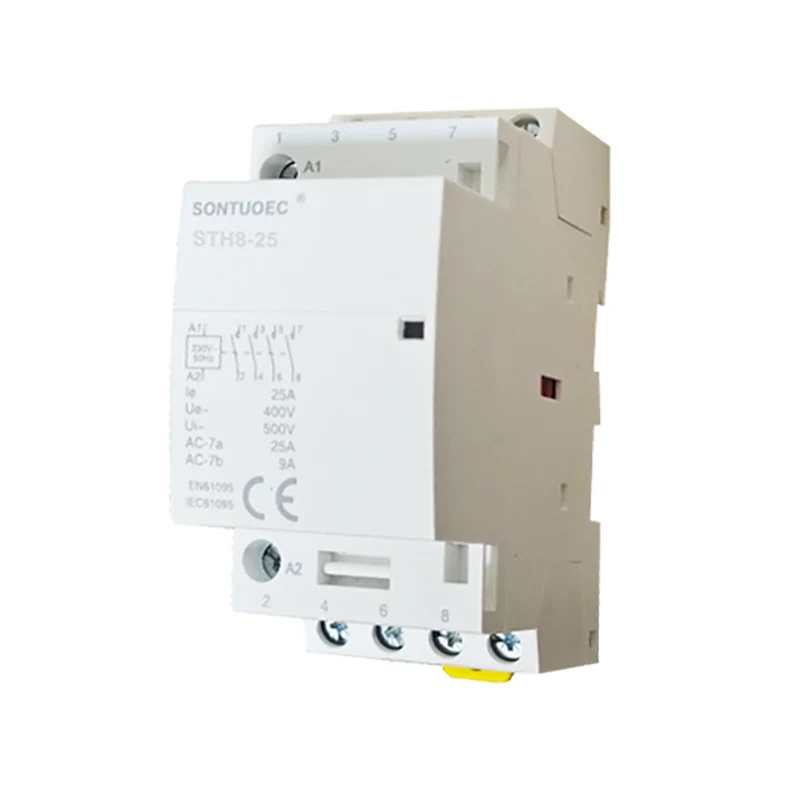

Model:STH8-25

Trimite o anchetă

Descriere produs

Tip	Contactor
Rating a	16	20	25	32	40	63	100
SIDA	Da
BCTSIDICAREA auxiliar	Da
BACTC Control auxiliar de galben clipuri	Da

Tip					Lățime în 9mm module

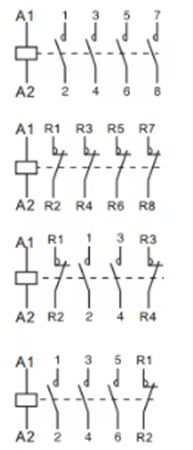

1p	Rating (LN) AC-7A	Rating (LN) AC-7A	Controla Voltaj (VAC) (50Hz)	Contact
	16a	6A	24	1NO	2
	20a	7a	110	1NC
	25a	9a	230
2p
	16a	6A	24	2Ne	2
	20a	7a	110	1NO+1NC
	25a	9a	230	2NC
	32a	12a	24	2Ne	4
	40a	18A	110	1NO+1NC
	63a	25a	230	2NC
	100a	_	24		6
			110	2Ne
			230
3p
	16a	6A	24	3NO	4
	20a	7a	110	3NC
	25a	9a	230
	32a	12a	24	3NO	6
	40a	18A	110	3NC
	63a	25a	230
4p
	16a	6A	24	4NO	4
	20a	7a	110	4NC
	25a	9a	230	2NO+2NC 3NO+1NC
	32a	12a	24	4NO	6
	40a	18A	110	4NC
	63a	25a	230	2NO+2NC 3NO+1NC
	100a	_	24	4NO	12
			110
			230

Structura principală

Contactorul de curent alternativ al gospodăriei constă de obicei din următoarele părți:

Sistem de contact: inclusiv contacte principale și contacte auxiliare. Contactul principal este utilizat pentru a porni și a rupe circuitul principal, care are de obicei un curent nominal mai mare; Contactul auxiliar este utilizat pentru a porni și a rupe circuitul de control, care are un curent nominal mai mic.

Sistem electromagnetic: este format din miez de fier, armătură și bobină. Când bobina este alimentată, miezul generează un câmp magnetic care atrage armatura și închide contactele; Când bobina este dezactivată, câmpul magnetic dispare, armatura este eliberată și contactele sunt rupte.

Dispozitiv de stingere a arcului: utilizat pentru a stinge arcul atunci când contactele sunt deconectate, împiedicând arcul să provoace deteriorarea contactelor.

Cochilie și accesorii: coaja este utilizată pentru a proteja componentele interne de influența mediului extern; Accesoriile includ suporturi, terminale etc., care sunt folosite pentru a realiza instalarea și cablarea contactorului.

Principiul funcționării

Principiul de lucru al contactoarelor AC gospodărești se bazează pe principiul inducției electromagnetice. Când bobina este alimentată, miezul de fier generează un câmp magnetic care atrage armatura și închide contactele; Când bobina este dezactivată, câmpul magnetic dispare, armatura este eliberată și contactele sunt deconectate. Prin controlul energizării și deriergizării bobinei, telecomanda și protecția circuitelor gospodărești pot fi realizate.

Parametri tehnici

Principalii parametri tehnici ai contactoarelor AC gospodărești includ tensiune nominală, curent nominal, frecvență nominală, capacitate de conectare și rupere și așa mai departe. Selecția acestor parametri trebuie determinată în funcție de situația reală a circuitului gospodăriei pentru a asigura funcționarea normală și utilizarea în siguranță a contactorului.

Tensiune nominală: se referă la nivelul de tensiune atunci când contactorul funcționează normal.

Curent nominal: se referă la curentul maxim pe care contactorul îl poate rezista pentru o lungă perioadă de timp sub tensiunea nominală.

Frecvența nominală: frecvența sursei de alimentare atunci când contactorul funcționează normal.

Capacitate de conectare și rupere: curentul maxim pe care contactorul îl poate conecta și rupe în mod fiabil în condițiile specificate.
