Vânzare directă din fabrică întrerupător miniatural MCB Stm10-63 seria 6ka

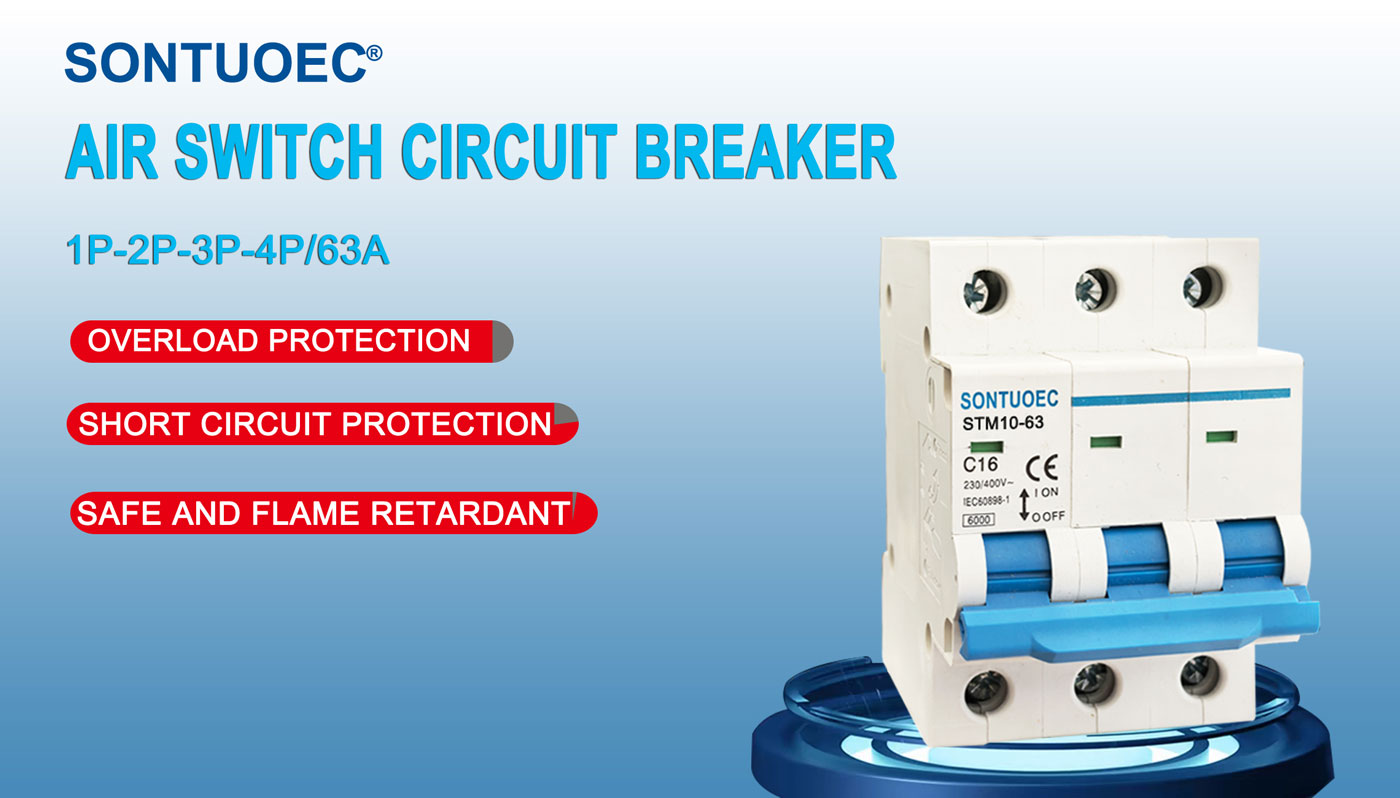

SONTUOEC este unul dintre furnizorii/producătorii chinezi specializați în producția de diverse aparate electrice mici Întrerupătorul miniatural de rupere înaltă seria STM10-63 are caracteristici de structură avansată, performanță fiabilă, capacitate de rupere mare, aspect elegant și carcasa și piesele sale sunt realizate din material cu rezistență la impact, caracteristică puternică ignifugă. Este potrivit pentru alimentarea sistemelor de frecvență de 50 sau 60, Ue 400V și mai jos, Ui 63A și mai jos. Conform standardelor IEC60898.1 și GB10963.1

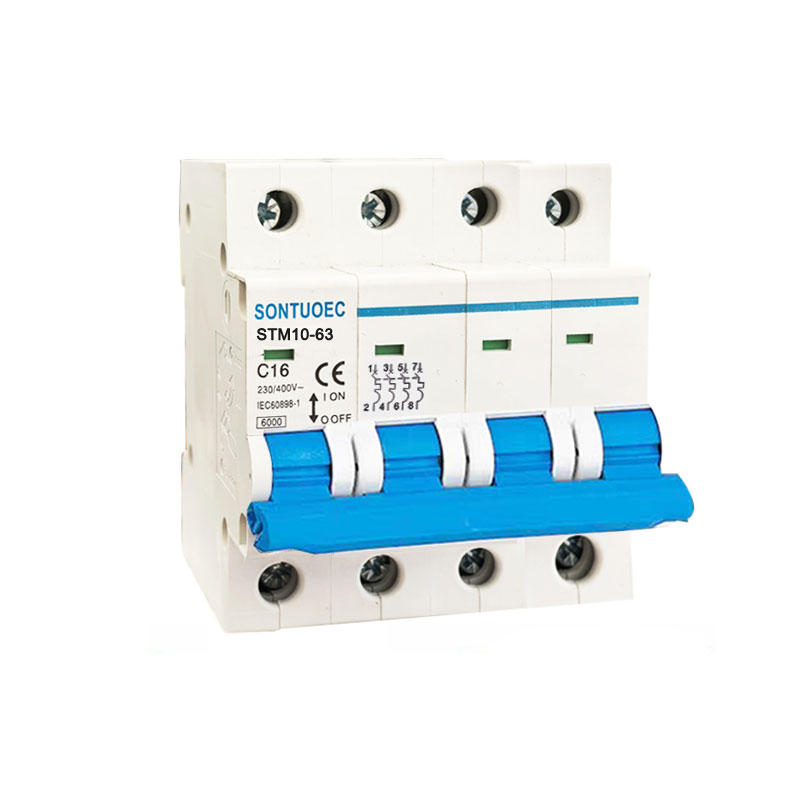

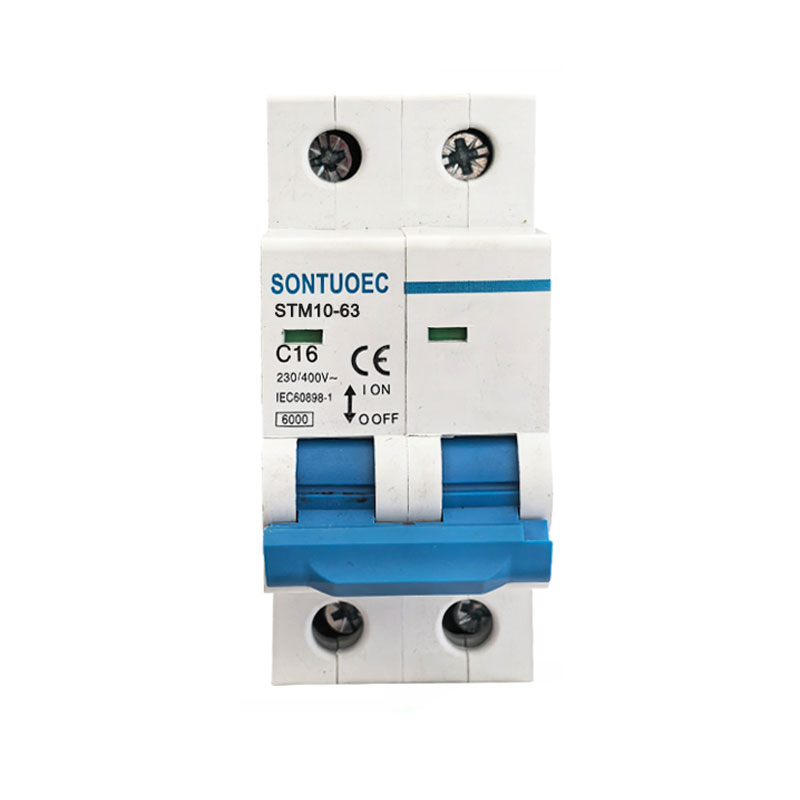

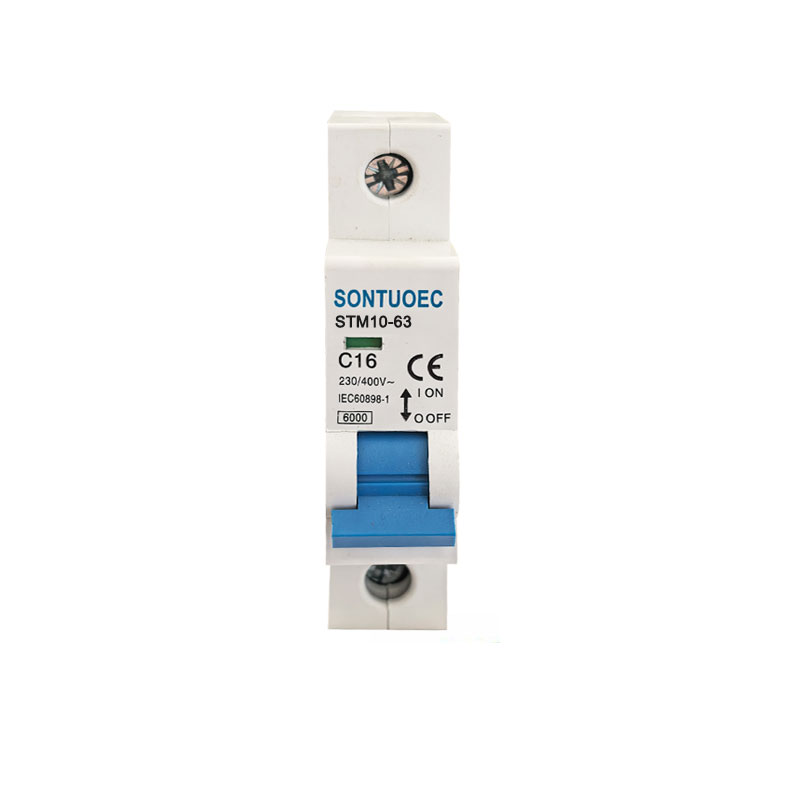

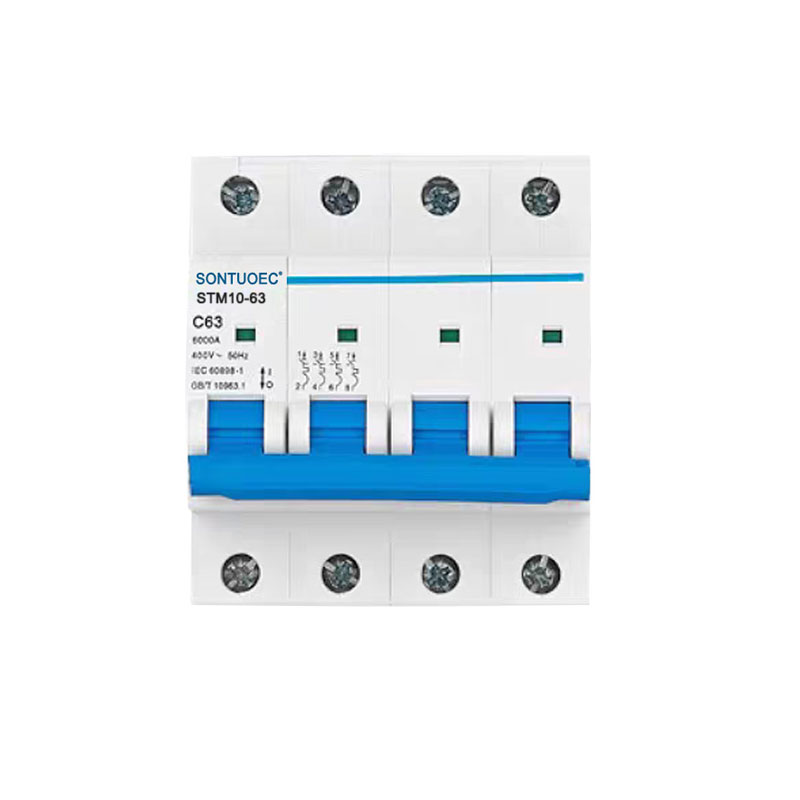

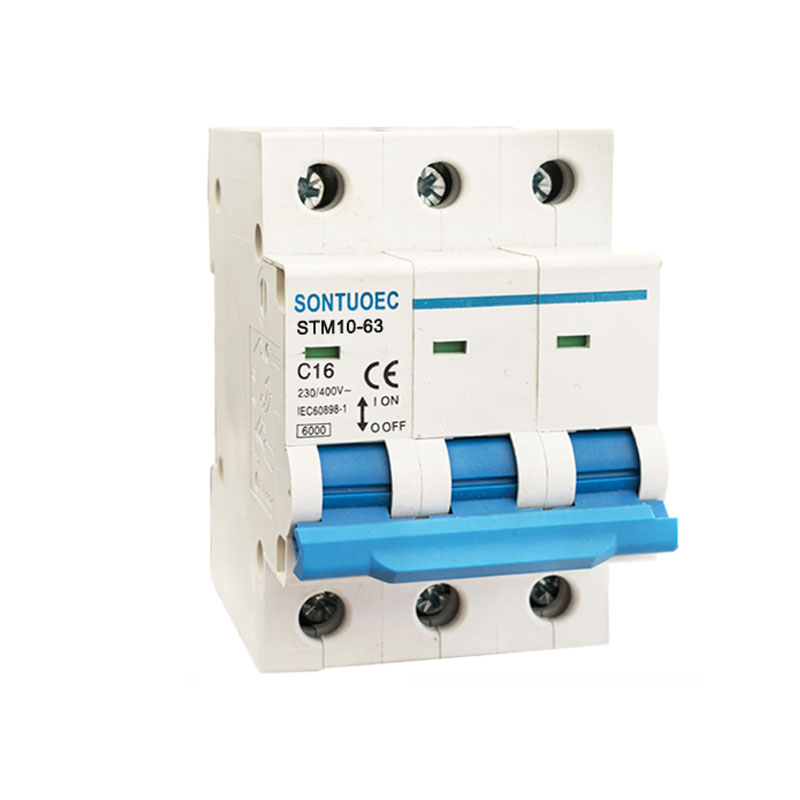

Model:STM10-63

Trimite o anchetă

Descriere produs

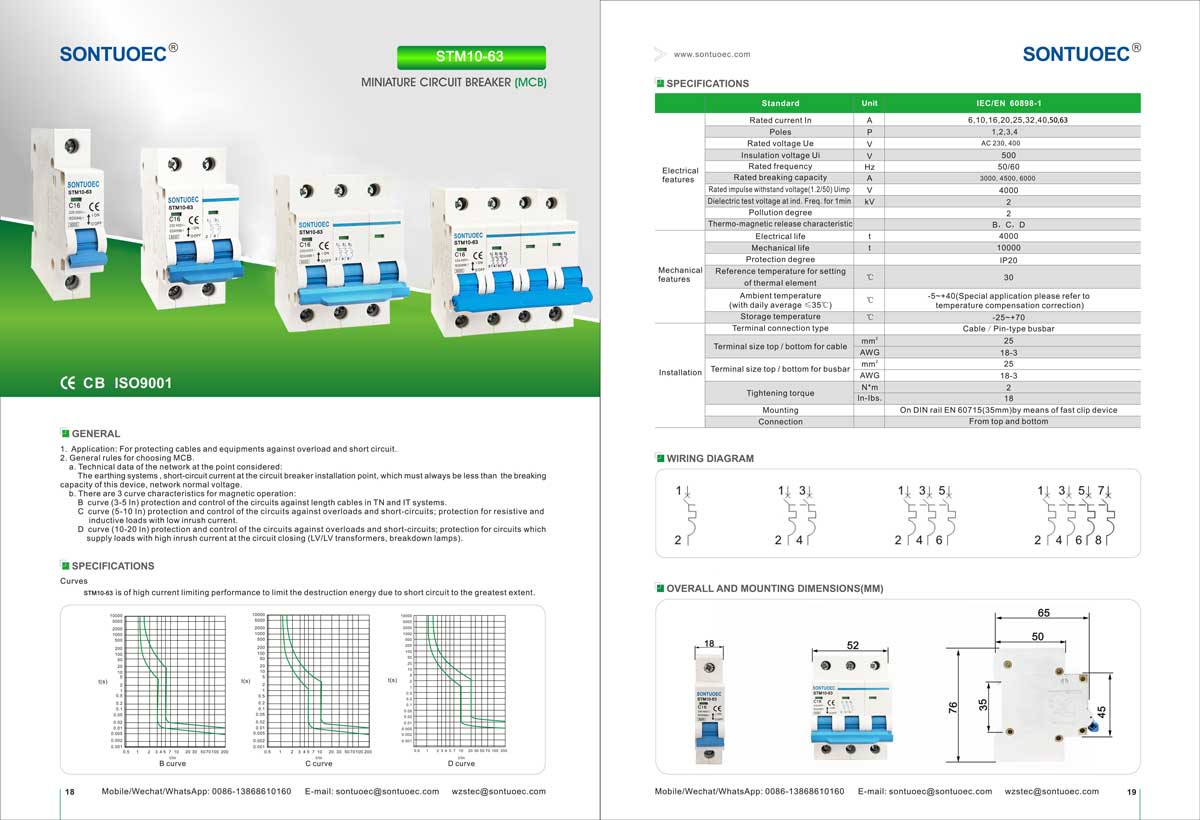

SPECIFICAȚII:

	Standard		IEC/EN 60898-1
Electric	Curent nominal In	A	1,2,4,6,10,16,20,25,32,40,50,63A
Caracteristici	Polonii	P	1,2,3,4
	Tensiunea nominală Ue	V	AC 230, 400
	Tensiunea de izolație Ui	V	500
	Frecvența nominală	Hz	50/60
	Capacitate nominală de rupere	A	3000, 4500, 6000
	Tensiune nominală de rezistență la impuls (1,2/50) Uimp	V	4000
	Tensiune de testare dielectrică la ind.Freq.pentru 1 min	Kv	2
	Gradul de poluare		2
	Caracteristica de eliberare termomagnetică		B,C,D
Mecanic	Durata de viata electrica	t	4000
Caracteristici	Durata de viata mecanica	t	10000
	Grad de protectie		IP20
	Temperatura de referință pentru setare	ºC	30
	a elementului termic	ºC	30
	Temperatura mediului ambiant	ºC	-5~+40(Aplicație specială vă rugăm să consultați
	(cu media zilnică ≤35ºC)	ºC	corecția de compensare a temperaturii)
	Temperatura de depozitare	ºC	-25~+70
Instalare	Tip conexiune terminal		Bara colectoare tip cablu/pin
	Dimensiunea terminalului sus/jos pentru cablu	mm2	25
	Dimensiunea terminalului sus/jos pentru cablu	AWG	18 martie
	Dimensiunea termică sus/jos pentru bară	mm2	25
	Dimensiunea termică sus/jos pentru bară	AWG	18 martie
	Cuplul de strângere	N*m	2
	Cuplul de strângere	In-lbs	18
	Montare		pe sina DIN EN 60715(35mm) prin intermediul dispozitivului de fixare rapida
	Conexiune		De sus și de jos

Funcțiile principale ale întreruptorului miniatural STM10-63

1. Protecție la suprasarcină: Când curentul din circuit depășește valoarea nominală a MCB, întrerupătorul de circuit miniatural STM10-63 va întrerupe automat circuitul într-o perioadă de timp stabilită pentru a preveni supraîncălzirea circuitului și a echipamentului.

2. Protecție la scurtcircuit: Când apare un scurtcircuit în circuit, întrerupătorul miniatural STM10-63 va întrerupe imediat circuitul pentru a preveni ca curentul de scurtcircuit să deterioreze circuitul și echipamentul.

3. Protecție împotriva scurgerilor (unele MCB-uri au această funcție): pentru MCB-urile cu protecție împotriva scurgerilor, atunci când există scurgeri în circuit, întrerupătorul de circuit miniatural STM10-63 va întrerupe rapid circuitul pentru a proteja siguranța personală.

Principiul de funcționare al MCB-urilor

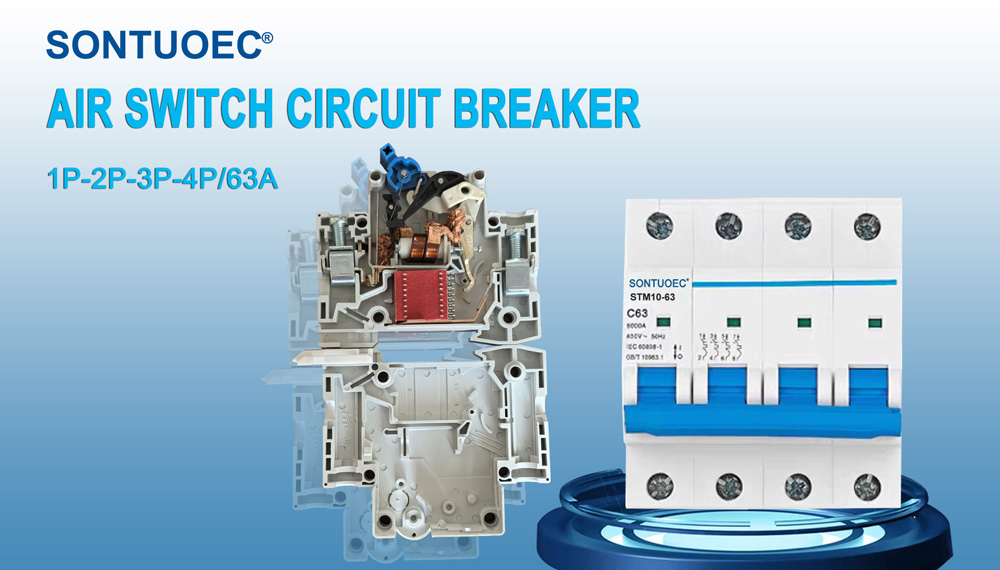

MCB-urile conțin de obicei un detector de declanșare magnetic termic sau electronic în interior, care este utilizat pentru a detecta modificările curentului din circuit. Când curentul este anormal, percutorul declanșează mecanismul de declanșare al MCB, determinând întrerupătorul miniatural STM10-63 să întrerupă rapid circuitul.

1. Percutor magnetic termic: utilizează căldura generată atunci când curentul trece prin conductor pentru a declanșa declanșarea. Când curentul este prea mare, conductorul se încălzește, determinând îndoirea bimetalului din interiorul percutorului termomagnetic, declanșând astfel mecanismul de declanșare.

2. Percutor electronic: utilizează componente electronice pentru a detecta schimbările curente și pentru a controla acțiunea mecanismului de declanșare. Când este detectat un curent anormal, percutorul electronic trimite un semnal către mecanismul de declanșare pentru a întrerupe circuitul.

Scenarii de aplicare a MCB

MCB-urile sunt utilizate pe scară largă în sistemele electrice din zone rezidențiale, comerciale și industriale pentru a proteja circuitele și echipamentele de daune cauzate de curenți anormali. Ele sunt instalate de obicei în cutii de distribuție, tablouri de distribuție sau dulapuri de comandă și sunt utilizate ca întrerupător principal sau întrerupător de ramură a unui circuit.

Selectarea și instalarea MCB-urilor

1.Selectare: Când selectați MCB-uri, trebuie să luați în considerare factori precum curentul nominal al circuitului, nivelul de tensiune, caracteristicile de protecție și dacă este necesară protecția împotriva scurgerilor. De asemenea, este important să vă asigurați că întrerupătorul miniatural STM10-63 selectat respectă standardele și reglementările locale de siguranță electrică.

2. Instalare: întrerupătorul miniatural STM10-63 trebuie instalat într-un mediu uscat, ventilat, fără gaze corozive și să se asigure că este conectat corect și sigur. În timpul instalării, trebuie respectate reglementările relevante de siguranță electrică și procedurile de operare.
