Întrerupător electric

Un întreruptor electric este un dispozitiv de comutare capabil să transporte și să spargă curent în condiții normale sau anormale ale circuitului. Funcția sa principală este de a proteja circuitul de daunele cauzate de supraîncărcări, scurtcircuite și alte condiții anormale pentru a asigura funcționarea sigură și stabilă a sistemului de alimentare. Atunci când se suprasolicită, scurtcircuitul și alte defecțiuni apar în circuit, întrerupătorul electric poate tăia rapid curentul, previne defectul să se extindă și poate proteja echipamentul și siguranța personală.

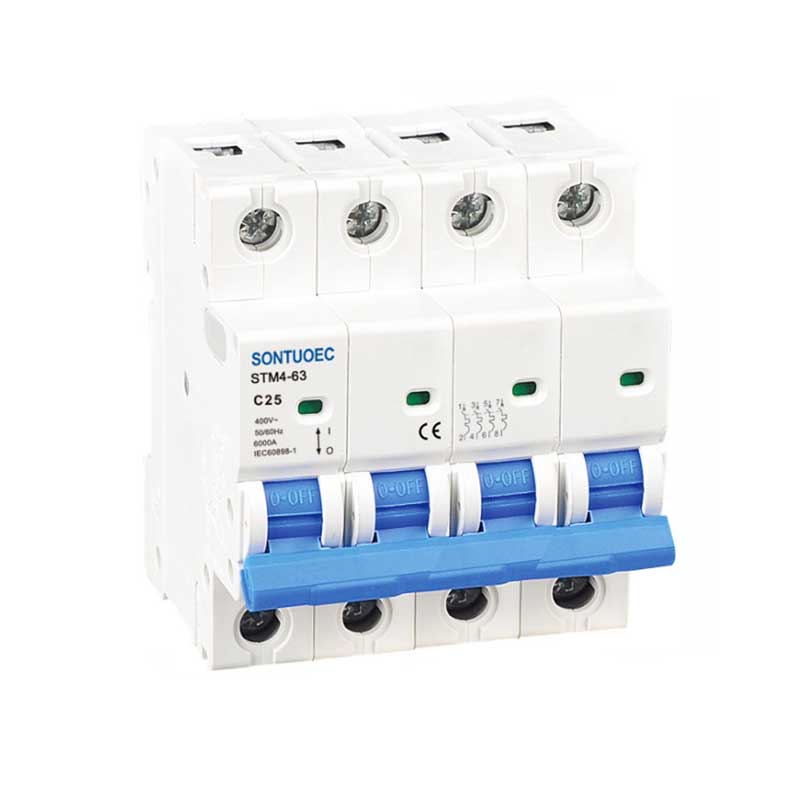

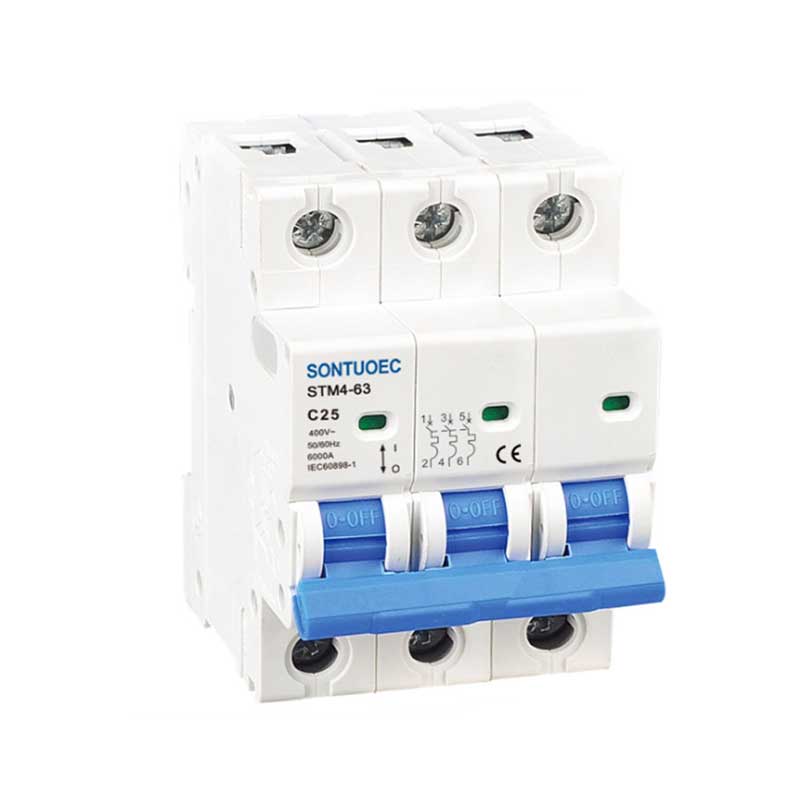

Model:STM4-63

Trimite o anchetă

Descriere produs

Model	STM4-63
STANDARD	IEC60898-1
Pol	1p, 2p, 3p, 4p
Capacitate de rupere scurtă	3ka, 4.5ka, 6ka
Evaluat Curent (IN)	1,2,4,610,16,20,25,32,40,50,63A
Evaluat Tensiune (ONU)	AC230 (240)/400 (415) v
Evaluat Frecvenţă	50/60Hz
Curba de declanșare	B, C, D.
Magnetic lansări	B Curba: între 3in și 5 in
	C curbă: Între 5 și 10in
	D curbă: între 10 și 14in
Electro-mecanic rezistență	peste 6000 de cicluri

Principiul funcționării

Principiul de lucru al întrerupătoarelor electrice se bazează pe principiile inducției electromagnetice și transmisiei mecanice. Când curentul din circuit depășește valoarea nominală, elementul termic din interiorul întrerupătorului se va încălzi și va produce deformarea bimetalului, sau electromagnet va produce suficientă aspirație pentru a face ca mecanismul de deconectare să acționeze, tăind astfel circuitul. În plus, întrerupătorul are, de asemenea, un dispozitiv de stingere a arcului, care poate stinge eficient arcul generat la ruperea curentului și împiedică arcul să dăuneze echipamentelor și personalului.

Componente principale

Întrerupătorul electric constă în general din sistem de contact, sistem de stingere a arcului, mecanism de funcționare, atacant, coajă și așa mai departe. Sistemul de contact este utilizat pentru conectarea și deconectarea întrerupătorului; Sistemul de stingere a arcului este utilizat pentru a stinge arcul generat la ruperea curentului; Mecanismul de funcționare este utilizat pentru a realiza funcționarea manuală sau automată a întrerupătorului; Tripper este partea care declanșează acțiunea întrerupătorului în funcție de situația de defecțiune din circuit; Învelișul este utilizat pentru a proteja structura internă a întrerupătorului și pentru a preveni interferența externă.
