Breakerul de circuit Disjuntor este un fel de dispozitiv de comutare utilizat pentru a proteja circuitul, atunci când există suprasarcină, scurtcircuit și alte defecțiuni în circuit, poate tăia rapid circuitul pentru a împiedica defecțiunea să se extindă și să deterioreze echipamentul din circuit. Datorită dimensiunilor mici, a greutății ușoare, a instalării ușoare și a altor caracteristici, întrerupătorul în miniatură este utilizat pe scară largă în câmpurile rezidențiale, comerciale și industriale ca element de protecție pentru aparatele terminale.

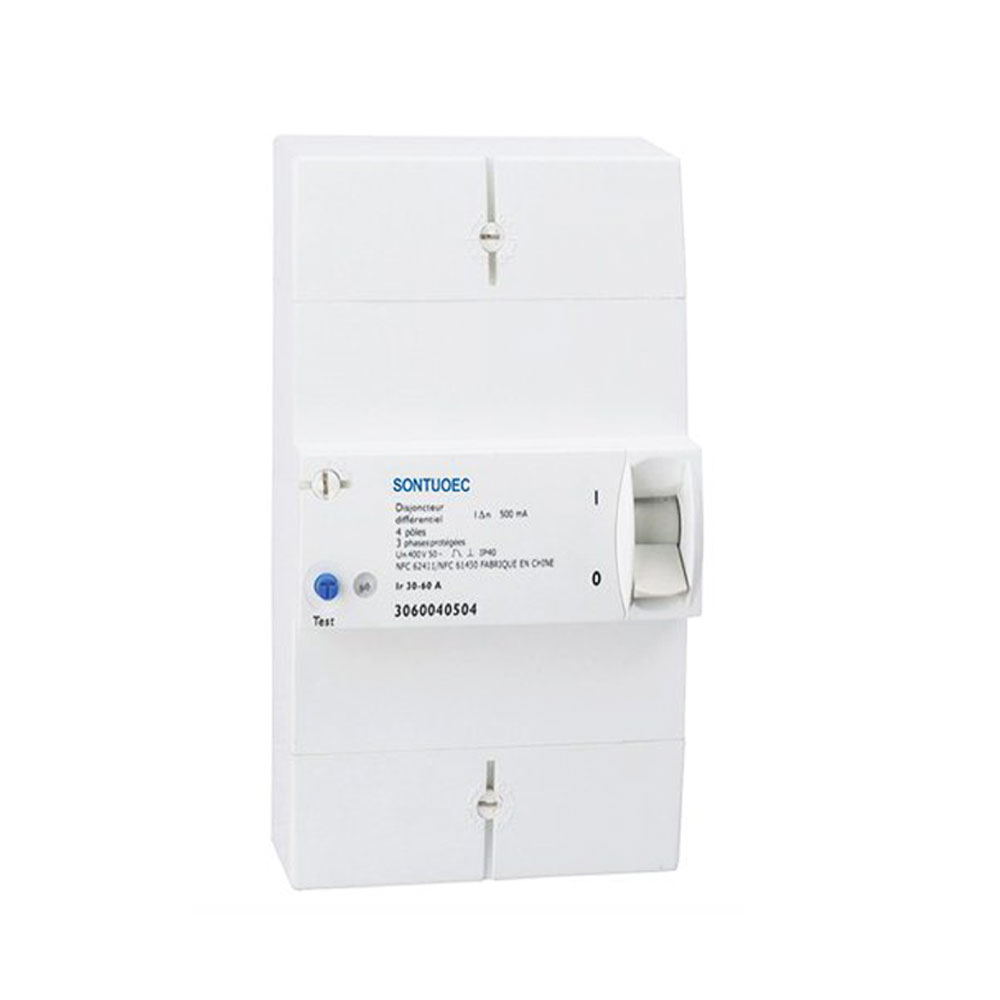

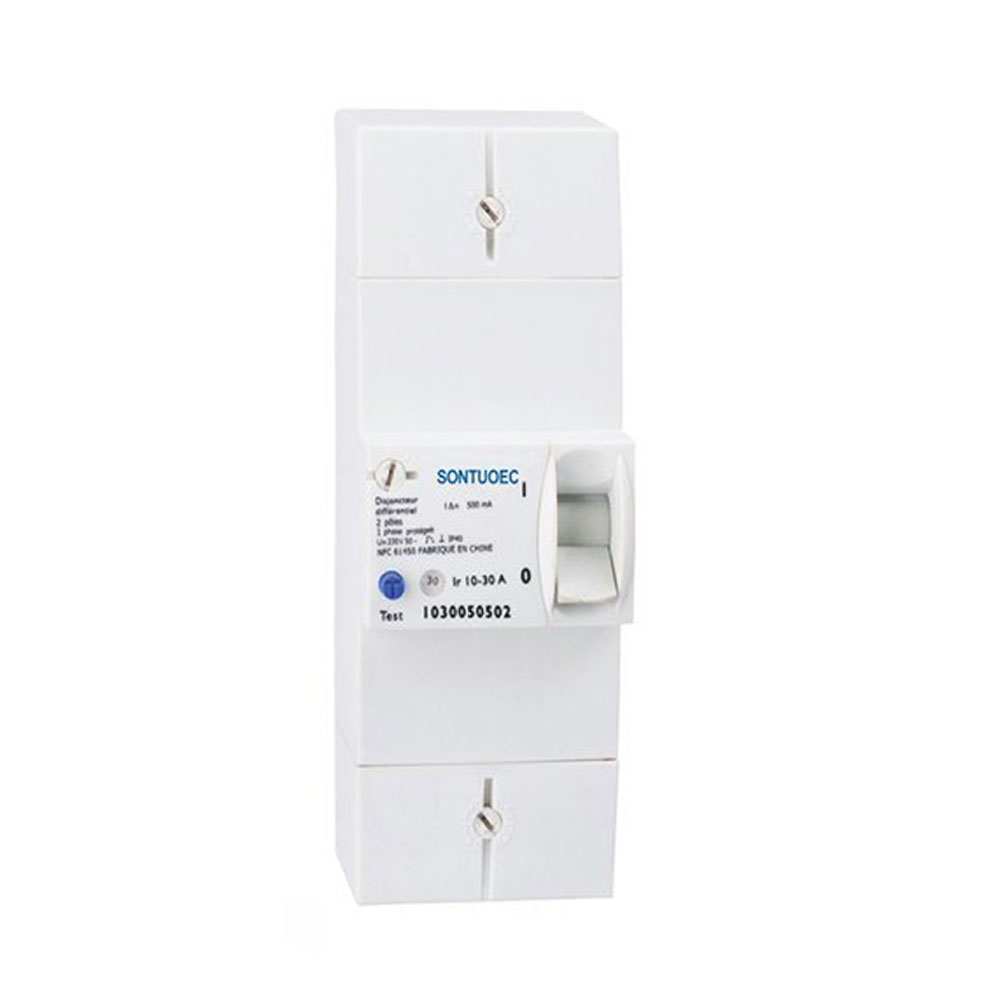

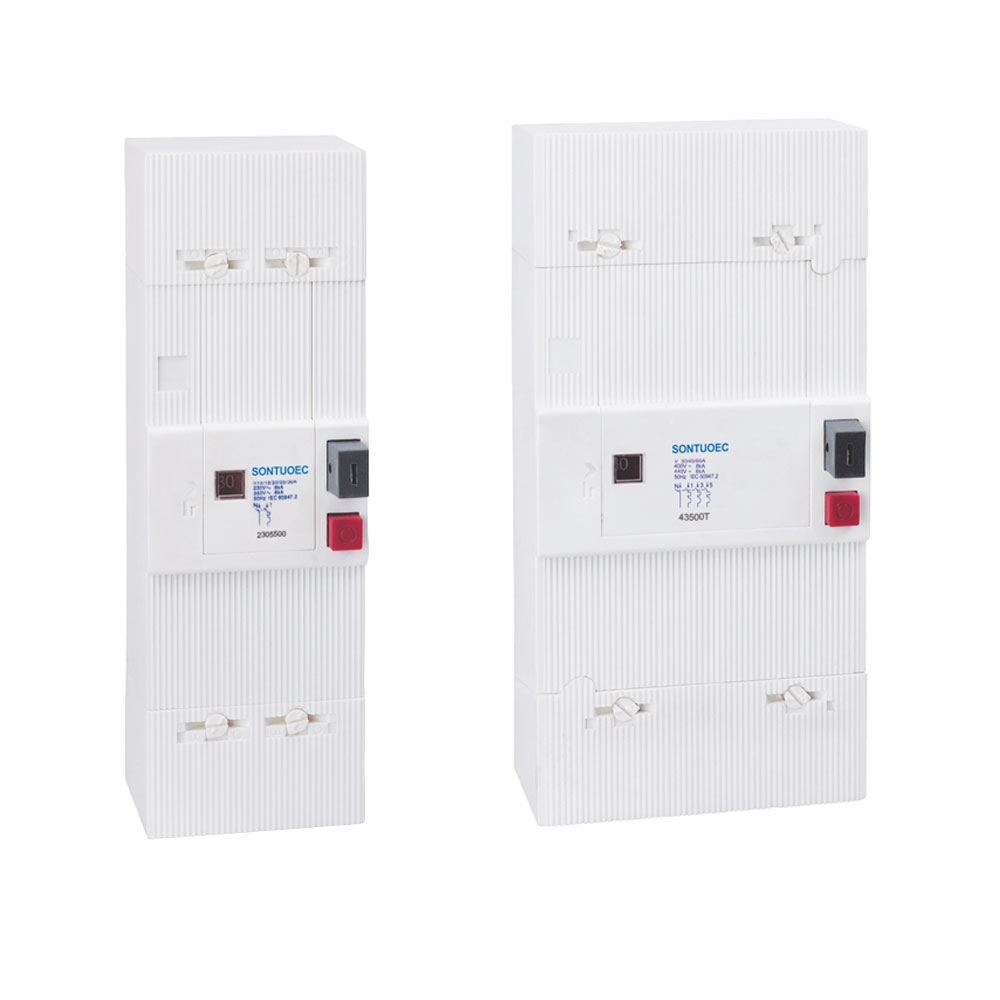

Model:STO

Trimite o anchetă

Descriere produs

Model	Sto
Standard	IEC61009-1, IEC 60947-2
Sensibilitate nominală l △ n	300.500 (MA)

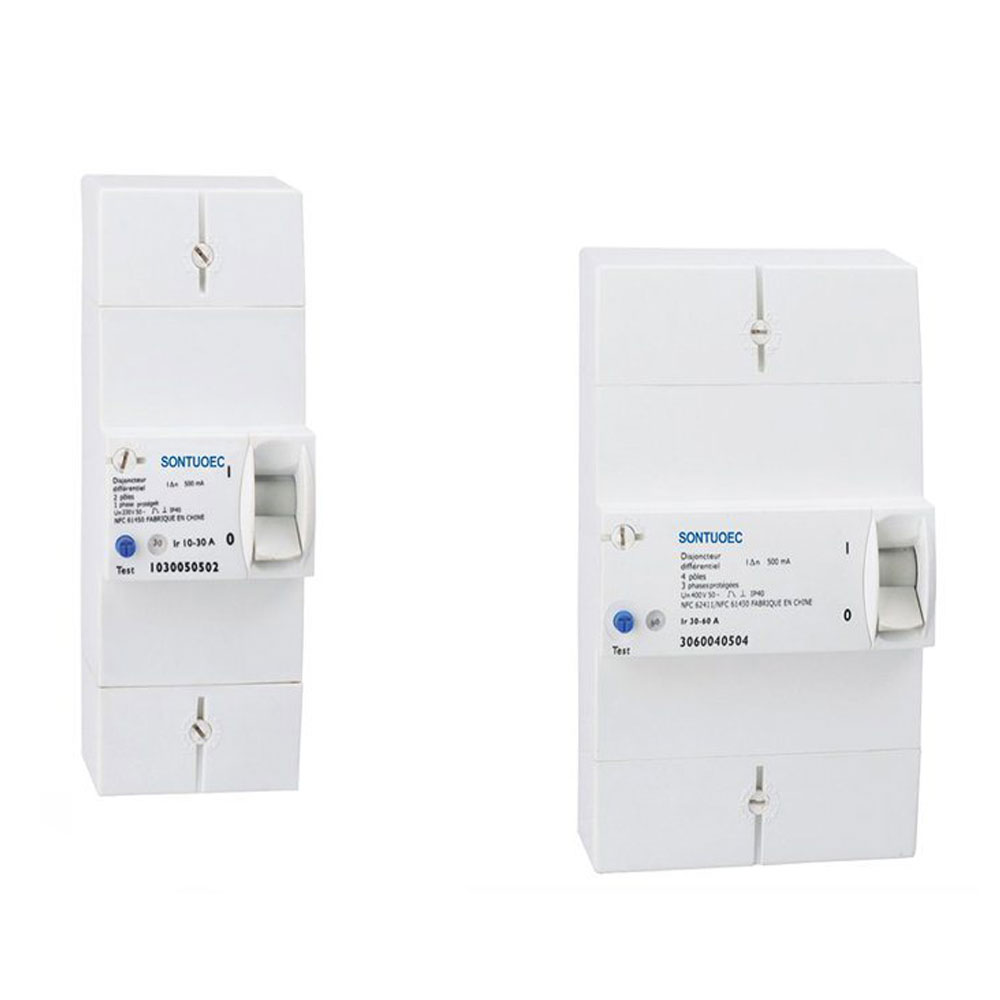

Pol	2p, 4p
Capacitate nominală de scurtcircuit (ICN)	3KA, 6KA, 8KA
Curent evaluat (IN)	5 ~ 15a, 15 ~ 30a, 30 ~ 60a, 60 ~ 90a (reglabil curent)
Tensiune nominală (ONU)	230/400V
Rezistență electromecanică	Peste 6000 de cicluri

Structura și principiul de lucru

 Structura: întrerupătorul în miniatură constă de obicei din sistem de contact, dispozitiv de stingere a arcului, mecanism de funcționare, dispozitiv de deconectare și shell și alte piese. Printre ele, sistemul de contact este utilizat pentru conectarea și deconectarea circuitului; Dispozitivul de stingere a arcului este utilizat pentru a stinge arcul la deconectarea circuitului, împiedicând arcul să dăuneze echipamentului și personalului; Mecanismul de funcționare este utilizat pentru a opera întrerupătorul manual sau automat; Dispozitivul de eliberare este utilizat pentru a tăia circuitul automat atunci când circuitul este defect.

 Principiul de lucru: Principiul de lucru al întrerupătorului în miniatură se bazează pe efectele termice și electromagnetice ale curentului. Când curentul din circuit depășește valoarea nominală, bimetalul va fi îndoit și deviat de căldură, eliberând zăvorul mecanic și, astfel, deschiderea contactelor întrerupătorului. În același timp, electromagnetul va genera, de asemenea, aspirație din cauza curentului excesiv, ceea ce face ca atacantul să funcționeze și să taie circuitul.

Avantaje și aplicații

Avantaje: întrerupătorul în miniatură are avantajele de dimensiuni mici, greutate ușoară, instalare ușoară, durată de viață lungă și fiabilitate ridicată. În același timp, are, de asemenea, o varietate de funcții de protecție, cum ar fi protecția suprasarcină, protecția pe scurtcircuit, protecția la scurgeri etc., care poate asigura funcționarea în siguranță a circuitului.

Aplicații: întreruptoarele în miniatură sunt utilizate pe scară largă în domeniile rezidențiale, comerciale și industriale. În zona rezidențială, este de obicei utilizat ca element de protecție în caseta de distribuție pentru a proteja siguranța circuitelor de casă; În zonele comerciale și industriale, este utilizat ca element de protecție pentru echipamentele electrice pentru a preveni accidente precum deteriorarea echipamentelor și incendiul cauzate de defecțiunea circuitului.
