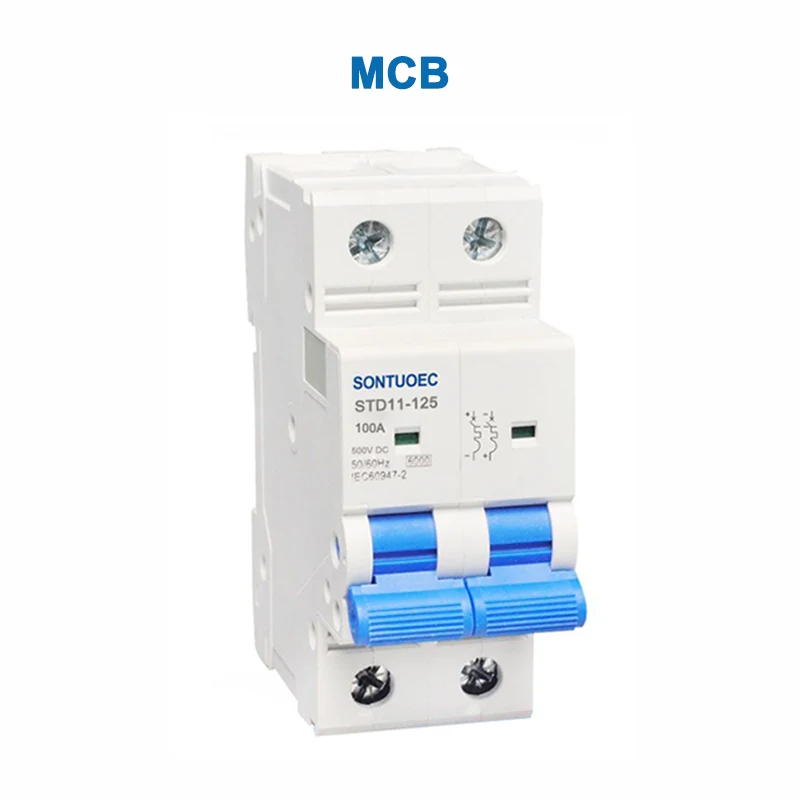

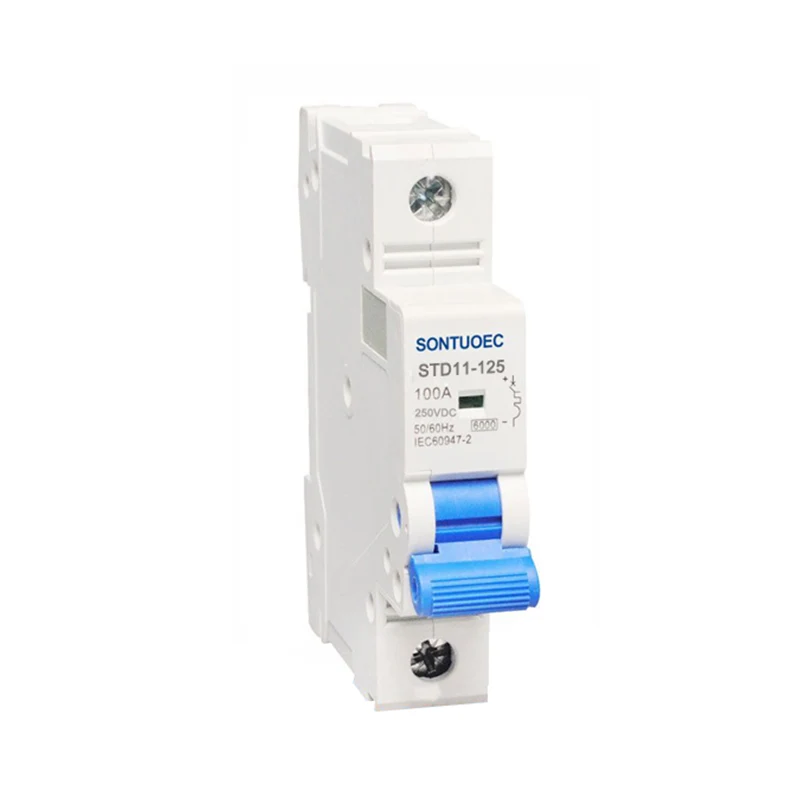

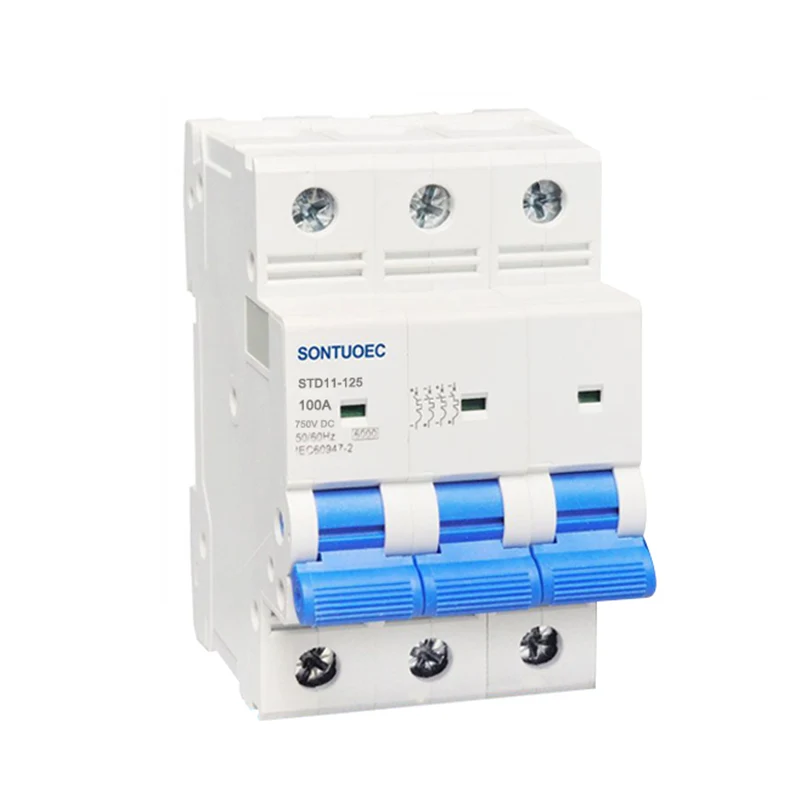

DC MCB Miniature Circuit Breaker

DC MCB Miniature Circuit Breaker este un comutator electric special conceput pentru funcționarea automată în circuitele DC. Funcția sa principală este de a proteja dispozitivele automate de supraîncărcări, scurtcircuite și alte pericole de defecțiune și de a asigura siguranța întregului sistem de alimentare. Când curentul care curge prin circuit depășește ratingul DC MCB sau când este detectat curentul de scurgere în circuit, DC MCB va deconecta automat circuitul, împiedicând astfel deteriorarea circuitului din cauza supraîncărcării, scurtcircuitului sau scurgerii.

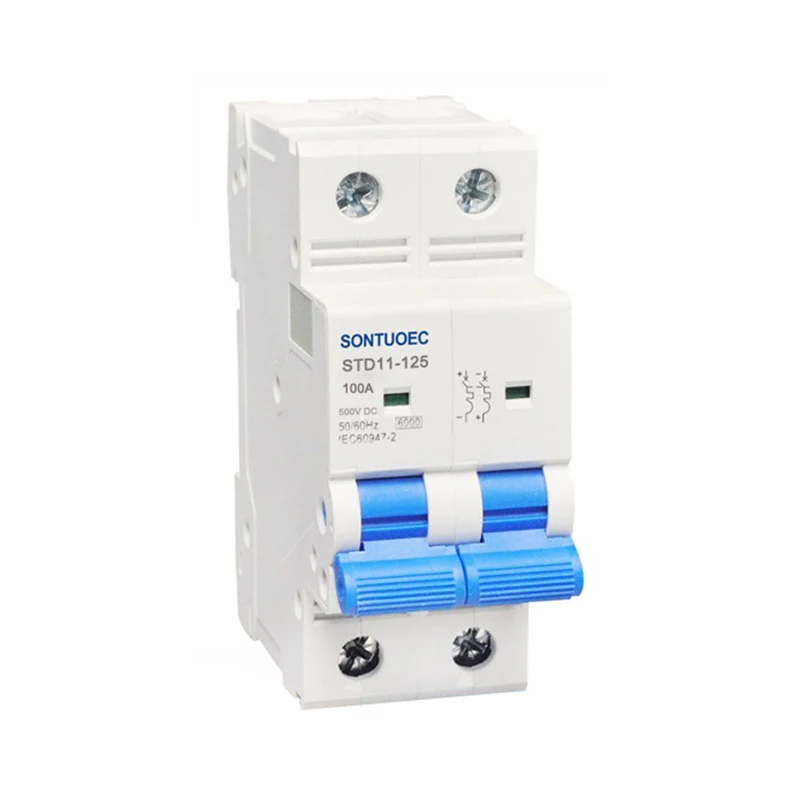

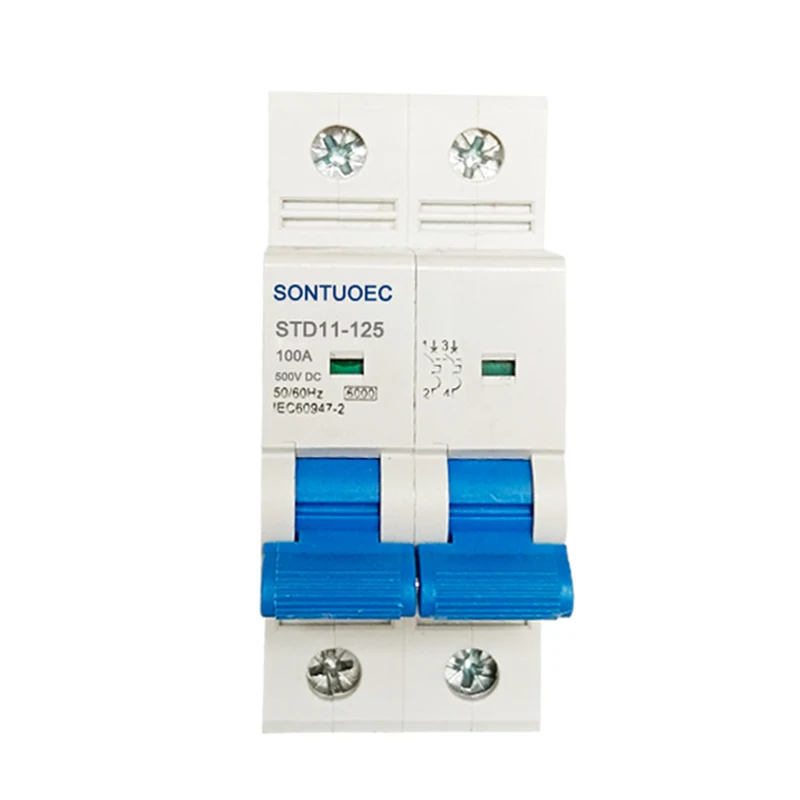

Model:STD11-125

Trimite o anchetă

Descriere produs

Model	STD11-125
Standard	IEC60898-1
Pol	1p, 2p, 3p, 4p
Curba de declanșare	B, C, D.
Capacitate nominală de scurtcircuit (ICN)	3ka, 4.5ka, 6ka
Curent evaluat (IN)	1,2,4,6,10,16,20,25,32,40,50,63,80,100,125a
Tensiune nominală (UE)	DC 24,48.120.250.500.750.1000
Versiuni magnetice	B curbă: între 3in și 5 in C curbă: între 5 și 10in D Curba: între 10 și 14in
Rezistență electromecanică	Peste 6000 de cicluri

Principiul funcționării

Principiul de funcționare al întrerupătorului de circuit în miniatură DC MCB se bazează pe efectele termice și electromagnetice ale curentului electric. Când un supracurent continuu curge printr -un DC MCB, bimetalul său intern este încălzit și deviat prin îndoire, care eliberează zăvorul mecanic și taie circuitul. În plus, în cazul unui scurtcircuit, creșterea bruscă a curentului determină pistonul asociat cu bobina sau solenoidul DC MCB să se deplaseze electromecanic, ceea ce declanșează mecanismul de călătorie pentru a tăia circuitul.

DC MCB Miniature Circuit Breaker

Caracteristici principale

Sistem special de stingere a arcului și de limitare a curentului: DC MCB adoptă un sistem special de stingere a arcului și de limitare a curentului, care este capabil să rupă rapid curentul de defecțiune al sistemului de distribuție DC și să împiedice generarea și răspândirea ARC.

Sensibilitate ridicată și răspuns rapid: DC MCB poate detecta curenți mici de scurgere și poate tăia circuitul într -un timp foarte scurt, oferind protecție instantanee.

Reutilizabil: Spre deosebire de siguranțele convenționale, DC MCB poate fi resetat manual sau automat după o călătorie, eliminând nevoia de înlocuire.

Mai multe evaluări curente disponibile: DC MCBS sunt disponibile într -o varietate de specificații diferite de evaluare curentă.

Non-polarizat și polarizat: DC MCB-urile de pe piață sunt clasificate în principal în polarizate și non-polarizate. MCB-urile DC polarizate trebuie să acorde o atenție deosebită direcției de curent atunci când se conectează, în timp ce MCB-urile DC care nu polarizate pot oferi protecție împotriva siguranței, indiferent de direcția debitului de curent.

Domeniul de aplicare

DC MCB -urile sunt utilizate pe scară largă acolo unde este necesară protecția la curent continuu, cum ar fi centrele de date, sistemele fotovoltaice de generare a energiei, sistemele de stocare a energiei și grămezi de încărcare. În special pe piața de stocare a energiei, unde direcția de curent este adesea bi-direcțională (modul de încărcare/descărcare), este necesar să se utilizeze DC DC non-polarizat.
