Curba D MCB Miniature Circuit Breaker

Prin respectarea unui număr de standarde internaționale de siguranță și certificări autoritare, Curve D MCB Miniature Circuit Breaker oferă o protecție fiabilă pentru sistemele electrice și este utilizat pe scară largă într -o varietate de aplicații în care sunt necesare siguranță și stabilitate ridicată. Atunci când selectați și utilizați Curve D MCBS, se recomandă ca selecția să se bazeze pe cerințele specifice ale sistemului electric și caracteristicile de încărcare și să fie urmate codurile relevante de instalare și întreținere.

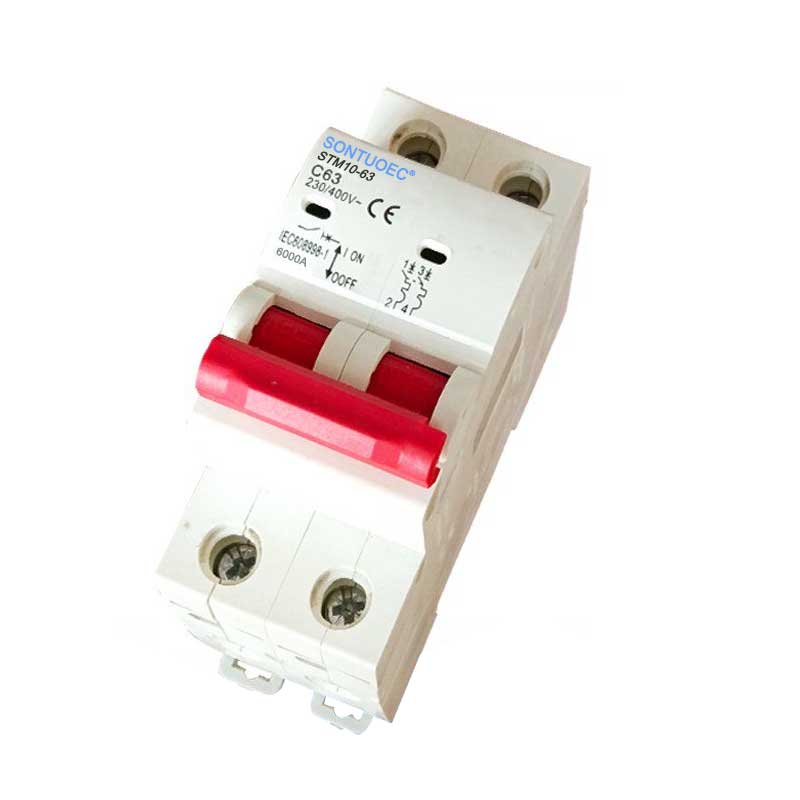

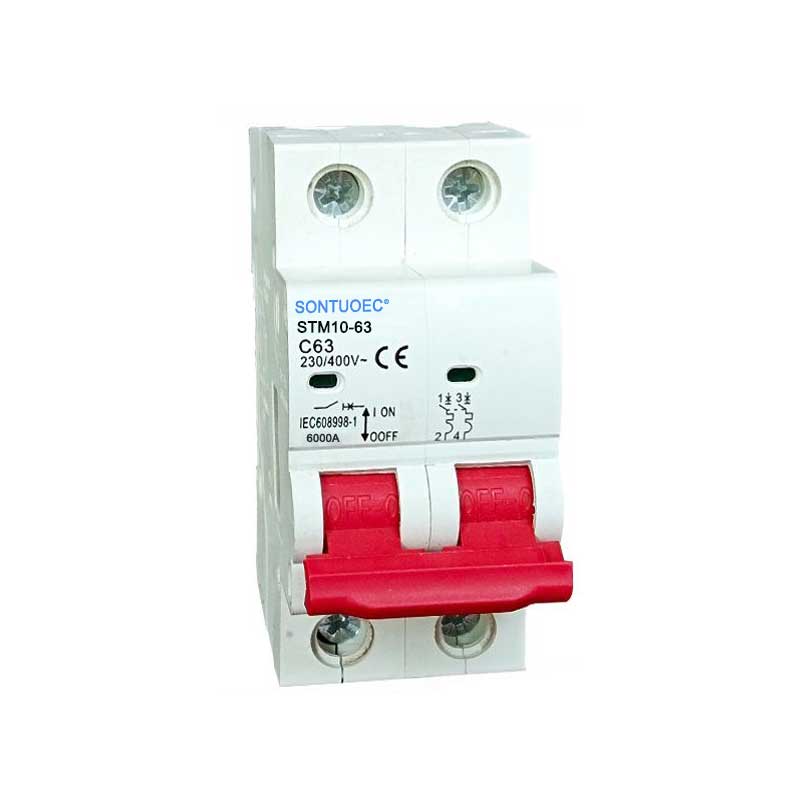

Model:STM10-63

Trimite o anchetă

Descriere produs

Standard		IEC/EN 60898-1
Electric Caracteristici	Curent evaluat în	A	1,2,4,610,16,20,25,32,40,50,63A
	Poli	P	1p, 2p, 3p, 4p
	Tensiune evaluată ue	V	AC 230/400
	UI de tensiune de izolare	V	500
	Frecvență nominală	Hz	50/60
	Capacitate de rupere nominală	A	3000, 4500, 6000
	Impulsul evaluat tensiune (1,2/50) UIMP	V	4000
	Tensiune de testare dielectrică la ind.freq. for 1 min	Kv	2
	Gradul de poluare		2
	Caracteristică de eliberare termo-magnetică		B, C, D.
Mecanic Caracteristici	Viață electrică	t	4000
	Viață mecanică	t	10000
	Grad de protecție		IP20
	Temperatura de referință pentru setare de element termic	ºC	30
	Temperatura ambiantă (cu media zilnică ≤35ºC)	ºC	-5 ~+40 (aplicație specială Vă rugăm să consultați Corecția compensării temperaturii)
	Temperatura de depozitare	ºC	-25 ~+70
Instalare	Tip de conexiune terminal		Bara de bus de tip cablu/pin
	Dimensiunea terminalului superior/jos pentru cablu	mm2	25
		AWG	18-3
	Dimensiune terminală superioară/jos pentru bara de bus	mm2	25
		AWG	18-3
	Cuplul de strângere	N*m	2
		In-lbs	18
	Montare		pe DIN Rail EN 60715 (35mm) cu ajutorul unui dispozitiv de clip rapid
	Conexiune		De sus și de jos

Caracteristicile produsului

 Curent și tensiune nominală: Curba D MCB -urile sunt potrivite pentru o gamă largă de curenți nomini, cum ar fi 6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a etc., precum și pentru intervale de tensiune nominale, cum ar fi 110V, 220V, 400V, etc.

 Caracteristici de retragere: Curba D MCB -urile sunt deosebit de potrivite pentru sarcini inductive mari și sisteme de distribuție care generează curenți mari de intrare, cum ar fi echipamente electrice care generează curenți pulsați, motoare mici, etc. Pot fi utilizate într -o gamă largă de aplicații, cum ar fi sisteme de distribuție de energie, sisteme de distribuție de energie și sisteme de alimentare. Curentul său de rupere instantaneu este de obicei de 10-40 de ori curentul nominal, ceea ce înseamnă că poate tăia rapid circuitele și proteja echipamentele de daune în timpul creșterii bruște a curentului.

 Protecția la scurtcircuit: MCB-urile cu curbă D au o capacitate ridicată de rupere a scurtcircuitului, cum ar fi capacitatea de rupere de scurtcircuit de 6KA pentru unele produse, care pot proteja în mod fiabil circuitele de curenții de scurtcircuit.

 Standarde și certificări de siguranță: aceste produse respectă de obicei o serie de standarde internaționale de siguranță, cum ar fi EN/IEC 60898, AS/NZS 60898.1, IEC60947-2, etc., și au obținut certificate autoritare, cum ar fi CE, CB, CCC, TUV, etc., pentru a se asigura că produsele sunt sigure și de încredere.
