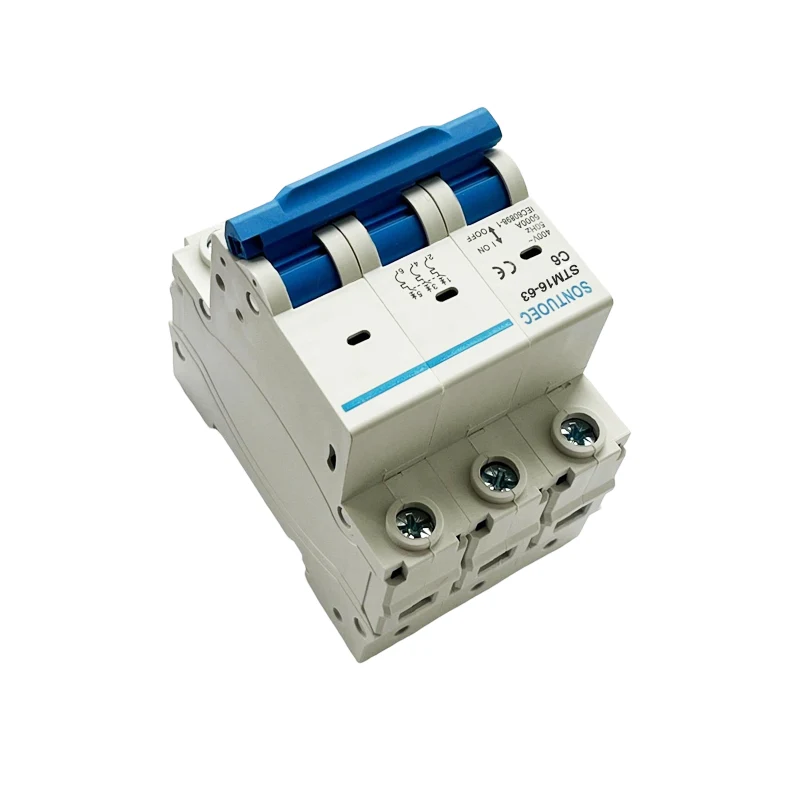

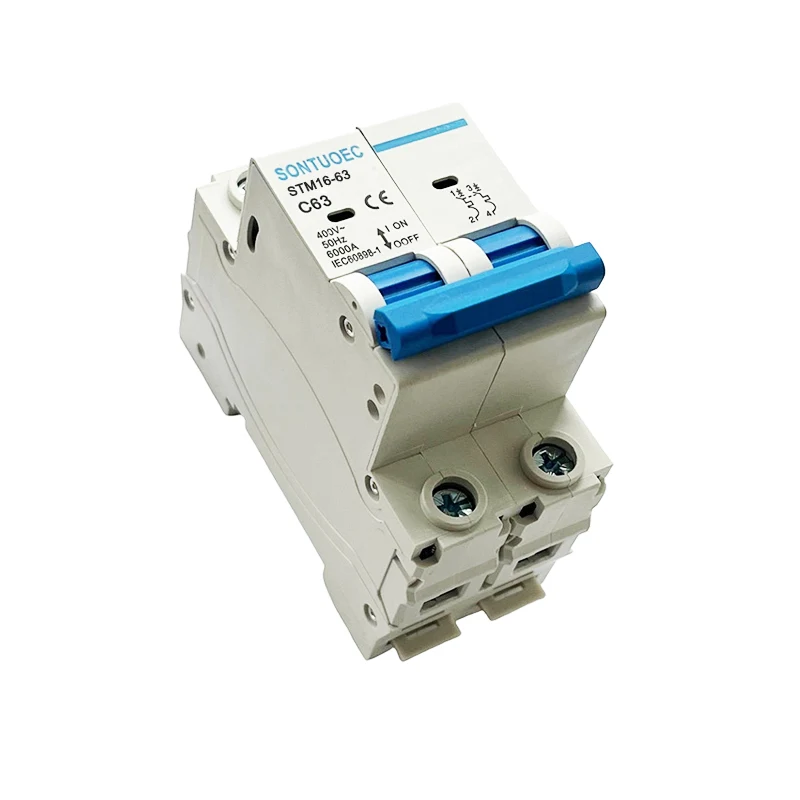

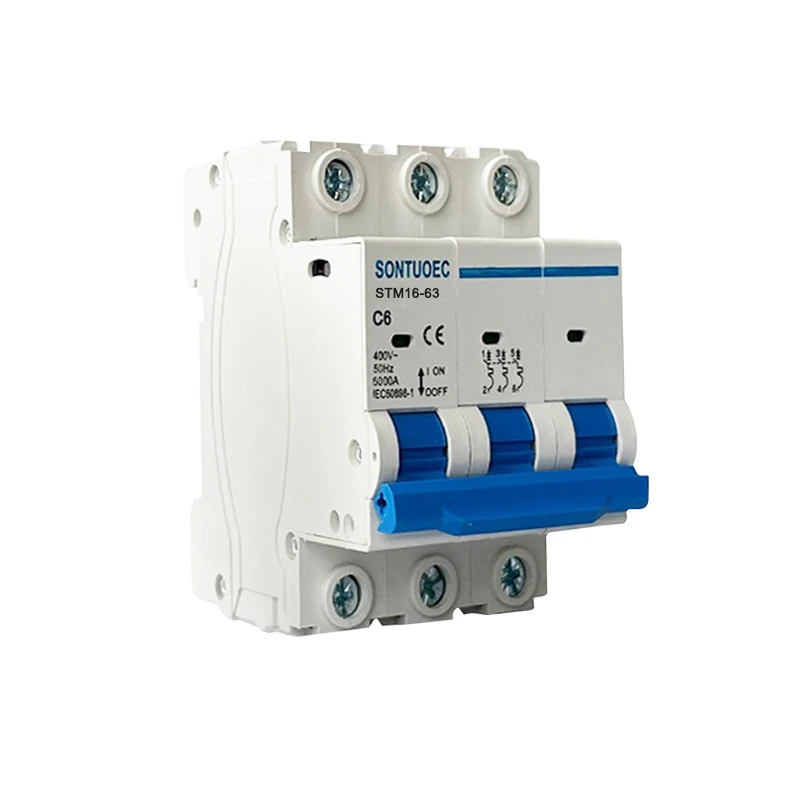

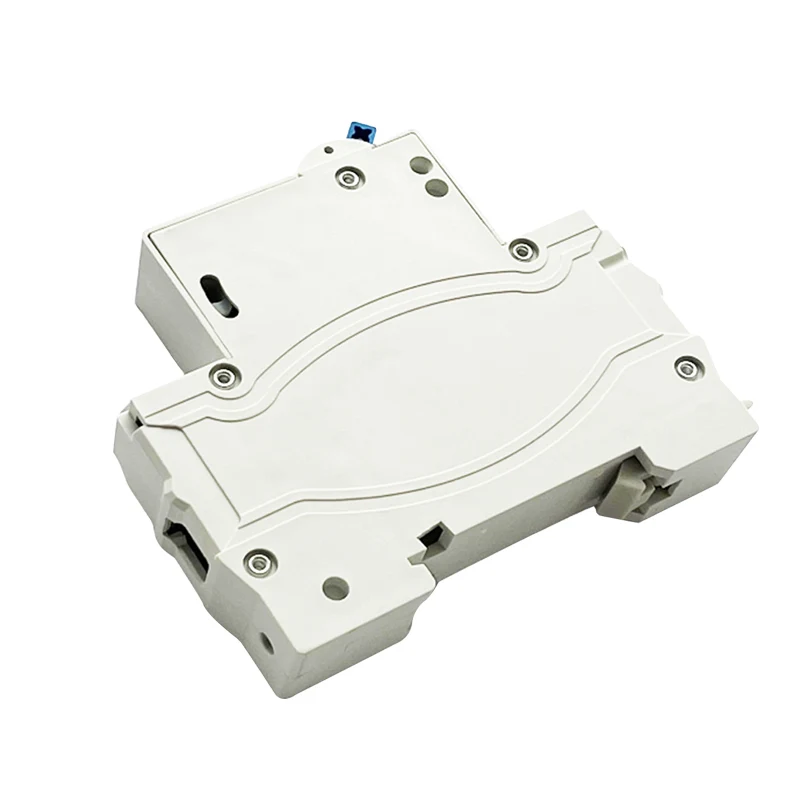

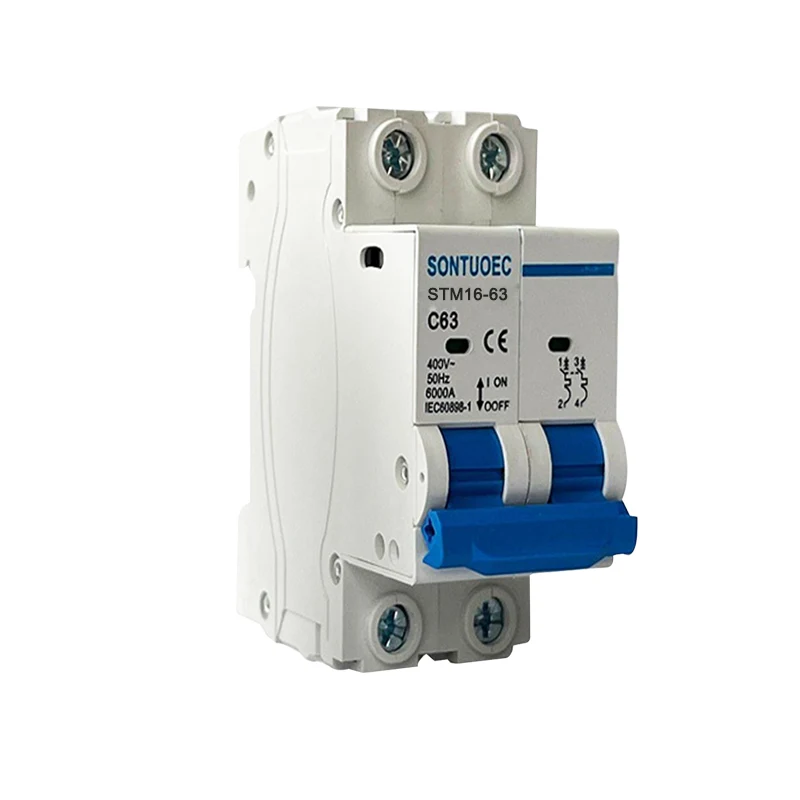

Curba C MCB Miniature Circuit Breaker

Curve C MCB Miniature Circuit Breaker este un întreruptor în miniatură este utilizat pe scară largă în locuri precum reședințe, clădiri comerciale și instalații industriale, în special în circuitele în care caracteristicile de eliberare ale curbei C sunt necesare pentru a proteja echipamentele electrice și siguranța personală.

Model:STM16-63

Trimite o anchetă

Descriere produs

Model	STM16-63
STANDARD	IEC60898-1
Pol	1p, 2p, 3p, 4p
Capacitate de rupere scurtă	3ka, 4.5ka, 6ka
Evaluat Curent (IN)	1,2,4,610,16,20,25,32,40,50,63A
Evaluat Tensiune (ONU)	AC230 (240)/400 (415) v
Evaluat Frecvenţă	50/60Hz
Curba de declanșare	B, C, D.
Magnetic lansări	B Curba: între 3in și 5 in
	C curbă: Între 5 și 10in
	D curbă: între 10 și 14in
Electro-mecanic rezistență	peste 6000 de cicluri

Caracteristici și beneficii

 Dimensiuni mici și greutate ușoară: Curba C MCB Miniature Circuit Breaker are un design compact pentru o instalare ușoară și economisirea spațiului.

 Funcționare fiabilă: prin curba de eliberare precisă și dispozitivul de eliberare electromagnetică fiabilă, poate tăia rapid circuitul defect și poate preveni deteriorarea echipamentelor electrice.

 Funcții de protecție multiplă: Pe lângă protecția la scurtcircuit, are, de asemenea, funcții de protecție împotriva suprasarcinării și de protecție împotriva tensiunii, care protejează în mod cuprinzător siguranța circuitelor.

 Aplicabilitate puternică: curba de eliberare a tipului C se aplică majorității sarcinilor convenționale, cum ar fi iluminarea, prizele etc., care pot răspunde nevoilor diferitelor circuite.

Principiul funcționării

Principiul de funcționare al curbei C MCB se bazează în principal pe monitorizarea curentului și pe acțiunea mecanismului de deconectare. Când curentul din circuit depășește valoarea setată, mecanismul de eliberare electromagnetică va acționa rapid pentru a tăia circuitul. În același timp, eliberarea termică se încălzește, de asemenea, în timpul supraîncărcării curente, îndoind bimetalul și împingând mecanismul de eliberare liberă pentru a acționa, tăind astfel circuitul. Curba Curba de eliberare a tipului C înseamnă că, în condiții de suprasarcină, întrerupătorul are o viteză de eliberare mai lentă pentru a satisface cerințele de suprasarcină pe termen scurt ale unor încărcări.

Precauții de selecție și instalare

Potrivirea ratingului curent la încărcare: Când cumpărați curba C MCBS, este necesar să vă asigurați că ratingul curent al întrerupătorului se potrivește cu sarcina circuitului pentru a evita utilizarea supraîncărcată, care ar putea duce la deteriorarea echipamentului sau declanșarea unei deconectări anormale.

Selectarea caracteristicilor de funcționare: curbele de dezbrăcare a curbei C sunt potrivite pentru majoritatea încărcărilor convenționale, dar selecția exactă va trebui să fie determinată de cerințele de aplicație ale circuitului.

Locație de instalare: MCB trebuie instalat într -o cutie de distribuție sau de comutare pentru a asigura siguranța și fiabilitatea circuitului. În același timp, ar trebui instalat într -o locație în care este ușor de operat și monitorizat, astfel încât să poată fi luate măsuri în timp util în caz de defecțiune.

Inspecție și întreținere regulată: Pentru a asigura funcționarea corectă a curbei C MCB, trebuie să fie inspectată și întreținută în mod regulat. Aceasta include verificarea faptului că contactele întrerupătorului sunt în stare bună, că mecanismul de deconectare este flexibil și așa mai departe.

Curve C MCB Miniature Circuit Breaker
