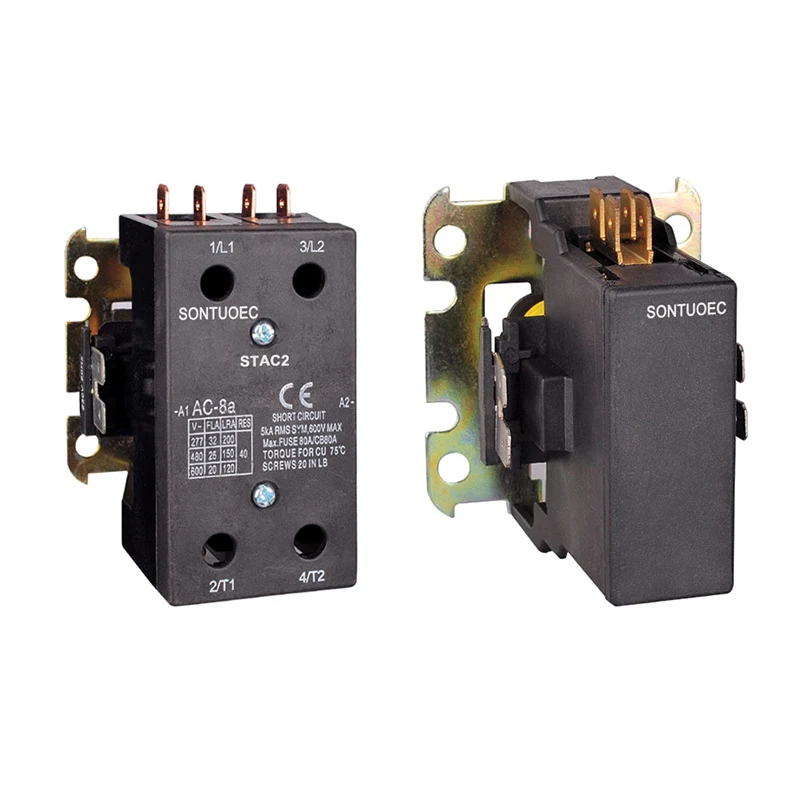

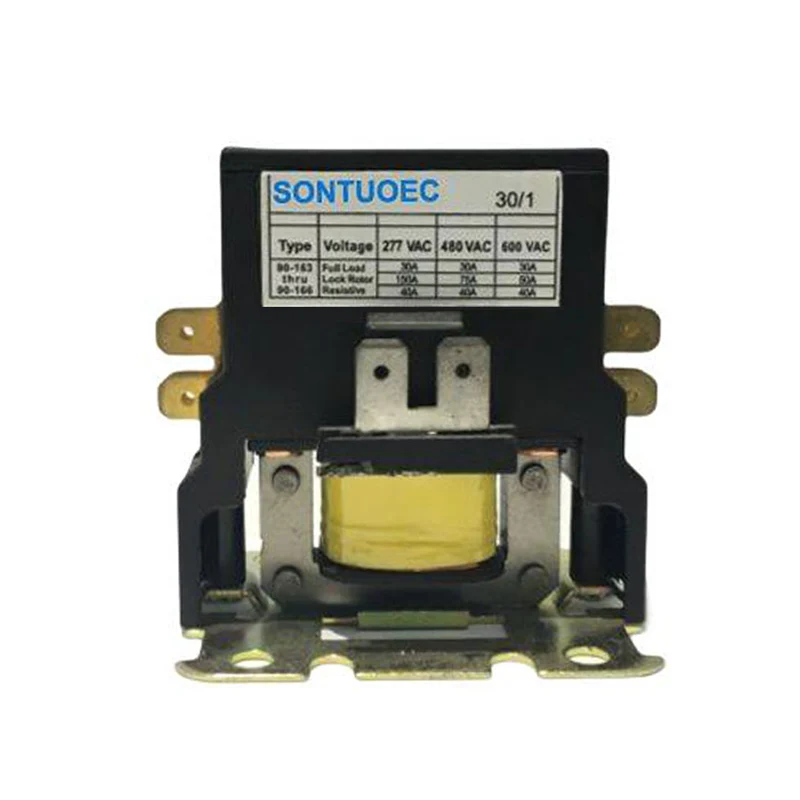

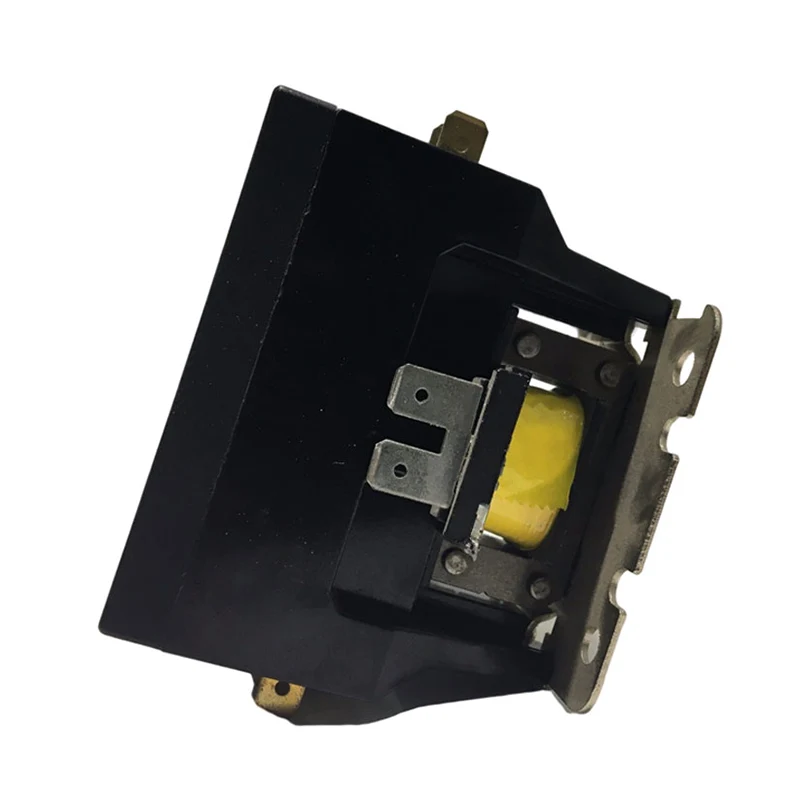

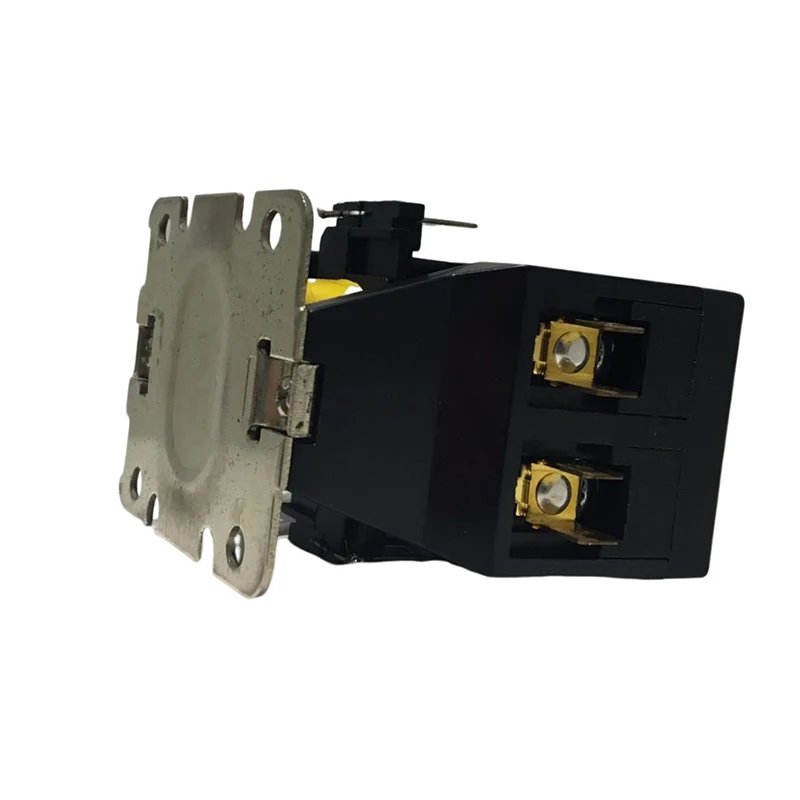

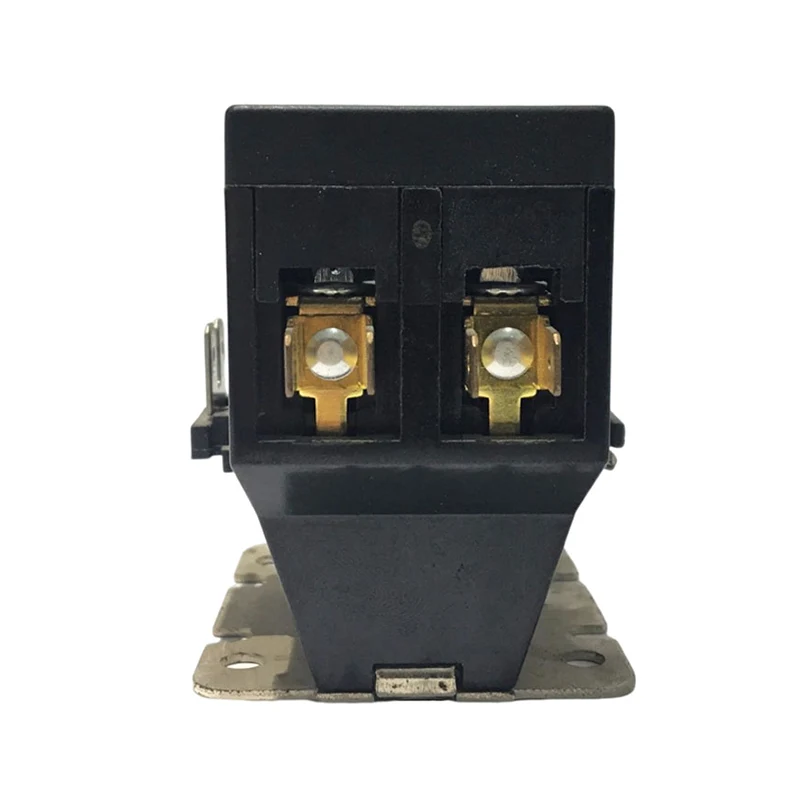

Contactor de curent alternativ al aerului

Contactorii de la climatizare AC sunt cu scop sigur, contactorul AC sunt concepute pentru a fi utilizate în frigorii, aer condiționat și sisteme de încălzire electrică. Conexiunile de alimentare pot fi realizate fie cu borne cu șurub cu conexiuni rapide sau cu borne de bord cu conexiuni rapide

Trimite o anchetă

Descriere produs

Modelul nr	Încărcare completă	Amperi rezistivi (A)	Polul nr.	Tensiune bobină ( V)	Tensiune de linie (V)	Max HP		-
Modelul nr	Amperi (a)	Amperi rezistivi (A)	Polul nr.	50/60Hz	Tensiune de linie (V)	Voltaj (V)	Singur Fază	Trei Fază
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

Material izolant	Blocul de contact și transportatorul sunt de înaltă calitate Rășină de termozetare de calitate electrică
Interval de temperatură	-40 ° F până la 150 ° F; -5-+40
Viață mecanică (fără încărcare)	Se conformează standardului de specificații UL și ARI
Electricl Life	Se conformează specificațiilor UL și ARI Standard
Greutate (aproximativ)	9.25 oz
Frecvența bobinelor	50/60Hz
Izolația bobinei	Clasa B (130ºC)
Încetarea	Conector de presiune și dublu 1/4 Q.C
Operați	85% din coltage nominală a bobinei; 110% sigure maxim operați
Ciclul de serviciu	Continuu

Structură și caracteristici

Structura:

Sistem electromagnetic: include componente precum bobine, nuclee etc., care sunt utilizate pentru a genera flux magnetic pentru a conduce deschiderea și închiderea sistemului de contact.

Sistem de contact: include contactul principal și contactul auxiliar. Contactul principal este utilizat pentru a transporta curentul nominal al sistemului de climatizare, în timp ce contactul auxiliar este utilizat pentru a realiza transmisia și feedback -ul semnalului de control.

Dispozitiv de stingere a arcului: utilizat pentru stingerea arcului generat atunci când contactul este deconectat pentru a proteja contactul de deteriorare.

Dispozitiv de disipare a cochiliei și căldurii: utilizat pentru a proteja componentele interne de mediul extern și pentru a oferi funcția necesară de disipare a căldurii.

Caracteristici:

Specializare: Proiectat pentru sisteme de aer condiționat pentru a răspunde nevoilor sistemelor de aer condiționat pentru controlul electric.

Fiabilitate: Sistemul de contact este realizat din materiale de înaltă calitate, cu o bună rezistență electrică și rezistență la abraziune pentru a asigura funcționarea stabilă pe termen lung.

Siguranță: echipat cu un dispozitiv perfect de stingere a arcului, prevenind efectiv deteriorarea arcului contactelor și mediului înconjurător.

Compatibilitate: compatibil cu o gamă largă de sisteme de aer condiționat și sisteme de control electric, convenabil pentru instalare și punere în funcțiune.

Principiul de lucru

Atunci când bobina de contact alternativă de climatizare 2p este alimentate, miezul de fier devine magnetic și atrage sistemul de contact să se închidă, conectând astfel sistemul de aer condiționat la sursa de alimentare. Când bobina este dezactivată, miezul de fier își pierde magnetismul, iar sistemul de contact va fi separat prin acțiunea arcului, deconectând astfel sistemul de aer condiționat de la sursa de alimentare. În acest fel, contactorul poate realiza controlul de la distanță al sistemului de aer condiționat.
