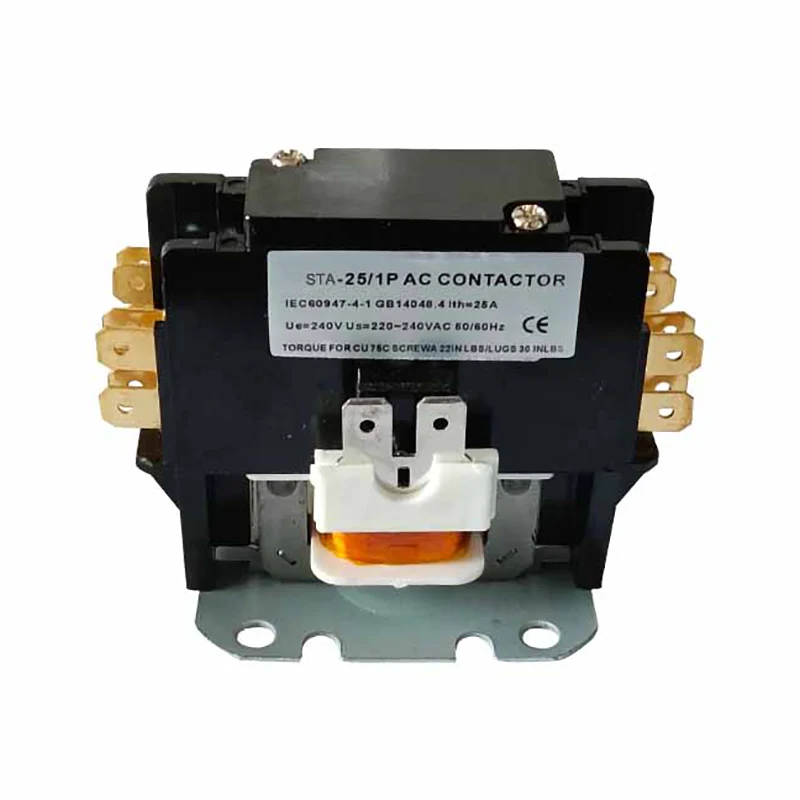

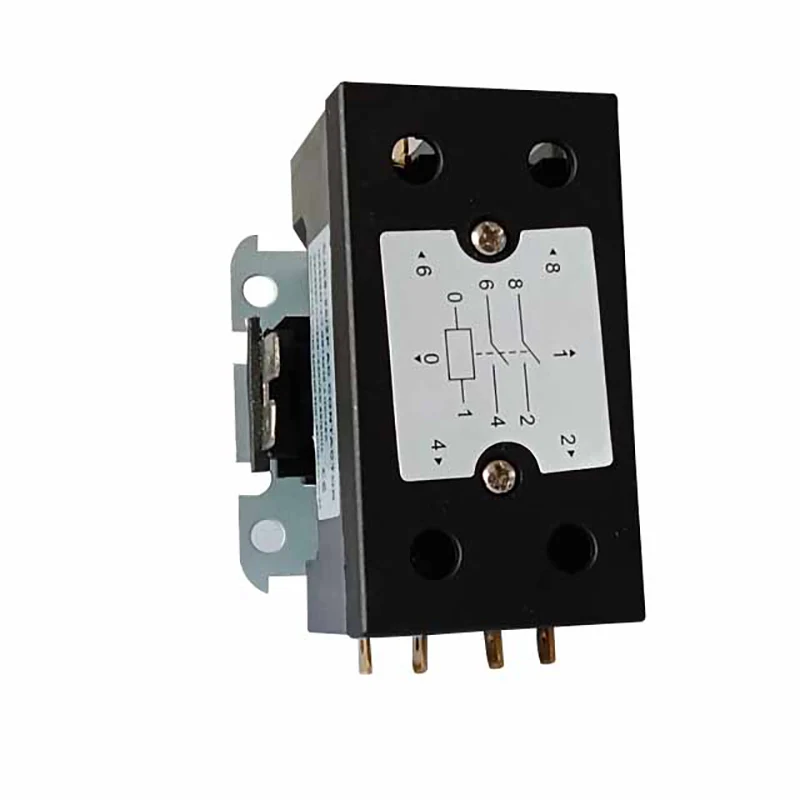

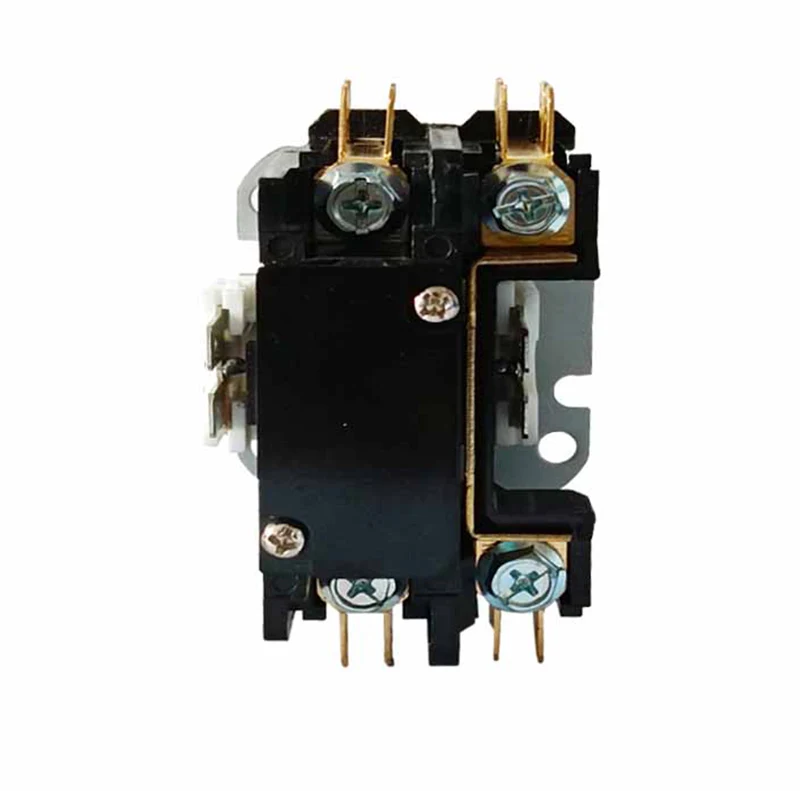

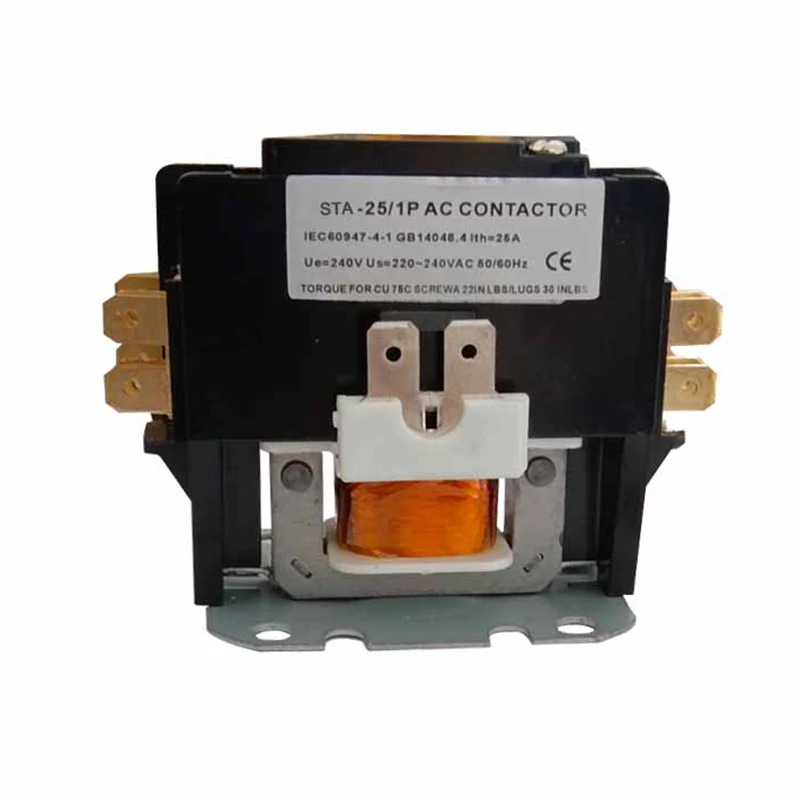

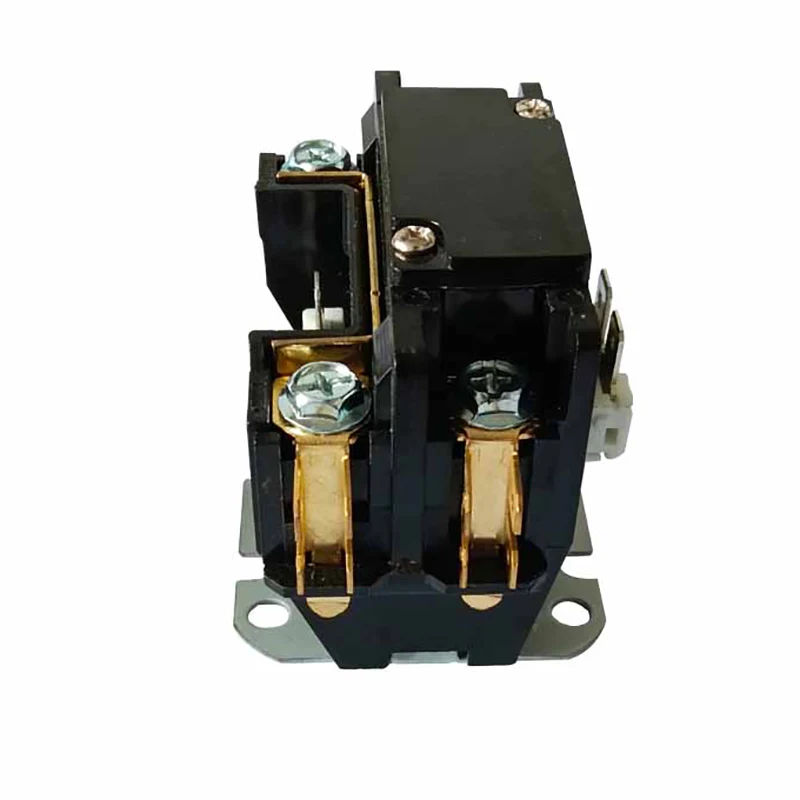

1,5p 25A Contactor de condiționare a aerului 25A

Principiul funcționării

Atunci când bobina contactorului de condiționare de 1,5p 25A Air AC este alimentată, miezul de fier devine magnetic și atrage sistemul de contact să se închidă, conectând astfel sarcina electrică la sursa de alimentare. Când bobina este dezactivată, miezul de fier își pierde magnetismul și sistemul de contact este separat de un arc, deconectând astfel sarcina de la sursa de alimentare. În acest fel, contactorul permite controlul la distanță al sarcinii electrice.

Aplicație de contactor cu scop definit:

• CJX9 (sau STA) Seria de aer Contactor de aer condiționat se aplică în principal unei linii de ac 50Hz sau 60Hz, tensiunea de izolare nominală este de 240V și curent de lucru nominal până la 60A, utilizat pentru închiderea sau oprirea liniei

• Contactorii de aer condiționat sunt cu scop sigur, contactorul AC sunt proiectate pentru a fi utilizate în frigorii, aer condiționat și sisteme de încălzire electrică.

• Conexiunile de alimentare pot fi realizate fie cu borne cu șurub cu conexiuni rapide sau cu borne de bord cu conexiuni rapide

• Se respectă cu IEC60947-4-1

Structură și caracteristici

Structura:

Sistem electromagnetic: inclusiv bobina, miezul și alte componente, utilizate pentru a genera flux magnetic pentru a conduce deschiderea și închiderea sistemului de contact.

Sistem de contact: inclusiv contactul principal și contactul auxiliar, contactul principal este utilizat pentru a transporta curent ridicat, iar contactul auxiliar este utilizat pentru a realiza transmisia și feedback -ul semnalului de control.

Dispozitiv de stingere a arcului: utilizat pentru stingerea arcului generat atunci când contactul este deconectat pentru a proteja contactul de deteriorare.

Shell: utilizat pentru a proteja componentele interne de mediul extern, oferind în același timp disiparea căldurii.

Caracteristici:

Cu un scop bine definit și un design specific pentru sisteme de putere specifice și tipuri de încărcare.

Sistemul de contact este fabricat din materiale de înaltă calitate, cu o conductivitate electrică bună și rezistență la uzură.

Sistemul electromagnetic are o forță de aspirație suficientă pentru a angaja și elibera în mod fiabil contactele.

Dispozitivul de stingere a arcului poate stinge eficient arcul și poate proteja contactele de deteriorare.

Învelișul este conceput în mod rezonabil cu o rezistență suficientă și performanță de disipare a căldurii.
